Mekanik Buhar Yeniden Sıkıştırma MVR Evaporatör

Kağıt Hamuru Siyah Likör Buharlaşması için Mekanik Buhar Yeniden Sıkıştırma (MVR)

KAĞIT HAMURU SİYAH LİKÖR

"Siyah Likör", kağıt gibi ağaçlardan ürünler üreten fabrikalardan çıkan kağıt hamurunun bir yan ürünüdür.Şu anda, pişirme kimyasallarını geri kazanmak ve kağıt hamuru ve kağıt yapım sürecinde kullanılan yüksek basınçlı buhar üretmek için kullanılmaktadır.Lignin, hemiselüloz, sodyum hidroksit (NaOH) ve sodyum sülfür (Na2S) gibi bu proseslerden farklı bileşenlerden oluşur.Siyah likördeki lignin bileşiği biyoyakıt yapmak için kullanılabilir ancak üretilmesi pahalı olabilir ve bu nedenle ondan yapılan yakıt çok yaygın değildir.

Ancak, Uluslararası Enerji Ajansı'na (IEA) göre, siyah likörü yakıt olarak kullanmanın geleceği umut verici ve dünyadaki en önemli beşinci yakıt olarak görülüyor!

Siyah likör buharlaşması

· Hamurdan elde edilen siyah likör %14-17 çözünmüş katı içerir

· Bu katılar, çürütücüye eklenen beyaz likörde bulunan yaklaşık 1/3 inorganik kimyasaldan oluşur.

· Geri kalan 2/3'ü ağaçtan elde edilen organik kimyasallardan oluşmaktadır.

· Siyah likör, ilave yakıt olmadan yanabilmesi için %60'ın üzerinde katı maddeye konsantre edilmelidir.

Temel süreç gereksinimleri

· Enerjinin verimli kullanımı

· Su buharının siyah likörden verimli şekilde ayrılması

· Metanolün uygun şekilde ayrılması, uzun yağlı sabun

· %75-85 kuru katılara siyah likör konsantrasyonu

buharlaşma

Misyon:

Suyu ayırmak ve yanıcı bir ürün-güçlü siyah likör oluşturmak için zayıf siyah likörün buharlaştırılması

Evaporatörde meydana gelen üç ana süreç şunlardır:

Siyah likör+ısı ⇒ Güçlü Siyah likör + Su + Buhar

Yoğuşma + Buhar ⇒ Temiz + Kirli yoğuşma + NCG

Siyah likör ⇒ Siyah likör + Sabun (sadece yumuşak ağaç)

%80-85 kuru katı maddeye nasıl ulaşılır?

Yüksek viskozite nedeniyle

-Isıtma ortamı olarak MP-buhar

- son yoğunlaştırıcıda likör sıcaklığı 175 ℃

likör tutma süresi

-evaporatör aynı zamanda bir LHT reaktörü olarak da işlev görür

Dubleks inşaat malzemesi

-yüksek alkali içeriği, Stres Korozyon Çatlamasına (SCC) neden olabilir

çok etkili buharlaştırıcı ve yoğunlaştırıcı

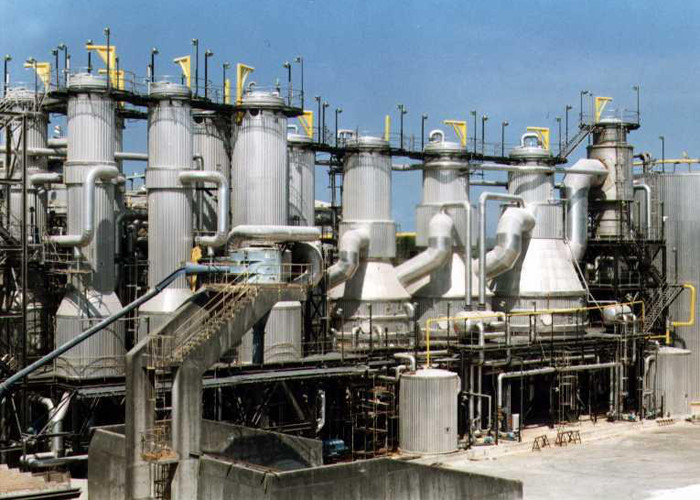

Buharlaştırma tesisleri, dünya çapındaki tesislerde kendini kanıtlamıştır.En zorlu kağıt hamuru değirmeni veya atık bitki buharlaştırma ihtiyaçlarını karşılamak için ön buharlaştırıcılardan çok etkili buharlaştırma katarlarına kadar çeşitli konfigürasyonlar ve modeller mevcuttur.

Çok etkili evaporatörlerin en büyük avantajı, yüksek verimlilik ve güvenilirlik için kanıtlanmış lamel ısıtma yüzeylerinin kullanılmasıdır.

pp-buharlaştırma-bitki-lamel

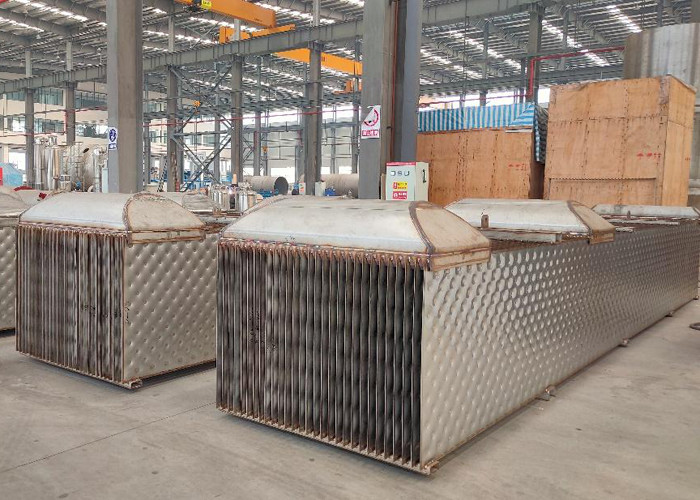

Buharlaşma tesisi lamel

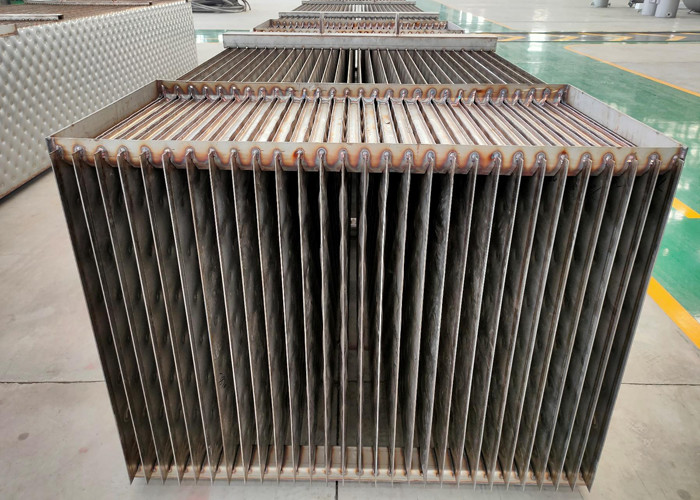

lamel ısıtma yüzeyi

Faydalar

Düşük maliyetler için enerji verimliliği

Kristalizasyon teknolojisini kullanarak maksimum kullanılabilirliğe sahip en yüksek kuru katı likörler

Minimum miktarda buhar kullanarak en temiz yeniden kullanılabilir kondensatlar

En düşük buhar ve elektrik tüketimi

kendi kendini temizleme

Çözünmeyen ölçeklemeyi bile tolere edin

Kimyasal kağıt hamuru değirmeni için kritik ekipman

Siyah likör buharlaşması, siyah likördeki kuru katı maddeyi önemli ölçüde konsantre ettiği için kimyasal geri kazanım işleminin önemli bir parçasıdır, böylece likör geri kazanım kazanında etkin bir şekilde yakılabilir.Çözeltiden çıkarılan su, değirmende yeniden kullanılabilecek şekilde ayrıştırılabilir ve işlenebilir - tatlı su gereksinimlerini, atık suları azaltır ve para tasarrufu sağlar.

Evaporatörler ve yoğunlaştırıcılar, lamel ısıtma yüzeyleri ile, ürün kuru katılarını, tesis kullanılabilirliğini ve kondensat kalitesini en üst düzeye çıkarırken, minimum miktarda enerji kullanarak kullanılmış pişirme sıvılarını veya değirmen atıklarını işlemede ustadır.Lamel ısıtma yüzeyleri doğal olarak ölçeklenmez.Bu, lamel içinde çeşitli ısı kaynaklarının kullanılmasına ve değirmenin enerji açısından en verimli proses bağlantısını seçmesine olanak tanır.

Yüksek kuru katı buharlaşmasının zorluklarının üstesinden gelmek

Siyah likör, su, organik ve inorganik bileşenlerin karmaşık bir çözeltisidir.Bu bileşim değirmenden değirmene değişir, bu nedenle buharlaştırma sistemi çok çeşitli çalışma parametreleri üzerinde tasarımda esnek olmalıdır.Siyah likörün fiziksel özellikleri, konsantre edildiğinde önemli ölçüde değişir.Konsantre siyah likör yüksek viskoziteye sahiptir ve bu özellikler sistem tasarımında dikkate alınmadığında kirlenme ile ilgili önemli sorunlara neden olabilir.

Sistemler, ekipmanın iç kısımlarının yıkanması ve temizlenmesi için minimum aksama süresi ile en yüksek kuru katı ürünü üretmek için kristalizasyon teknolojisini kullanır.Bir seçenek olarak, viskozitesini azaltmak için sıvıyı işlemeye yönelik sistemler ve kireçlenmeyi önlemek için siyah sıvıdaki kalsiyumu devre dışı bırakmaya yönelik sistemler, doğrudan buharlaştırma tesisine entegre edilebilir.

Tam entegre striptizci

Striptizci, çok etkili evaporatör sisteminin bir parçasıdır.Tipik olarak, sıyırıcı için ısı kaynağı 1 numaralı etkidendir ve sıyırıcı buharları, enerji verimliliğini en üst düzeye çıkarmak için 2 numaralı etkide yoğunlaştırılır.

Köpürmeyen tasarım

İçerideki süreç ve buharlaştırıcı, lamel yüzeyi üzerinde serbest akışlı düşen bir sıvı filmine dayanır.Bu, zor uygulamalarda köpük oluşumunu ortadan kaldıran evaporatör içinde düşük buhar hızları ve düşük kesme hızları sağlar.

Takılmayan tasarım

Likörün lameller üzerinde düzgün dağılımı ve lamel yüzeyinin çukurlu şekli tarafından oluşturulan likörün sürekli yeniden dağılımı, tamamen ıslanmış bir ısıtma yüzeyi sağlar ve yerel ölçeklenmeyi veya likör aşırı konsantrasyonunu ortadan kaldırır.Lamel ısıtma yüzeyi, suda çözünür kireçlenmenin basit bir seyreltme yıkaması ile yıkanabilmesini sağlar ve temizlik için zaman alan ve maliyetli kesintilere olan ihtiyacı ortadan kaldırır.

Maksimum dağıtım – minimum pompalama

Evaporatörün tasarımı, sıvı dağılımını ve dahili sirkülasyon akışlarını optimize etmek için lamel ısıtma yüzeyinden tam olarak yararlanır.Bu, minimum pompalama gücü ile tüm ısıtma yüzeyi üzerinde sıvının mükemmel bir şekilde kapsanması ve dağıtılması ile sonuçlanır - sermaye ve enerji maliyetlerinden tasarruf sağlar.
