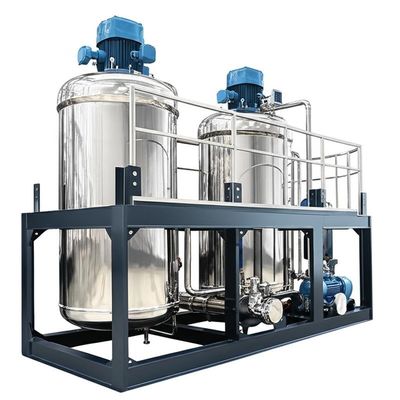

Mekanik Buhar Yeniden Sıkıştırma MVR Evaporatör Tesisi

Düşen film MVR Mekanik buhar sıkıştırma atık su evaporatörü

Mekanik Buhar Yeniden Sıkıştırma (MVR) evaporatörü

Mekanik buhar Yeniden sıkıştırma, geleneksel sistemlere kıyasla buharlaşma sürecinde kullanılan enerjiyi %90'a kadar azaltır.

Buharda bulunan ısı enerjisini yeniden kullanarak çalışır. Bu enerji aksi takdirde boşa harcanır. Tipik bir düşen film buharlaştırma tesisinde besleme sıvısı, Calandria adı verilen dikey bir odanın tepesine girer. Sıvı, çok sayıda dikey bölme boyunca dağılır. tüpler aşağı doğru aktıkça tüpün içinde bir film oluşturma eğilimindedir. Calandria'nın üst ve alt bölümleri arasında, tüplerin yüksek sıcaklıktaki bir buhar ceketinden geçtiği sızdırmaz bir bölüm vardır. Bu bölüm bir ısıtma eşanjörü.Sıcak buhar tüplerin dışında yoğunlaştıkça, tüplerdeki besleme sıvısının sıcaklığını yükselten gizli ısıyı serbest bırakır. Besleme sıvısı tüpün altından ayrıldığında, suyun çoğu buharlaşarak ayrılır konsantre viskoz bir sıvıdır. Buharlaşan su buhar olarak tüpü terk eder. Calandria'nın alt kısmında, konsantre sıvının bir kısmı toplanır ve çekilebilir, sıcak karışım Separatör adı verilen daha soğuk bir odaya geçer. konsantre sıvının daha fazlası çekilmek üzere dibe düşer ve buhar yukarı çıkar. Bu buhar şimdi başlangıçta sisteme beslenen enerjinin çoğunu içerir.

Turbo fan, Seperatörden gelen buharı emer ve tekrar sıkıştırır, basıncı yükseltir ve böylece sıcaklığı, buharın bir kez daha ısı kaynağı olarak kullanılabileceği noktaya kadar yükseltir. Ünite son derece sağlam, gaz sızdırmaz turbo fandır. MVC buharlaştırma işleminin basıncı, sıcaklıkları ve hacimleri için idealdir. Kalbinde, bir jet uçağının hızından 1000 Km/s'nin üzerinde uç hızına sahip ultra yüksek hızlı bir pervane bulunur. Rotor muhtemelen en yüksek uca sahiptir. Şimdiye kadar üretilmiş herhangi bir kaynaklı çarkın hızı. Yeniden ısıtılan buhar daha sonra, borulardan geçerken daha fazla besleme sıvısını buharlaştırmak için gereken ısı enerjisini sağlamak için Calandria'ya geri beslenebilir. Mekanik Buhar Sıkıştırma işlemi, yüksek enerji verimli ve Buharda bulunan gizli ısıyı tutmanın ve yeniden kullanmanın uygun maliyetli yolu. Aksi halde boşa gidecek olan enerji. İşlem başlatıldıktan ve sıcaklığa getirildikten sonra gereken tek enerji girdisi elektriktir.Turbo fanı sürmek için buz.

Enerji maliyetleri arttıkça Mekanik Buhar Yeniden Sıkıştırma (MVR) evaporatörlerinin kullanımı da artmıştır.MVR teknolojisini kullanarak mümkün olan enerji tasarrufu önemlidir.MVR evaporatörleri, değirmende tatlı su tüketimini en aza indirmek için temiz kondens üretirken çok düşük spesifik enerji tüketimi ile çalışacak şekilde tasarlanmıştır.

Çalışma prensibi

Fiziksel özelliklerinin ısıtma buharı gerekliliklerini karşıladığından emin olmak için buhar santrifüj kompresörü veya başka bir buhar sıkıştırma cihazı kullanarak ikincil buharı sıkıştırın;onu ısıtma buharı olarak kullanan buharlaşma, yalnızca makine çalıştırıldığında taze buhar beslemesi gerektirir.Normal çalışmaya girdikten sonra yeni buhar beslemeye gerek yoktur ve ikincil buharın yoğuşması gerekmez (veya çok az).Bu nedenle MVR buharlaşması, buhar talebini önemli ölçüde azaltır ancak daha fazla güç tüketir.

özellikleri

Enerji tasarrufu: yüksek termal verim, enerji tasarrufu, daha düşük enerji tüketimi, enerji tüketimi

1t su buharlaşması, geleneksel buharlaştırıcının yaklaşık 1/5 ila 1/3'ü kadardır.

Çevre koruma: buhar kazanına bağımlılıktan tamamen kurtulun, mekanik buhar yeniden sıkıştırmalı evaporatör elektrikle çalıştırılabilir. Kazan olmadan, kömür, az miktarda buhar, az miktarda soğutma suyu yakmanıza gerek yoktur.

İşletme maliyeti düşüktür: Düşük enerji tüketimi nedeniyle, tüm evaporatörün işletme maliyeti, geleneksel evaporatörün sadece 1/3 ila 1/2'si kadardır.

Küçük alan: sistem yüksek yoğun mekanik yapıya sahiptir, bu nedenle kaplama alanı geleneksel evaporatörün %50'sinden daha azdır.

Hafif buharlaşma: düşük sıcaklıkta buharlaşma, ısı transfer sıcaklık farkı düşüktür, bu nedenle sistemin ölçeklenmesi kolay değildir.

Yüksek derecede otomasyon: yüksek derecede otomasyon, basit kullanım, kullanımı kolay.

MVR Uygulamaları

MVR enerji tasarruflu, düşük sıcaklıkta buharlaştırma teknolojisi, basit evaporatörlerin yerini alıyor.MVR, aşağıdakiler de dahil olmak üzere birçok uygulamada yaygın olarak kullanılmaktadır:

Endüstriyel atık su arıtımı için Sıfır Sıvı Deşarjı

Buharlaştırma, kristalizasyon ve saflaştırma için kimya endüstrisi

tuzlu su konsantrasyonu

RO tuzlu su konsantrasyonu

İçecek endüstrisi (süt, meyve suyu, şeker vb.) konsantrasyonu

Gıda endüstrisi (MSG, soya, protein, şeker) konsantrasyonu

İlaç endüstrisi (ilaçlar, vitaminler) konsantrasyonu

Çalışma prensibi çizimi

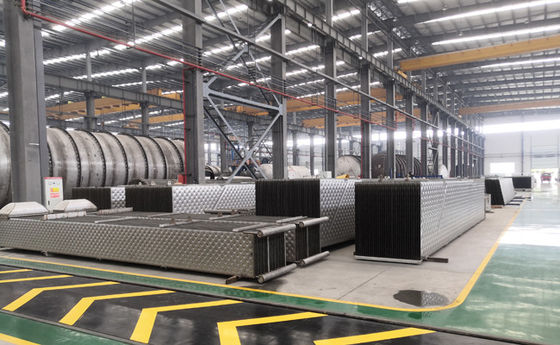

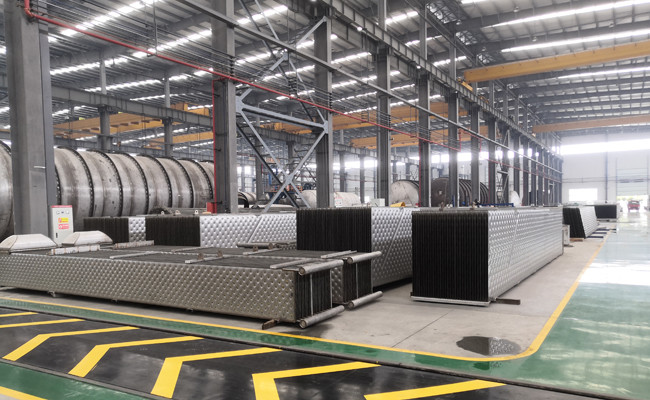

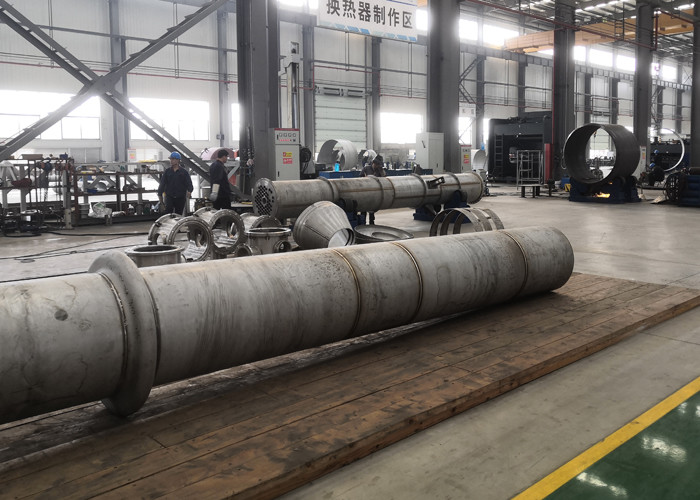

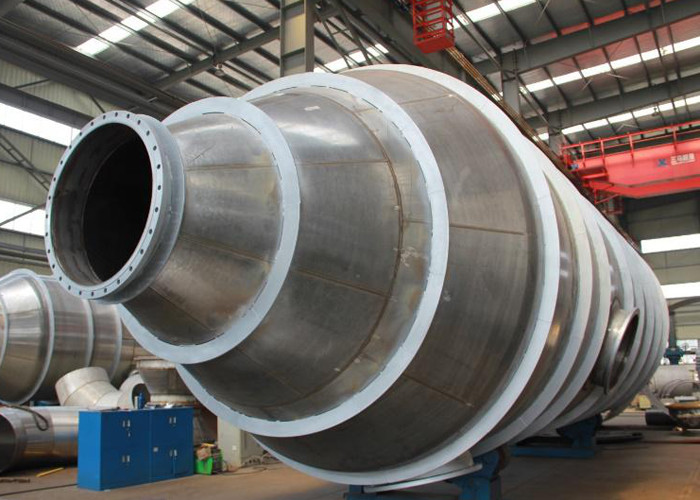

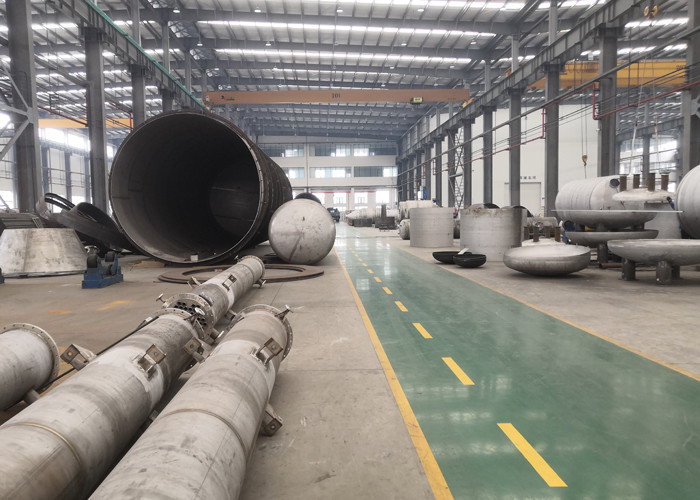

Talaşlı İmalat ve Montaj Atölyesi

Etiket: enerji tasarruflu MVR evaporatör;MVR endüstriyel evaporatör
