Atık su, kanalizasyon, kimyasal arıtma için MVR düşen film vakumlu evaporatör
benendüstriyel mekanik buhar yeniden sıkıştırma MVR
Bir ısı pompası, ek enerji kullanarak ısıyı daha düşük bir sıcaklık kaynağından daha yüksek bir sıcaklık talebine aktarmak için enerji kullanır.Endüstriyel ısı pompaları için ısı kaynağı proses atık ısısıdır.
Mekanik buhar yeniden sıkıştırma (MVR), buharın basıncının ve sıcaklığının, karşılık gelen doyma sıcaklığıyla birlikte sıkıştırma yoluyla arttırıldığı açık bir ısı pompası sistemidir.Buharla yeniden sıkıştırma, MVR'nin özel bir varyasyonudur.Buharlaştırıcılar veya ocaklar gibi endüstriyel işlemlerden kaynaklanan düşük basınçlı buhar egzozu genellikle atmosfere verilir veya bir soğutma kulesinde yoğunlaştırılırken, aynı sahadaki diğer tesis işlemleri orta basınçlı buhar gerektirebilir.Bu ihtiyaçları karşılamak için yüksek basınçlı buharı bir kısma valfi boyunca genişletmek yerine, düşük basınçlı atık buhar, yeniden kullanılabilmesi için mekanik olarak daha yüksek bir basınca sıkıştırılabilir.Buharın yeniden sıkıştırılması, proses görevleri için kullanılabilir hale getirmek için buhardaki gizli ısının sıcaklığını artırmak için mekanik bir kompresöre dayanır.Avantajı, gerekli sıkıştırma enerjisinin, geri dönüştürülmüş buharda bulunan gizli ısı miktarına kıyasla çok küçük olması gerçeğinde yatmaktadır.
Buharın yeniden sıkıştırılmasının enerjik performansı, performans katsayısı (COP) ile ifade edilir.COP, net geri kazanılan ısının ve kompresör tarafından kullanılan enerjinin oranını verir.Bu durumda net ısı, su enjeksiyonu ile ilave buhar verimini içeren buhar üretimidir.Tipik ekonomik ve enerji verimli uygulamaların minimum COP değeri 3.5'tir.MVR'nin bazı uygulamalarının COP değeri 10 veya daha fazladır.
Yüksek bir COP için temel unsurlar şunlardır:
Mutlak buhar basınçlarının düşük bir oranı.Maksimum oran için bir kılavuz 6'dır, ancak günlük uygulamada oran yaklaşık 3'tür.
Minimum kapasite.Bir kılavuz, saatte en az bir ton buhardır.Su iSıkıştırmadan sonra enjeksiyon.
MVR Uygulamaları
MVR enerji tasarruflu, düşük sıcaklıkta buharlaştırma teknolojisi, basit evaporatörlerin yerini alıyor.MVR, aşağıdakiler de dahil olmak üzere birçok uygulamada yaygın olarak kullanılmaktadır:
Endüstriyel atık su arıtımı için Sıfır Sıvı Deşarjı
Buharlaştırma, kristalizasyon ve saflaştırma için kimya endüstrisi
tuzlu su konsantrasyonu
RO tuzlu su konsantrasyonu
İçecek endüstrisi (süt, meyve suyu, şeker vb.) konsantrasyonu
Ana Özellikler:
MVR evaporatör enerji tasarrufu teknolojisi, evaporatörün en gelişmiş uluslararası teknolojisidir, sadece birkaç canlı buhara ihtiyaç duyar (başlangıç evaporatörü birkaç canlı buhara ihtiyaç duyduğunda, normal çalışma sırasında neredeyse canlı buhara ihtiyaç duymaz), bu da işletme işletme maliyetlerini büyük ölçüde azaltır, çevre kirliliğini azaltır.
Kompresör besleme ısı kaynağını benimsemesi nedeniyle, geleneksel buharlaştırıcı ile karşılaştırıldığında çok az sıcaklık farkı vardır ve orta düzeyde buharlaşma, büyük ölçüde iyileştirilmiş ürün kalitesi ve kirlenmeyi azaltabilir.
Kondansatöre gerek yok veya sadece küçük boyutlu kondansatöre ihtiyaç var, yapı ve süreç oldukça basit, tam otomatik çalışma, sürekli çalışma, güvenlik ve güvenilir olabilir.
Bu evaporatör dahili sistemi, yerinde temiz, kullanımı kolay ve ölü açı olmadan elde edebilen CIP temiz boru hattı ile donatılmıştır.
Bu evaporatörde sıvı malzeme düşük sıcaklıkta (50-100 ℃) buharlaştırılabilir, sıvı malzeme homojendir ve akan malzeme yoktur, kolay koklaşmaz, malzeme ısıtma denatürasyonu minimumdur.
%100 geri dönüşümlü ikincil buhar gizli ısısının kullanılması nedeniyle, canlı buhar kullanımından tamamen kaçınarak buhar tüketimini büyük ölçüde azaltın.
Isıya duyarlı malzemeler için, düşük sıcaklıkta buharlaşmayı gerçekleştirmek için vakum altında mutlak basınca yakın yapılabilen vakum pompası ile kullanılabilir, minimum buharlaşma sıcaklığı 50 ℃ olabilir.
Basit proses kontrolü ve otomasyonu —— Az miktarda sıvı tutma nedeniyle, düşen film evaporatörü, istikrarlı ürün kalitesi için temel koşullar olan farklı vakum derecesi/besleme kapasitesi/konsantrasyon/sıcaklığa göre değişebilir.
Taşıma kapasitesi, küçük taban alanı, kompakt yapı, kararlı çalışma vb. gibi avantajlarla 100T/saate kadar çıkabilir.
Çalışma prensibi çizimi
Mekanik Buhar Yeniden Sıkıştırma MVR Evaporatör tüketimi, 1T suyun buharlaştırılmasıyla hesaplanan geleneksel buharlaştırma ekipmanıyla karşılaştırıldığında
İsim | Buhar | Elektrik gücü | Toplam Maliyet (RMB) | ||
Buharlaşma Kapasitesi (kg/h) | Tüketim (T) | Maliyet (RMB) | Tüketim (kw) | Maliyet (RMB) | |
Tek Etkili Evaporatör | 1.1 | 220 | 3 | 2.1 | 222.1 |
Çift Etkili Evaporatör | 0,55 | 110 | 3 | 2.1 | 112.1 |
Üç Etkili Evaporatör | 0,4 | 88 | 3 | 2.1 | 90.1 |
MVR Evaporatör | 0.02 | 4.4 | 30 | 21 | 25.4 |

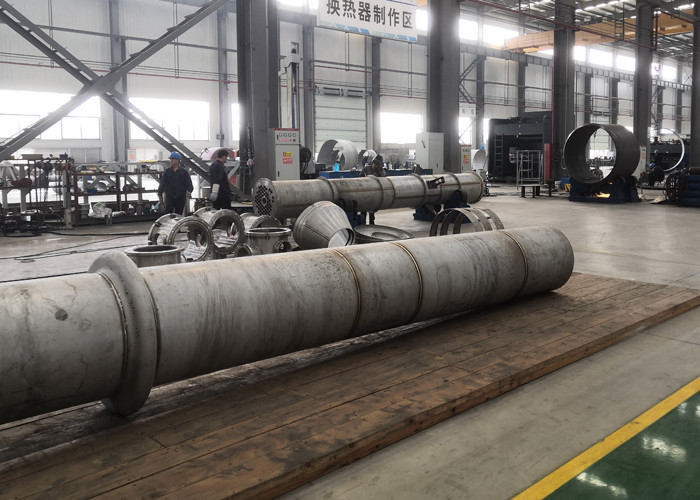

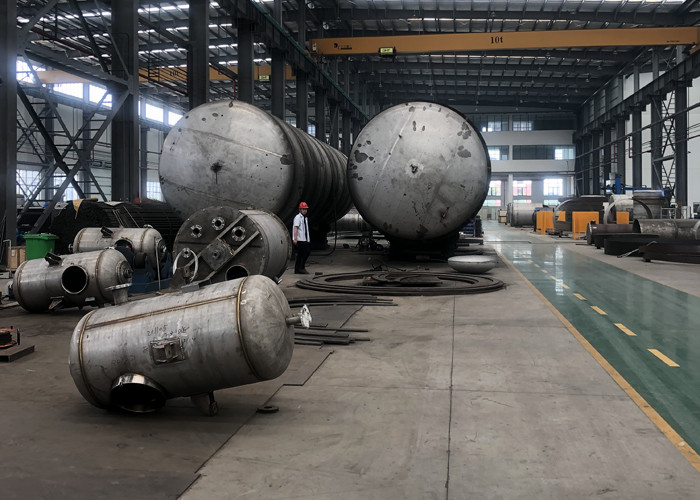

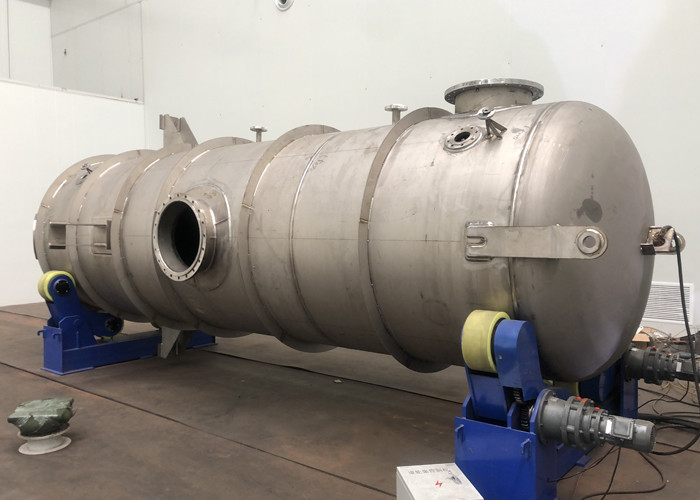

Üretim kabiliyetimiz ve sertifikamız
