MVR Evaporasyon Sisteminde Enerji Tasarrufu Endüstriyel Lazer kaynağı Kabartmalı Yastık Plakalı Evaporatör
MVR Açıklama
Evaporatör tarafından üretilen ikinci buharın yüksek verimli buhar kompresörü ile sıkıştırılması prensibine dayanan MVR adı verilen mekanik buharlaştırma yeniden sıkıştırma sistemi;bu işlem elektrik enerjisini ısıtma enerjisine aktarır ve ikinci buharın basıncını ve sıcaklığını yükseltir.Daha yüksek sıcaklığa sahip ikinci buhar, ürünü buharlaştırma için ısıtmak üzere buharlaştırma odasına gönderilecektir.Böylece ikinci buharın gizli buharlaşma ısısı dairesel olarak kullanılabilir.Kompresör bıçak çarkının mekanik enerjisi olan sıkıştırma ısı pompası olarak daha az enerji kullanılarak, ısıtma ortamına enerji eklenir ve dairesel olarak ısıtma işleminde kullanılır.Bu durumda, ısıtma ortamı olarak ilk buharın eklenmesine gerek yoktur.
Ana Özellikler:
MVR evaporatör enerji tasarrufu teknolojisi, evaporatörün en gelişmiş uluslararası teknolojisidir, sadece birkaç canlı buhara ihtiyaç duyar (başlangıç evaporatörü birkaç canlı buhara ihtiyaç duyduğunda, normal çalışma sırasında neredeyse canlı buhara ihtiyaç duymaz), bu da işletme işletme maliyetlerini büyük ölçüde azaltır, çevre kirliliğini azaltır.
Kompresör besleme ısı kaynağının benimsenmesi nedeniyle, geleneksel buharlaştırıcı ile karşılaştırıldığında çok az sıcaklık farkı vardır ve orta derecede buharlaşma, büyük ölçüde geliştirilmiş ürün kalitesi ve kirlenmeyi azaltabilir.
Kondansatöre gerek yok veya sadece küçük boyutlu kondansatöre ihtiyaç var, yapı ve süreç oldukça basit, tam otomatik çalışma, sürekli çalışma, güvenlik ve güvenilir olabilir.
Bu evaporatör dahili sistemi, yerinde temiz, kullanımı kolay ve ölü açı olmadan elde edebilen CIP temiz boru hattı ile donatılmıştır.
Bu evaporatörde sıvı malzeme düşük sıcaklıkta (50-100 ℃) buharlaştırılabilir, sıvı malzeme homojendir ve akan malzeme yoktur, kolay koklaşmaz, malzeme ısıtma denatürasyonu minimumdur.
%100 geri dönüşümlü ikincil buhar gizli ısısının kullanılması nedeniyle, canlı buhar kullanımından tamamen kaçının, bu nedenle buhar tüketimini büyük ölçüde azaltın.
Isıya duyarlı malzemeler için, düşük sıcaklıkta buharlaşmayı gerçekleştirmek için vakum altında mutlak basınca yakın yapılabilen vakum pompası ile kullanılabilir, minimum buharlaşma sıcaklığı 50 ℃ olabilir.
Basit proses kontrolü ve otomasyonu —— Az miktarda sıvı tutma nedeniyle, düşen film evaporatörü, istikrarlı ürün kalitesi için temel koşullar olan farklı vakum derecesine/besleme kapasitesine/konsantrasyona/sıcaklığa göre değişebilir.
MVR Teknik Özellikleri
MVR teknolojisi, üretilen buharı pahalı ısı kaynakları yerine ısı için kullanır
MVR teknolojisi soğutma kulesi gerektirmez, bu da soğutma suyu kullanımını büyük ölçüde azaltır
MVR teknolojisi, enerji tasarrufu sağlayan ve işletme maliyetlerini azaltan geleneksel çok etkili buharlaştırma teknolojisinden daha verimlidir
MVR teknolojisi gerçekten enerji tasarrufu sağlar, su tasarrufu sağlar, çevreye duyarlıdır ve kaynak geri dönüşümüne yardımcı olur
MVR teknolojisi, düşük sıcaklıkta buharlaşma sağlayarak malzemeniz üzerindeki etkiyi büyük ölçüde azaltır
MVR teknolojisi sistem yapısı basittir, tam otomatiktir, sürekli çalışır
MVR sistemleri bir evaporatör, bir buhar kompresörü, ayırıcılar, pompalar, borular, enstrümantasyon ve elektrik kontrol bileşenlerinden oluşur.
MVR sistemleri, basit buharlaştırıcılar veya karmaşık düşen film tüplü buharlaştırıcılar etrafında tasarlanabilir.
MVR sistemleri, basit buhar sıkıştırma veya karmaşık kök pompaları kullanabilir
MVR sistemleri düşük sıvı tutma özelliğine sahip olabilir veya daha büyük hacimli tank sistemleri olabilir
MVR sistemleri, çeşitli buharlaşma elde edebilir, proses tasarımı ve sıvı bileşimi bunu belirleyecektir.
İşletme maliyeti karşılaştırması
Tedavi için iki buharlaştırma işleminin işleyişi tabloda gösterilmiştir.
Kağıt atık suyunun arıtılması için iki buharlaştırma işleminin çalıştırılması.
| kalem | 5 efekt istasyonu | kombine buharlaştırma işlemi | ||
| MVR ön konsantrasyonu | 5 etkili buharlaştırma istasyonu | |||
| Buharlaşma suyu (t/h) | 100 | 64.28 | 35.72 | |
| Gelen konsantrasyon (%) | 10 | 10 | 20 | |
| Çıkış konsantrasyonu (%) | 45 | 20 | 45 | |
| Evaporatör alanı(㎡) | 10000 | 8500 | 4000 | |
| Kondenser alanı(㎡) | 800 | / | 300 | |
| Tüketim | Buhar (t/saat) | 25 | / | 9 |
| Elektrik(kWh/saat) | 500 | 1600 | 180 | |
| Su (t/saat) | 900 | / | 350 | |
| İşletme gideri | RMB/saat | 4500 | 960 | 1633 |
| RMB/T su buharlaşma kapasitesi | 45 | 25.93 | ||
| RMBx10000/Gün | 10.8 | 6.2 | ||
| RMBx10000/Yıl (340gün) | 3672 | 2115 | ||
Not: İşletme maliyeti tahmininde: buhar 150 rmb/t, elektrik 0,6 rmb/kWh, su 0,5 rmb/t.
Kombine buharlaştırma proses ekipmanı yatırımı arttı: evaporatör (2500 m2) 375x10000 RMB;MVR kompresör 400x10000rmb, toplam 775x10000 RMB
Kombine buharlaştırma işleminin yıllık işletme maliyeti düşüşü: 3672-2115 = 1557 (10000RMB)
Kombine buharlaştırma işleminin yatırım artışı geri ödeme süresi: 755 ÷ 1557=0.5yıl
Örnek olarak 100t / s ölçeği alındığında, kombine buharlaştırma işleminin artan yatırımı yarım yılda geri kazanabileceği ve önemli ekonomik faydalarla gelecekte her yıl 1557 (10000 RMB) tasarruf sağlayabileceği görülebilir.
Taşıma kapasitesi, küçük taban alanı, kompakt yapı, kararlı çalışma vb. gibi avantajlarla 100T/saate kadar çıkabilir.
Çalışma prensibi çizimi

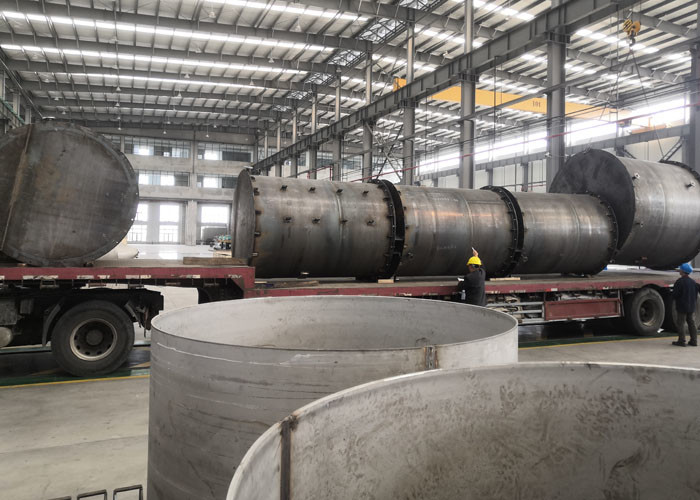

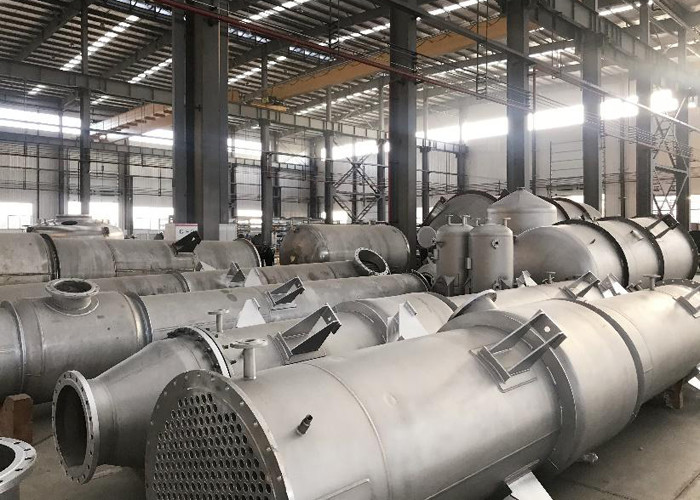

Üretim Yeteneğimiz ve sertifikamız
