Düşük Buhar Tüketimi Çift Kabartmalı Yastık Plakalı Evaporatör
MVR Uygulamaları
MVR enerji tasarruflu, düşük sıcaklıkta buharlaştırma teknolojisi, basit evaporatörlerin yerini alıyor.MVR, aşağıdakiler de dahil olmak üzere birçok uygulamada yaygın olarak kullanılmaktadır:
Endüstriyel atık su arıtımı için Sıfır Sıvı Deşarjı
Buharlaştırma, kristalizasyon ve saflaştırma için kimya endüstrisi
tuzlu su konsantrasyonu
RO tuzlu su konsantrasyonu
İçecek endüstrisi (süt, meyve suyu, şeker vb.) konsantrasyonu
Gıda endüstrisi (MSG, soya, protein, şeker) konsantrasyonu
İlaç endüstrisi (ilaçlar, vitaminler) konsantrasyonu
Ürün tanıtımı
MVR evaporatörü, düşük sıcaklıktaki buharı kompresör aracılığıyla sıkıştırır, sıcaklığı ve basıncı arttırır ve entalpiyi arttırır ve ardından buharın gizli ısısından tam olarak yararlanmak için yoğuşma için ısı eşanjörüne girer.Başlatma hariç, tüm buharlaştırma işlemi sırasında ham buhar olmadan evaporatörden gelen ikincil buhar kompresör tarafından sıkıştırılır, basınç ve sıcaklık artar ve entalpi yükselir ve daha sonra evaporatörün ısıtma odasına gönderilir. ısıtma buharı olarak kullanılacaktır.Isıtıcı buharın kendisi yoğunlaşarak suya dönüşürken malzemeyi kaynama durumunda tutun.Bu şekilde daha önce atılan buhar tam olarak kullanılır, gizli ısı geri kazanılır ve termal verim artırılır.
Çalışma prensibi
Fiziksel özelliklerinin ısıtma buharı gerekliliklerini karşıladığından emin olmak için buhar santrifüj kompresörü veya başka bir buhar sıkıştırma cihazı kullanarak ikincil buharı sıkıştırın;onu ısıtma buharı olarak kullanan buharlaşma, yalnızca makine çalıştırıldığında taze buhar beslemesi gerektirir.Normal çalışmaya girdikten sonra yeni buhar beslemeye gerek yoktur ve ikincil buharın yoğuşması gerekmez (veya çok az).Bu nedenle MVR buharlaşması, buhar talebini önemli ölçüde azaltır ancak daha fazla güç tüketir.
Temel özellikleri
MVR buharlaştırma sisteminin ana tahrik gücü elektrik enerjisidir.Elektrik enerjisi mekanik enerjiye aktarılır ve taze buhar üretmek veya satın almaktan daha ekonomik olan ikinci buharın kalitesini artırır.
Buharlaştırma işleminin çoğunda, sistem çalışma sırasında taze buhara ihtiyaç duymaz.Hammaddeyi önceden ısıtmak için sadece bir miktar buhar telafisine ihtiyaç duyulduğunda, boşaltılan üründen veya ana sıvıdan gelen ısı enerjisi proses gereksinimi nedeniyle geri dönüştürülemez.
İkinci buhar yoğuşması için bağımsız yoğuşturucuya gerek yoktur, bu nedenle dolaşımdaki soğutma suyuna gerek yoktur.Su kaynağı ve elektrik enerjisi tasarrufu sağlanacaktır.
Geleneksel buharlaştırıcılarla karşılaştırıldığında, MVR buharlaştırıcı sıcaklık farkı çok daha küçüktür, orta derecede buharlaşma sağlayabilir, ürün kalitesini büyük ölçüde iyileştirebilir ve kirlenmeyi azaltabilir.
Sistemin buharlaşma sıcaklığı kontrol edilebilir ve ısıya duyarlı bir ürün konsantrasyonunun buharlaşması için çok uygundur.
En düşük enerji tüketimi ve işletme maliyeti.
Operasyon
Buğday samanı küspesi siyah likörünün işlenmesi için iki buharlaştırma işleminin işleyişi tabloda gösterilmektedir.
Kağıt hamuru siyah likörünün işlenmesi için iki buharlaştırma işleminin çalışması
kalem | 5 efekt istasyonu | kombine buharlaştırma işlemi | ||
MVR ön konsantrasyonu | 5 etkili buharlaştırma istasyonu | |||
Buharlaşma suyu (t/h) | 100 | 64.28 | 35.72 | |
Gelen konsantrasyon (%) | 10 | 10 | 20 | |
Çıkış konsantrasyonu (%) | 45 | 20 | 45 | |
Evaporatör alanı(㎡) | 10000 | 8500 | 4000 | |
Kondenser alanı(㎡) | 800 | / | 300 | |
Tüketim | Buhar (t/saat) | 25 | / | 9 |
Elektrik(kWh/saat) | 500 | 1600 | 180 | |
Su (t/saat) | 900 | / | 350 | |
İşletme gideri | RMB/saat | 4500 | 960 | 1633 |
RMB/T su buharlaşma kapasitesi | 45 | 25.93 | ||
RMBx10000/Gün | 10.8 | 6.2 | ||
RMBx10000/Yıl (340gün) | 3672 | 2115 |
Not: İşletme maliyeti tahmininde: buhar 150 rmb/t, elektrik 0,6 rmb/kWh, su 0,5 rmb/t.
Kombine buharlaştırma proses ekipmanı yatırımı arttı: evaporatör (2500 m2) 375x10000 RMB;MVR kompresör 400x10000rmb, toplam 775x10000 RMB
Kombine buharlaştırma işleminin yıllık işletme maliyeti düşüşü: 3672-2115 = 1557 (10000RMB)
Kombine buharlaştırma işleminin yatırım artışı geri ödeme süresi: 755 ÷ 1557=0.5yıl
Örnek olarak 100t / s ölçeği alındığında, kombine buharlaştırma işleminin artan yatırımı yarım yılda geri kazanabileceği ve önemli ekonomik faydalarla gelecekte her yıl 1557 (10000 RMB) tasarruf sağlayabileceği görülebilir.
Çalışma prensibi çizimi

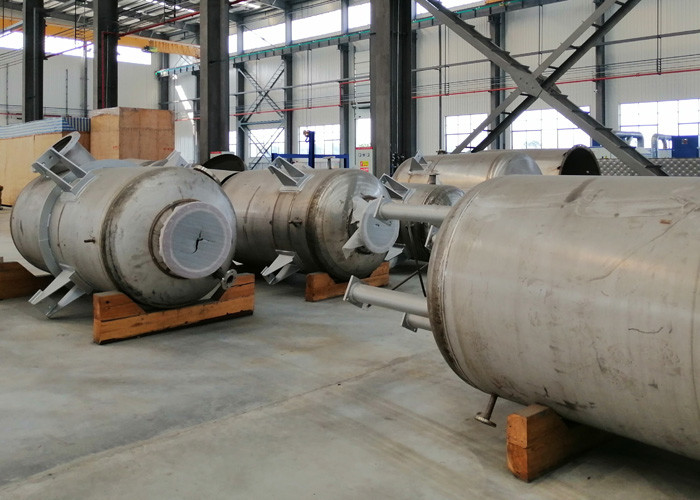

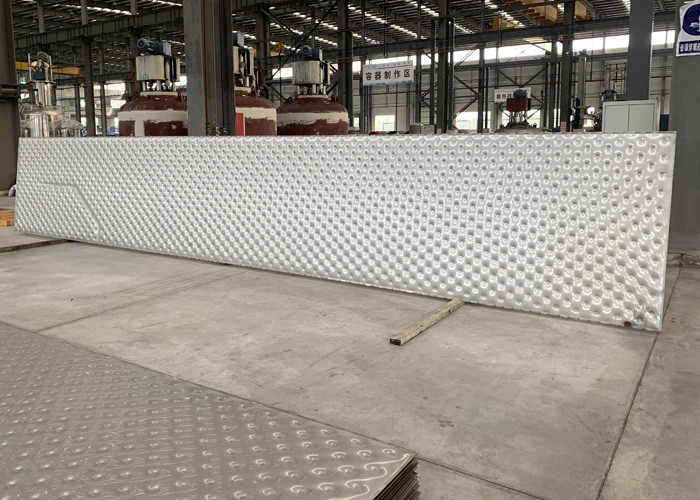

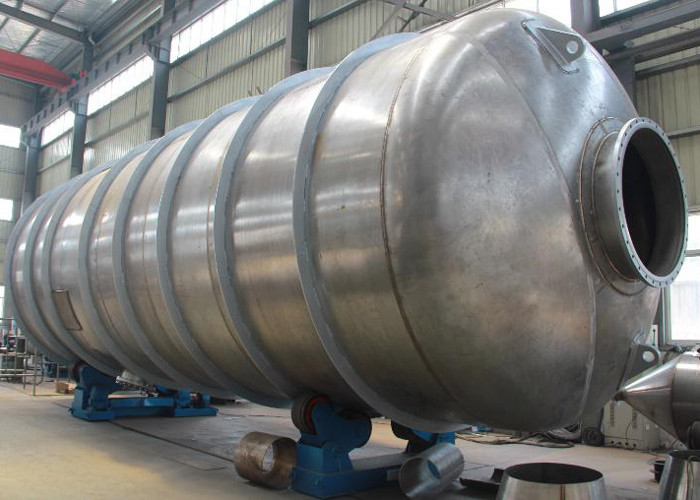

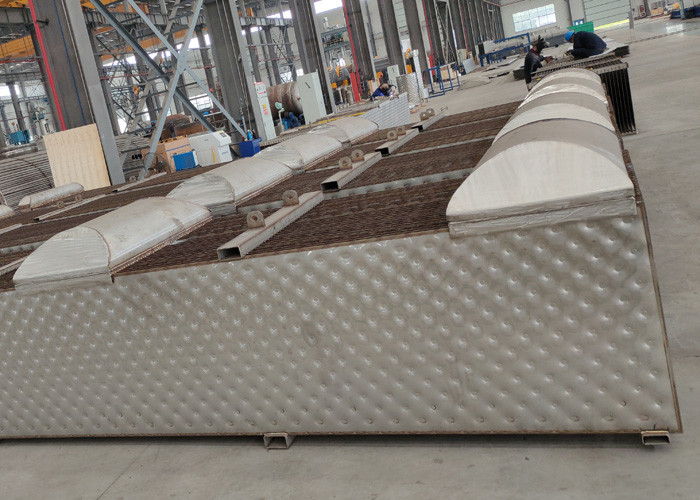

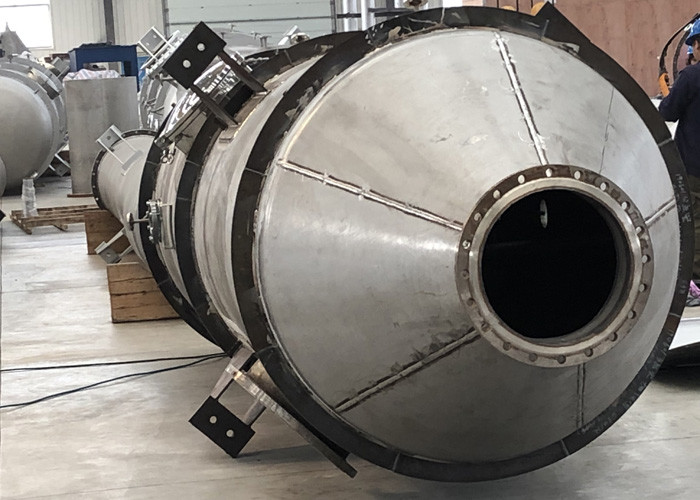

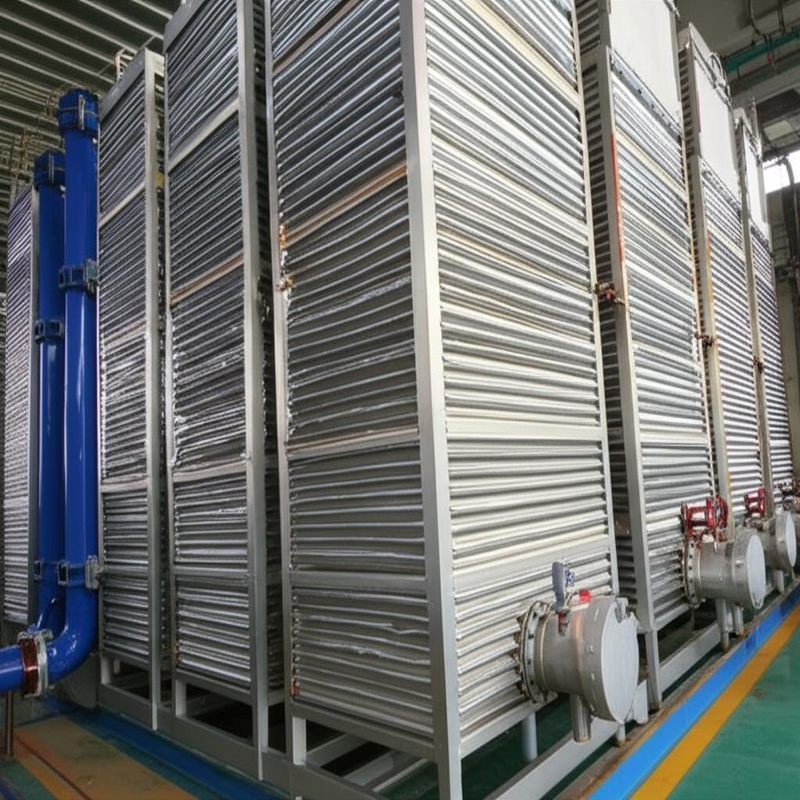

Atölye
