Akıllı çok etkili entegre düşük sıcaklıklı mekanik buhar yeniden sıkıştırmalı MVR evaporatör
MVR Açıklama
MVR, Mekanik Buhar Yeniden Sıkıştırma'nın kısaltmasıdır.Sıvı malzemeden buharlaşan ikinci buharı (düşük sıcaklık ve düşük basınç) yeniden sıkıştırmak, sıcaklığını ve basıncını yükseltmek, böylece sıvı malzemeyi tekrar buharlaştırmak için ısıtma kaynağı olarak yeniden kullanmak için kompresörü kullanır.Normal çok etkili buharlaştırıcının buharlaşması sırasında, bir etkinin ikinci buharı kendi etkisinin ısıtma kaynağı olarak kullanılamaz, sadece diğer etki için kullanılabilir.Kendi etkisi için kullanmak istiyorsanız, sıcaklığını(basıncını) arttırmak için ekstra enerji sağlamalıdır ve buhar jet pompası sadece ikinci buharın bir kısmını sıkıştırabilirken, MVR Evaporatör evaporatör içindeki ikinci buharın tamamını sıkıştırabilir.
MVR'nin buharlaşma süreci, kompresör tarafından sıkıştırılan düşük sıcaklıkta buhar, sıcaklık ve basınç artışı, entalpi artışı ve daha sonra buharın gizli ısısından tam olarak yararlanmak için ısı eşanjörüne girer.Başlatılan sürücü dışında, tüm buharlaşmanın buhara ihtiyacı yoktur.
Başvuru:
Süt, glikoz, organik asit, VC, ksiloz, ilaç, bitki, kimya endüstrisi, çevre koruma, atık geri dönüşümü, kağıt yapımı, buharlaşma ve konsantrasyon, buharlaşma kristalizasyonu, düşük buharlaşma sıcaklığı gibi tuz yapım endüstrisi için yaygın olarak kullanılabilir. vb.
Ana Özellikler:
MVR, enerji tasarrufu, yüksek termal verimlilik, düşük güç tüketimi, kirlilik olmaması, ekipman kararlı çalışması, basit çalışma, yüksek otomasyon ve kompakt ekipman gibi daha fazla avantaja sahiptir, küçük bir alan alanını kaplar ve soğutma sisteminden tasarruf sağlar.Özellikle buhar ve su kaynağını genişletmek isteyen ancak alan yetersiz olan ve düşük sıcaklıkta buharlaşma durumu için soğutulmuş su ve yoğuşma suyuna ihtiyaç duyan fabrika için geçerlidir, yatırımdan tasarruf edebilir ve iyi bir enerji tasarrufu etkisi elde edebilir.
MVR Teknik Özellikleri
MVR teknolojisi, üretilen buharı pahalı ısı kaynakları yerine ısı için kullanır
MVR teknolojisi soğutma kulesi gerektirmez, bu da soğutma suyu kullanımını büyük ölçüde azaltır
MVR teknolojisi, enerji tasarrufu sağlayan ve işletme maliyetlerini azaltan geleneksel çok etkili buharlaştırma teknolojisinden daha verimlidir
MVR teknolojisi gerçekten enerji tasarrufu sağlar, su tasarrufu sağlar, çevreye duyarlıdır ve kaynak geri dönüşümüne yardımcı olur
MVR teknolojisi, düşük sıcaklıkta buharlaşma sağlayarak malzemeniz üzerindeki etkiyi büyük ölçüde azaltır
MVR teknolojisi sistem yapısı basittir, tam otomatiktir, sürekli çalışır
MVR sistemleri bir evaporatör, bir buhar kompresörü, ayırıcılar, pompalar, borular, enstrümantasyon ve elektrik kontrol bileşenlerinden oluşur.
MVR sistemleri, basit buharlaştırıcılar veya karmaşık düşen film tüplü buharlaştırıcılar etrafında tasarlanabilir.
MVR sistemleri, basit buhar sıkıştırma veya karmaşık kök pompaları kullanabilir
MVR sistemleri düşük sıvı tutma özelliğine sahip olabilir veya daha büyük hacimli tank sistemleri olabilir
MVR sistemleri, çeşitli buharlaşma elde edebilir, proses tasarımı ve sıvı bileşimi bunu belirleyecektir.
İşletme maliyeti karşılaştırması
Tedavi için iki buharlaştırma işleminin işleyişi tabloda gösterilmektedir.
Kağıt atık suyunun arıtılması için iki buharlaştırma işleminin çalıştırılması.
| kalem | 5 efekt istasyonu | kombine buharlaştırma işlemi | ||
| MVR ön konsantrasyonu | 5 etkili buharlaştırma istasyonu | |||
| Buharlaşma suyu (t/h) | 100 | 64.28 | 35.72 | |
| Gelen konsantrasyon (%) | 10 | 10 | 20 | |
| Çıkış konsantrasyonu (%) | 45 | 20 | 45 | |
| Evaporatör alanı(㎡) | 10000 | 8500 | 4000 | |
| Kondenser alanı(㎡) | 800 | / | 300 | |
| Tüketim | Buhar (t/saat) | 25 | / | 9 |
| Elektrik(kWh/saat) | 500 | 1600 | 180 | |
| Su (t/saat) | 900 | / | 350 | |
| İşletme gideri | RMB/saat | 4500 | 960 | 1633 |
| RMB/T su buharlaşma kapasitesi | 45 | 25.93 | ||
| RMBx10000/Gün | 10.8 | 6.2 | ||
| RMBx10000/Yıl(340gün) | 3672 | 2115 | ||
Not: İşletme maliyeti tahmininde: buhar 150 rmb/t, elektrik 0,6 rmb/kWh, su 0,5 rmb/t.
Kombine buharlaştırma proses ekipmanı yatırımı arttı: evaporatör (2500 m2) 375x10000 RMB;MVR kompresör 400x10000rmb, toplam 775x10000 RMB
Kombine buharlaştırma işleminin yıllık işletme maliyeti düşüşü: 3672-2115 = 1557 (10000RMB)
Kombine buharlaştırma işleminin yatırım artışı geri ödeme süresi: 755 ÷ 1557=0.5yıl
Örnek olarak 100t / s ölçeği alındığında, kombine buharlaştırma işleminin artan yatırımı yarım yılda geri kazanabileceği ve önemli ekonomik faydalarla gelecekte her yıl 1557 (10000 RMB) tasarruf sağlayabileceği görülebilir.
Taşıma kapasitesi, küçük taban alanı, kompakt yapı, kararlı çalışma vb. gibi avantajlarla 100T/saate kadar çıkabilir.
Çalışma prensibi çizimi

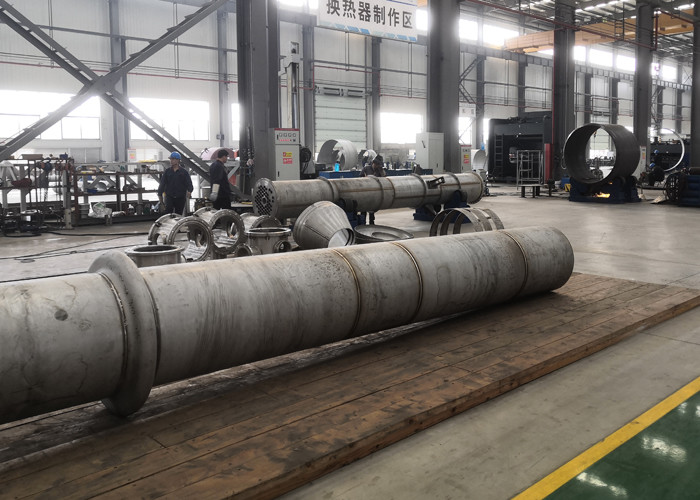

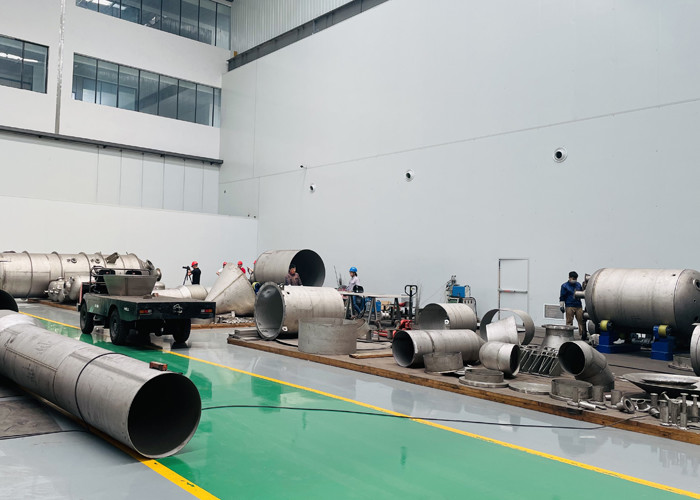

Üretim Yeteneğimiz ve sertifikamız
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
