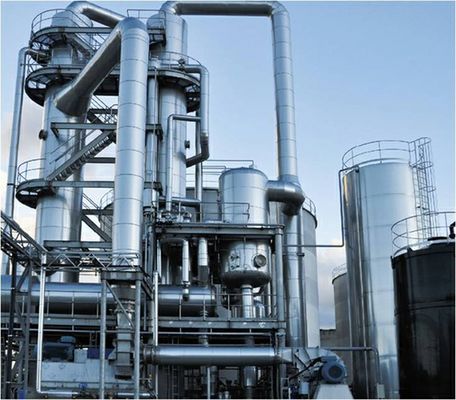

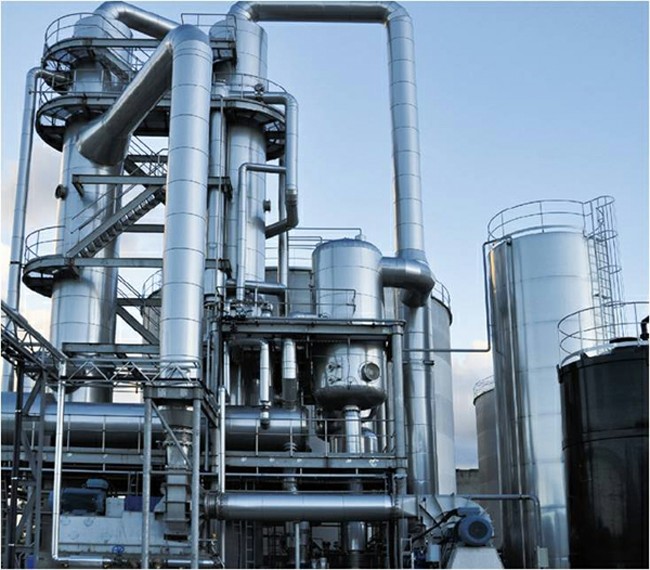

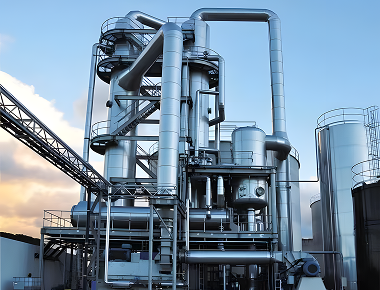

Tek Etkili Etanol kristalleştirici MVR Film Düşen Buharlaştırıcı
Çoklu Etkili Buharlaşma
Çok etkili buharlaştırma prosesleri, buharın geri dönüşümü yoluyla tesislerin enerji verimliliğini optimize edebilir.
işleyen
İlk etki sırasında sağlanan buhar, daha düşük bir basınçta buhar üretir.Bu buharlar daha sonra ikinci bir etkide buhar ısıtma buharı olarak kullanılır.
Efekt sayısı değişken olup 8 e kadar çıkabilmektedir. Efekt sayısı yatırım ve işletme maliyetine göre seçilmektedir.
Son etkinin çıkışındaki buharlar yoğuşturulmalıdır.
Örnek Paralel akış prensibi
Çözelti birinci aşamadaki evaporatör devresine girer.Burada sirküle edilen çözelti ile karışır ve ısıtıcı H'de buharla ısıtılır.Buharlaştırıcı V1'de çözücü (su), çözeltiyi kaynama sıcaklığına kadar soğuturken buharlaşır.Çözelti daha sonra, indirgenmiş basınç altında ve dolayısıyla daha düşük bir sıcaklıkta çalıştırılan ikinci aşamaya akar.Birinci aşamada üretilen buhar, ikinci aşamada çözeltinin buharlaştırılması için bir ısıtma ortamı olarak kullanılır.Bu işlem, çözeltinin kaynama noktası yükselmesine ve mevcut çerçeve koşullarına bağlı olarak birkaç kez tekrarlanabilir.Son aşamadaki buhar, soğutma suyu ile yoğuşturulur.Tesiste tuz kristalleştirilecekse, daha fazla buharlaştırma, çözeltiyi kristaller oluşacak şekilde konsantre eder.İstenirse süspansiyondaki kristaller daha sonra solüsyondan ayrılabilir ve kurutulabilir.
Her türlü evaporatör için uygun
Çok etkili evaporatör, düşen filmden, cebri veya ani soğutmalı sirkülasyon evaporatörlerinden oluşabilir.
Başvuru
Bu teknoloji, buharın maliyeti düşük olduğunda harikadır.
Multi-efekt sistemlerinin Başlıca Avantajları:
Giriş enerjisinin kullanımını en üst düzeye çıkarma yeteneği (buhar ekonomisi)
Tam sistemi çalıştırmak için gereken azaltılmış enerji
Ek etkilerle azaltılmış yoğuşma yükü (daha az soğutma suyu gerekir)
likör akış kontrolü
Kullanışlı kirli kondens toplama ve işleme
Bireysel efektlerin çevrimiçi temizliğini yapabilme
Eşzamanlı akış seçeneği ile maksimum termal verimlilik
Düşen film buharlaştırıcının teknik parametreleri
| Tip |
Tek etki |
Çift etki |
Üç etki |
| Buharlaşma kapasitesi (kg/h) |
300-2000 |
1200-4000 |
3600-15000 |
| Besleme malzemesi yoğunluğu % |
malzemeye göre |
| Boşaltma malzemesi yoğunluğu % |
malzemeye göre |
| Buhar basıncı |
0,5-0,8 |
| Buhar tüketimi / Buharlaşma kapasitesi (ısı basınç pompası ile) |
0,65 |
0,38 |
0,28 |
| buharlaşma sıcaklığı |
45-90 |
| sterilizasyon sıcaklığı |
90-110 |
| Soğutma suyu tüketimi / Buharlaşma kapasitesi (giriş 20°C, çıkış 40°C) |
28 |
11 |
8 |
| Not: Müşterinin ihtiyacına göre özel ürün tasarlayabiliriz. |

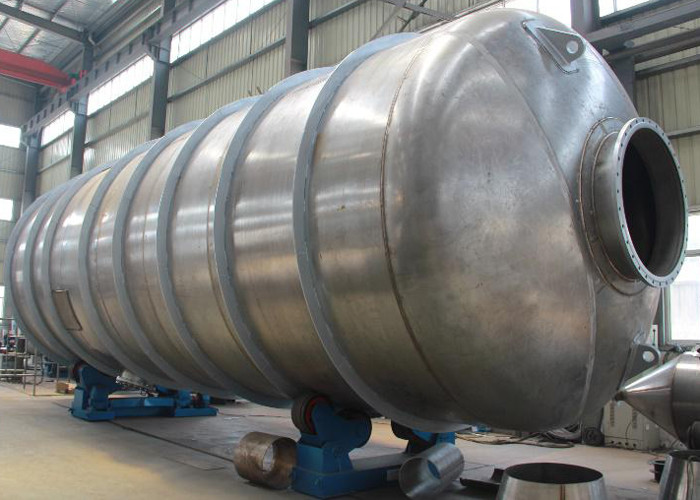

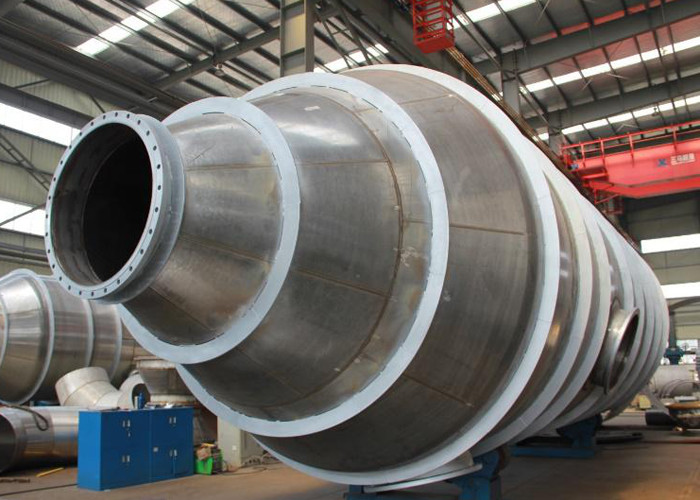

üretim yerimiz
