100T/H Seawater Multiple Effect Vacuum Evaporator For Wastewater

Atıksu İçin 100T / H Deniz Suyu Çoklu Etkili Vakum Evaporatör

  • Vurgulamak

    100T/H çok etkili vakumlu evaporatör

    ,

    deniz suyu çok etkili vakumlu evaporatör

    ,

    atık su için endüstriyel vakumlu evaporatör

  • İsim
    çok etkili vakumlu evaporatör
  • Avantaj
    Enerji tasarrufu
  • Kaynak teknolojisi
    Lazer kaynak
  • Buharlaşma türü
    düşen film
  • Koşul
    Yeni
  • karakteristik
    Enerji tasarrufu, maliyet rekabetçi
  • garantili
    12 ay
  • Menşe yeri
    Jiangsu, Çin
  • Marka adı
    HANPU
  • Sertifika
    CE,ISO9001
  • Model numarası
    HP-MVR
  • Min sipariş miktarı
    1 takım
  • Fiyat
    100,000USD~1,000,000USD/SET
  • Ambalaj bilgileri
    Kayışlı toplu
  • Teslim süresi
    90 gün
  • Ödeme koşulları
    T/T, L/C, D/A, D/P, Western Union
  • Yetenek temini
    1 takım/90 gün

Atıksu İçin 100T / H Deniz Suyu Çoklu Etkili Vakum Evaporatör

Deniz suyu/endüstriyel su çin tedarikçisi için yüksek verimli çok etkili vakumlu evaporatör



MVR Açıklama

MVR evaporatörü, düşük sıcaklıktaki buharı kompresör aracılığıyla sıkıştırır, sıcaklığı ve basıncı arttırır ve entalpiyi arttırır ve ardından buharın gizli ısısından tam olarak yararlanmak için yoğuşma için ısı eşanjörüne girer.

Başlatma hariç, tüm buharlaştırma işlemi sırasında ham buhar olmadan evaporatörden gelen ikincil buhar kompresör tarafından sıkıştırılır, basınç ve sıcaklık artar ve entalpi yükselir ve daha sonra evaporatörün ısıtma odasına gönderilir. ısıtma buharı olarak kullanılacaktır.Isıtma buharının kendisi yoğunlaşarak suya dönüşürken malzemeyi kaynama durumunda tutun.

Bu şekilde daha önce atılan buhar tamamen kullanılır, gizli ısı geri kazanılır ve termal verim artırılır.Ham buharın ekonomisi, çok etkili buharlaşmanın 30 etkisine eşdeğerdir.



Ana Özellikler:

MVR evaporatör enerji tasarrufu teknolojisi, evaporatörün en gelişmiş uluslararası teknolojisidir, sadece birkaç canlı buhara ihtiyaç duyar (başlangıç ​​evaporatörü birkaç canlı buhara ihtiyaç duyduğunda, normal çalışma sırasında neredeyse canlı buhara ihtiyaç duymaz), bu da işletme işletme maliyetlerini büyük ölçüde azaltır, çevre kirliliğini azaltır.

Kompresör besleme ısı kaynağını benimsemesi nedeniyle, geleneksel buharlaştırıcı ile karşılaştırıldığında çok az sıcaklık farkı vardır ve orta düzeyde buharlaşma, büyük ölçüde iyileştirilmiş ürün kalitesi ve kirlenmeyi azaltabilir.

Kondansatöre gerek yok veya sadece küçük boyutlu kondansatöre ihtiyaç var, yapı ve süreç oldukça basit, tam otomatik çalışma, sürekli çalışma, güvenlik ve güvenilir olabilir.

Bu evaporatör dahili sistemi, yerinde temiz, kullanımı kolay ve ölü açı olmadan elde edebilen CIP temiz boru hattı ile donatılmıştır.

Bu evaporatörde sıvı malzeme düşük sıcaklıkta (50-100 ℃) buharlaştırılabilir, sıvı malzeme homojendir ve akan malzeme yoktur, kolay koklaşmaz, malzeme ısıtma denatürasyonu minimumdur.

%100 geri dönüşümlü ikincil buhar gizli ısısının kullanılması nedeniyle, canlı buhar kullanımından tamamen kaçınarak buhar tüketimini büyük ölçüde azaltın.

Isıya duyarlı malzemeler için, düşük sıcaklıkta buharlaşmayı gerçekleştirmek için vakum altında mutlak basınca yakın yapılabilen vakum pompası ile kullanılabilir, minimum buharlaşma sıcaklığı 50 ℃ olabilir.

Basit proses kontrolü ve otomasyonu —— Az miktarda sıvı tutma nedeniyle, düşen film evaporatörü, istikrarlı ürün kalitesi için temel koşullar olan farklı vakum derecesi/besleme kapasitesi/konsantrasyon/sıcaklığa göre değişebilir.



Özetle MVR sisteminin avantajları aşağıdaki gibidir.
1.Enerji tasarrufu: yüksek termal verim, enerji tasarrufu, daha düşük güç tüketimi, enerji tüketimi geleneksel evaporatörün yaklaşık 1/6 ila 1/5'idir.işletme maliyetini önemli ölçüde azaltmak
2.Çevre koruma
3.Düşük işletme maliyetleri: sadece geleneksel buharlaştırıcılar Üçte bir ila yarısı
4. Buharlaşma sıcaklığı düşüktür, paslanmaz çelik ekipmanın paslanması zordur, ölçeklenmesi zordur, ısıya duyarlı malzeme için çok uygundur
5.Otomatik: Tüm sistem, doldurma, ön ısıtma, buharlaştırma, temizleme, bakım ve diğer adımlardan otomatik kontrol gerçekleştirdi.İnsan hatasından kaçının, işçilik maliyetlerini azaltın, ürün kalitesini iyileştirin
6. Küçük ayak izi
7.Kazan alımı, baca inşaatı yatırım ve bakım maliyetlerinden kaçınmak





İşletme maliyeti karşılaştırması

Tedavi için iki buharlaştırma işleminin işleyişi tabloda gösterilmektedir.

Kağıt atık suyunun arıtılması için iki buharlaştırma işleminin çalıştırılması.



kalem 5 efekt istasyonu kombine buharlaştırma işlemi
MVR ön konsantrasyonu 5 etkili buharlaştırma istasyonu
Buharlaşma suyu (t/h) 100 64.28 35.72
Gelen konsantrasyon (%) 10 10 20
Çıkış konsantrasyonu (%) 45 20 45
Evaporatör alanı(㎡) 10000 8500 4000
Kondenser alanı(㎡) 800 / 300
Tüketim Buhar (t/saat) 25 / 9
Elektrik(kWh/saat) 500 1600 180
Su (t/saat) 900 / 350
İşletme gideri RMB/saat 4500 960 1633
RMB/T su buharlaşma kapasitesi 45 25.93
RMBx10000/Gün 10.8 6.2
RMBx10000/Yıl (340gün) 3672 2115

Not: İşletme maliyeti tahmininde: buhar 150 rmb/t, elektrik 0,6 rmb/kWh, su 0,5 rmb/t.



Kombine buharlaştırma proses ekipmanı yatırımı arttı: evaporatör (2500 m2) 375x10000 RMB;MVR kompresör 400x10000rmb, toplam 775x10000 RMB

Kombine buharlaştırma işleminin yıllık işletme maliyeti düşüşü: 3672-2115 = 1557 (10000RMB)

Kombine buharlaştırma işleminin yatırım artışı geri ödeme süresi: 755 ÷ 1557=0.5yıl



Örnek olarak 100t / s ölçeği alındığında, kombine buharlaştırma işleminin artan yatırımı yarım yılda geri kazanabileceği ve önemli ekonomik faydalarla gelecekte her yıl 1557 (10000 RMB) tasarruf sağlayabileceği görülebilir.

Taşıma kapasitesi, küçük taban alanı, kompakt yapı, kararlı çalışma vb. gibi avantajlarla 100T/saate kadar çıkabilir.



Çalışma prensibi çizimi

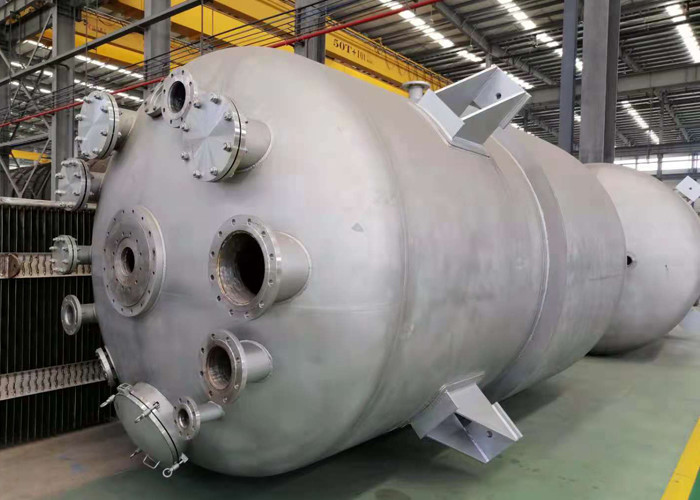

Atıksu İçin 100T / H Deniz Suyu Çoklu Etkili Vakum Evaporatör 0

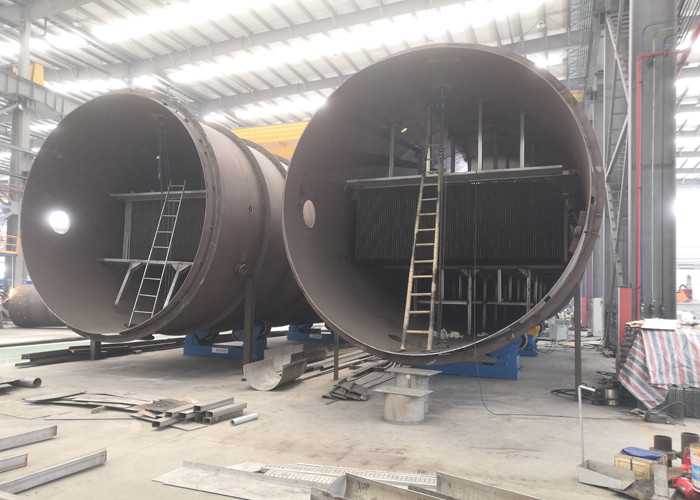

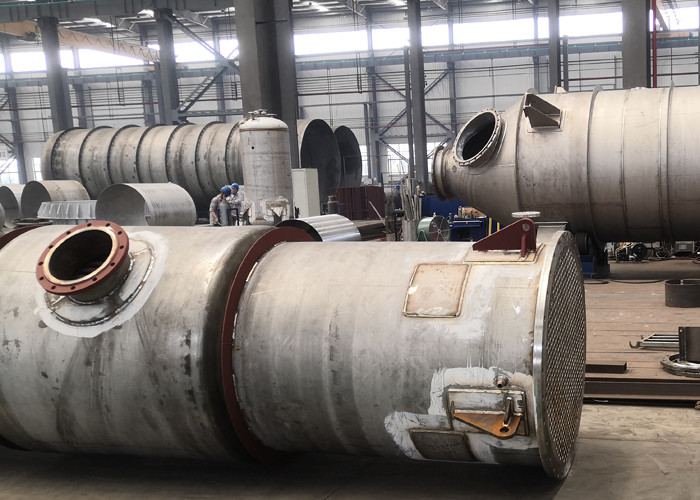

Üretim Yeteneğimiz ve sertifikamız

Atıksu İçin 100T / H Deniz Suyu Çoklu Etkili Vakum Evaporatör 1

Atıksu İçin 100T / H Deniz Suyu Çoklu Etkili Vakum Evaporatör 2

Atıksu İçin 100T / H Deniz Suyu Çoklu Etkili Vakum Evaporatör 3

Atıksu İçin 100T / H Deniz Suyu Çoklu Etkili Vakum Evaporatör 4
