Etanol Buharlaşması için Düşen Film Evaporatör Plaka Tipi Mvr Evaporatör
giriiş
Düşen film buharlaşması, düşen film buharlaştırıcısının ısıtma odasının üst tüp kutusundan malzeme sıvısını eklemek ve sıvı dağıtım ve film oluşturma cihazı aracılığıyla ısı değişim tüplerine eşit olarak dağıtmaktır.Yerçekimi, vakum indüksiyonu ve hava akışının etkisi altında tek tip bir film haline gelir.Yukarıdan aşağıya akış.Akış işlemi sırasında, kabuk tarafındaki ısıtma ortamı tarafından ısıtılır ve buharlaştırılır.Üretilen buhar ve sıvı faz, evaporatörün ayırma odasına girer.Buhar ve sıvı tamamen ayrıldıktan sonra, buhar yoğuşma için kondansatöre girer (tek etkili çalışma) veya ortam çok etkili çalışma elde etmek için ısıtıldığında sonraki etkili buharlaştırıcıya girer ve sıvı faz ayırmadan boşaltılır. bölme.
Mekanik Buhar Yeniden Sıkıştırma MVR Evaporatör tüketimi, 1T suyun buharlaştırılmasıyla hesaplanan geleneksel buharlaştırma ekipmanıyla karşılaştırıldığında
İsim | Buhar | Elektrik gücü | Toplam Maliyet (RMB) | ||
Buharlaşma Kapasitesi (kg/h) | Tüketim (T) | Maliyet (RMB) | Tüketim (kw) | Maliyet (RMB) | |
Tek Etkili Evaporatör | 1.1 | 220 | 3 | 2.1 | 222.1 |
Çift Etkili Evaporatör | 0,55 | 110 | 3 | 2.1 | 112.1 |
Üç Etkili Evaporatör | 0,4 | 88 | 3 | 2.1 | 90.1 |
MVR Evaporatör | 0.02 | 4.4 | 30 | 21 | 25.4 |
Ana Özellikler:
MVR evaporatör enerji tasarrufu teknolojisi, evaporatörün en gelişmiş uluslararası teknolojisidir, sadece birkaç canlı buhara ihtiyaç duyar (başlangıç evaporatörü birkaç canlı buhara ihtiyaç duyduğunda, normal çalışma sırasında neredeyse canlı buhara ihtiyaç duymaz), bu da işletme işletme maliyetlerini büyük ölçüde azaltır, çevre kirliliğini azaltır.
Kompresör besleme ısı kaynağını benimsemesi nedeniyle, geleneksel buharlaştırıcı ile karşılaştırıldığında çok az sıcaklık farkı vardır ve orta derecede buharlaşma, büyük ölçüde geliştirilmiş ürün kalitesi ve kirlenmeyi azaltabilir.
Kondansatöre gerek yok veya sadece küçük boyutlu kondansatöre ihtiyaç var, yapı ve süreç oldukça basit, tam otomatik çalışma, sürekli çalışma, güvenlik ve güvenilir olabilir.
Bu evaporatör dahili sistemi, yerinde temiz, kullanımı kolay ve ölü açı olmadan elde edebilen CIP temiz boru hattı ile donatılmıştır.
Bu evaporatörde sıvı malzeme düşük sıcaklıkta (50-100 ℃) buharlaştırılabilir, sıvı malzeme homojendir ve akan malzeme yoktur, kolay koklaşmaz, malzeme ısıtma denatürasyonu minimumdur.
%100 geri dönüşümlü ikincil buhar gizli ısısının kullanılması nedeniyle, canlı buhar kullanımından tamamen kaçının, bu nedenle buhar tüketimini büyük ölçüde azaltın.
Isıya duyarlı malzemeler için, düşük sıcaklıkta buharlaşmayı gerçekleştirmek için vakum altında mutlak basınca yakın yapılabilen vakum pompası ile kullanılabilir, minimum buharlaşma sıcaklığı 50 ℃ olabilir.
Basit proses kontrolü ve otomasyonu —— Az miktarda sıvı tutma nedeniyle, düşen film evaporatörü, istikrarlı ürün kalitesi için temel koşullar olan farklı vakum derecesi/besleme kapasitesi/konsantrasyon/sıcaklığa göre değişebilir.
Taşıma kapasitesi, küçük taban alanı, kompakt yapı, kararlı çalışma vb. gibi avantajlarla 100T/saate kadar çıkabilir.
Çalışma prensibi çizimi

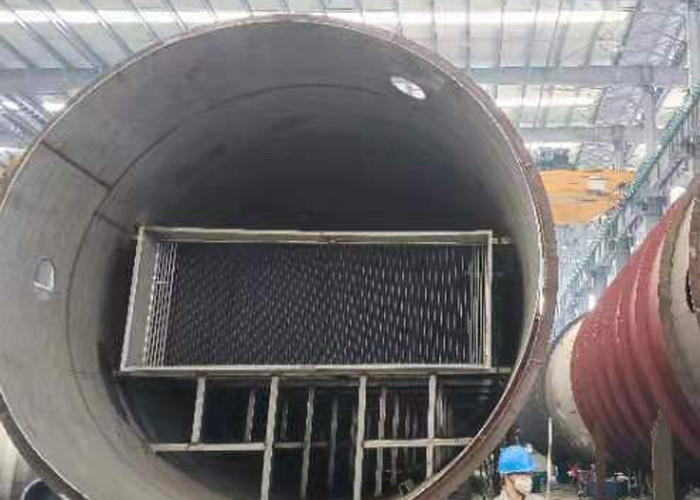

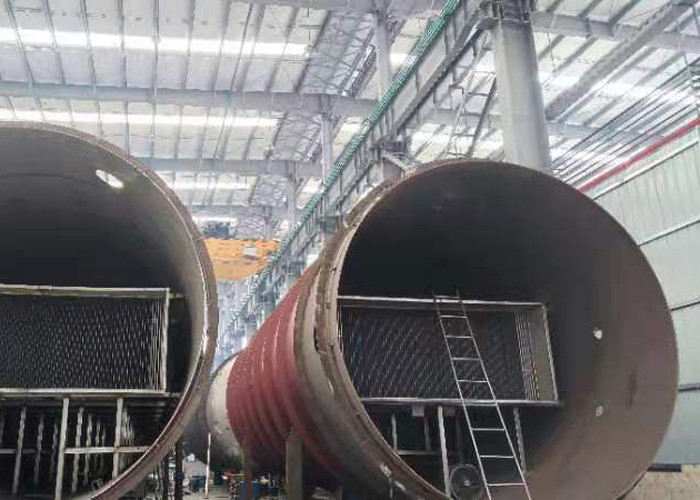

Ürün Detayları
