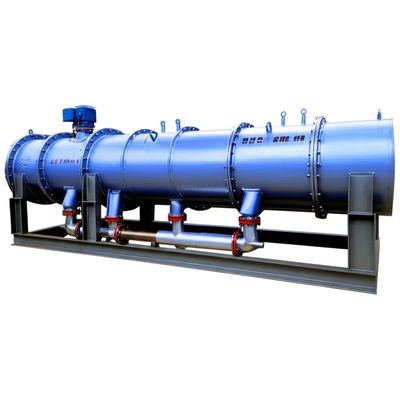

Tubular Tipi MVR Buharlaştırıcı Sistem Değiştiricisi Zorlu Döngü 480V
Ürün Tanımı
Mühendis siparişiMVR tüplü buharlaştırıcıilezorla dolaşımYüksek tuzlu, viskoz ve katı taşıyan akıntılar için.Tüp değişkenleri sağlam ısı transferi ve kirlenme direnci sağlarken.480VTam otomatik 24 saat çalışması olan şebekeler.
Temel Faydalar
- Kalıcı ısı değişimi:Tüplü değişkenler, zor beslemelerde plakalardan daha iyi ölçeklendirme / erozyon toleransına sahiptir.
- Katı maddelerde istikrarlıdır:Yüksek hızlı zorlu dolaşım ΔT/LMTD'yi korur ve çöküntüyü sınırlandırır.
- Düşük OPEX:Mekanik buhar kompresyonu, çalıştırıldıktan sonra taze buharı en aza indirir.
- Geniş çalışma penceresi:Konsantrasyon, ana likör geri kazanımı veya ZLD öncesi kristalize için yapılandırılabilir.
- Kolay bakım:Düz tüp veya U tüp paketleri, temizleme ve CIP hazır tasarımı.
Süreç ve Termal Ekonomi
İkincil buhar, doymak sıcaklığını yükseltmek için mekanik olarak sıkıştırılır ve ısıtma ortamı olarak tekrar kullanılır.Değişken kimyasallar arasında ısı transferi katsayısının korunması.
Elektrik Entegre 480V
Düşük voltajlı entegrasyon480V / 60 Hz(50-60 Hz yapılandırılabilir). VFD tahrikli kompresör ve pompalar, yumuşak başlangıç ve şebeke uyumluluğu için isteğe bağlı AFE/harmonik filtreler. İsteğe bağlı olarak mevcut olan MV transformatörleri.
Malzemeler ve Temizlenebilirlik
Islak parçalarSS316L/duplex;Titanyum/HastelloyKlorit/korosif servis için seçenekler: boşaltılabilir düzenler, çıkarılabilir kanal başları, CIP kayması ve uzun kampanyalar için anti-skala dozajı.
Süreç Özetleri Tubular MVR
- Beslenme koşullandırması:çekim/filtrasyon, yumuşatma veya pH düzeltme, ölçeklenmeyi/korrozi azaltmak için.
- Tüplü ısıtıcı + ayırıcı:Hafif ve verimli buharlaşma için vakum altındaki yüksek hızlı döngü.
- MVR sıkıştırması:Kompresör boşaltması ΔT'yi belirler; kabuk vakumu kaynama noktasını belirler.
- Kondensat yönetimi:Yeniden kullanım veya uyumlu akıntı için cilalama (filtre/RO/AC).
- Merkezi yönlendirme:Kristalliser/sentrifüj/kurutma makinesine veya akış sayfası/ZLD başına geri dönüştürmeye.
Ana Bileşenler
- Kabuklu kabuklu tüp ısıtma makinesi (düz/U-tüplü)zorla dolaşımpompa
- MVR mekanik buhar kompresörü (turbo/Roots) VFD ile
- Buhar-sıvı ayırıcı, kondansör, vakum/NCG taşıma kayması
- PLC/HMI/SCADA; aletler (T/P/akış/cond/seviye); tarihçi ve uzaktan erişim
- CIP kayma; anti-skala dozlama; isteğe bağlı olarak kondensat cilalama filtreleri/RO
Performans ve Boyutlandırma
| Parametreler |
Tipik Aralık* |
| Güç kaynağı |
480VLV, 60 Hz (50-60 Hz yapılandırılabilir) |
| Operasyon |
Sürekli, 7/24 |
| Elektrik kullanımı (MVR) |
~15-40 kWh buharlaştırılmış su ton başına (ödev/CR bağımlı) |
| Kabuk basıncı (vakum) |
~6-25 kPa ((abs), besleme/ΔT bağımlı |
| Buhar talebi |
Başlatıldıktan sonra çok düşük (yalnızca yedek / yardımcı) |
| Malzemeler |
SS316L / çift katlı; Ti/Hastelloy talep üzerine |
* Performans, besin tuzluluğu/viskozluğuna, kirlenme eğilimine, sıkıştırma oranına ve değişken tasarımına bağlıdır.
Sık Sorulan Sorular
Ne zaman lakabı yerine tüplü/lakabı ve çerçeveyi seçersiniz?
Tüp değişkenleri, daha yüksek dayanıklılık ve daha kolay mekanik temizlik sunan ölçekleme, partiküller veya erozyon riski için tercih edilir.
Mevcut ZLD trenimize entegre olabilir mi?
Evet, genelde RO/NF öncesi konsantrasyonu akım öncesi ve kristalleştirme/sert maddelerin aşağı akım yönetimi ile eşleştirilmiştir.
Ölçeklendirme nasıl yönetiliyor?
Optimize ΔT / LMTD ve hız, anti-skala dozlama, planlı CIP ve agresif tuzlu sular için malzeme yükseltme (örneğin, Ti).
