Endüstriyel Su Distiller Vakum Buharlaştırma Makinesi TVR Evaporatör
Açıklama
TVR evaporatör sistemi, ikincil buharı doğrudan tahliye eden sisteme göre geliştirilmiştir.İkincil buharın bir kısmını geri kazanmak için bir jet ısı pompası kullanır.Jet ısı pompası 1 kg yüksek basınçlı buhar yalnızca 0,3 kg ikincil buhar çıkarabildiğinden, bu sistem basit ve kompakt olmasına rağmen enerji verimliliği nispeten düşüktür.Isı pompası buharlaştırmanın yaygın biçimleri genellikle yukarıda bahsedilen jet ısı pompası buharlaştırma (TVR) ve doğrudan sıkıştırmalı ikincil buhar mekanik sıkıştırmalı ısı pompası buharlaştırmadır (MVR).Son yıllarda mühendislik malzemeleri, yapı ve üretim teknolojisindeki önemli ilerlemeler ve enerji fiyatlarının artması ile mekanik sıkıştırmalı ısı pompaları giderek daha önemli hale gelmiştir.Isı pompaları, çeşitli seyreltik çözeltilerin buharlaştırılması ve konsantrasyonu için yaygın olarak kullanılmaktadır.Gerçek endüstriyel üretimde, ısı pompası buharlaştırma teknolojisinin kullanımının çok ekonomik olduğu kanıtlanmıştır.Isı pompası cihazının daha fazla ısı enerjisi elde etmek için sadece az miktarda yüksek kaliteli enerji tüketmesi yeterlidir, bu da enerji israfını azaltır.Çoğu uygulamada, ısı pompası buharlaşmasının enerji tüketimi, tek etkili veya çok etkili buharlaştırmadan çok daha düşüktür ve ısı pompası teknolojisinin kullanımı çok sayıda kazan dairesinin yerini alabilir, yakıt tasarrufu sağlar, atmosferik kirliliği azaltır ve atık ısı kullanımını azaltmak.Isı kirliliğinin bir sonucu olarak, şehrin çevre temizliğinin iyileştirilmesi zorunludur ve bu aynı zamanda ekolojik denge için de faydalıdır.Isı pompası buharlaştırma, düşük enerji tüketimi ile çok güvenilir bir buharlaştırma yöntemidir.Enerji tasarrufu ve stabilitesi nedeniyle kimyasal proseslerde yaygın olarak kullanılmaktadır.
Şartname
10T/h Evaporatör çalıştırma maliyeti karşılaştırması | |||
İsim | MVR buharlaştırıcı | Üç etkili evaporatör | |
Buhar tüketim maliyeti | 0,6(malzeme ön ısıtma buhar tüketimi)t/h×180RMB/t=108RMB/h | [4.0+0.6(malzeme ön ısıtma buhar tüketimi)]t/h×180RMB/t=828RMB/h | |
Elektrik şarjı | 500kw/saat×0.80RMB/kw=400RMB/saat | 160kw/saat×0.80RMB/kw=128RMB/saat | |
Yoğunlaştırılmış suyun geri kazanılması | 10,6t/sa×3RMB/t=32RMB/sa | 14,6t/sa×3RMB/t=44RMB/sa | |
Saat başına işletme maliyeti | 108+400-32=476RMB/sa | 828+128-44=912RMB/sa | |
Yıllık işletme maliyeti | 476RMB/saat×24saat×300gün=3427200RMB | 912RMB/saat×24saat×300gün=6566400RMB | |
Yıllık işletme maliyeti farkı:6566400-3427200=3139200RMB |
Özellik
MVR cebri sirkülasyonlu buharlaştırma sistemi, evaporatör, ayırıcı ve cebri sirkülasyon pompası ve buhar kompresörünün ana ekipmanından oluşur.Malzeme, buharlaştırıcının borusundaki borunun dışındaki buharla ısı alışverişi yapar ve sıcaklık yükselir;sıcaklık artışından sonraki çözelti, buhar ve çözelti olmak üzere iki faza bölünür ve buhar ayırıcıya yükselir ve buğu çözücü, buharda bulunan sıvıyı ayırır.Damlacıklar saflaştırılır ve kompresöre gönderilir.Kompresör, buharı sıkıştırır ve ikincil buhar geri dönüşümünü ve sürekli buharlaşmayı gerçekleştirmek için buharı ısıtmak için evaporatör kabuğuna taşır.Buharlaştırma, malzemeden taşan ikincil buhar üretir, malzeme aşırı doymuş malzemeye konsantre edilir, kristalleştirilir ve kristal bulamaç, boşaltma pompası tarafından sirkülasyon boru hattından çıkarılır;ana likör cebri sirkülasyon pompasına girer, sirkülasyon pompasının etkisi altında evaporatöre girer ve sonra buharlaşır.Bu döngü, konsantre olmak ve kristalleşmek için sürekli olarak buharlaştırılır.Aşağıdaki avantajlara sahiptir: 1. Yüksek viskoziteli malzemeler için uygundur, 2. Parçacıklı malzemeler;3. Yüksek konsantrasyon oranı;4. Boru hattının yüksek akış hızı, kuru duvar veya ölçek kolay değildir.
Uygulama
Proses endüstrisi için buharlaşma ve konsantrasyon
1)gıda fermantasyonu (aginomoto, sitrik asit, nişasta ve şeker)
2) eczane (geleneksel Çin tıbbı hazırlığı, batı tıbbının düşük sıcaklık konsantrasyonu)
3) ince kimyasal (pestisit, sentetik boyalar, organik pigmentler, boyalar, baharat ve öz, kozmetik)
4)klor kimyasalı (tuzlu su konsantrasyonu)
5) deniz suyu tuzu
6) metalurjik
endüstriyel atık su için "sıfır salınımlı" çözüm
1) Amonyak ve klorür atık suyu, çoklu inorganik tuzlu atık su
2) galvanik atık su
3) atık su baskı ve boyama
4) gıda endüstrisi atık suları
5) kağıt atık su
6) petrokimya, metalurji atık su

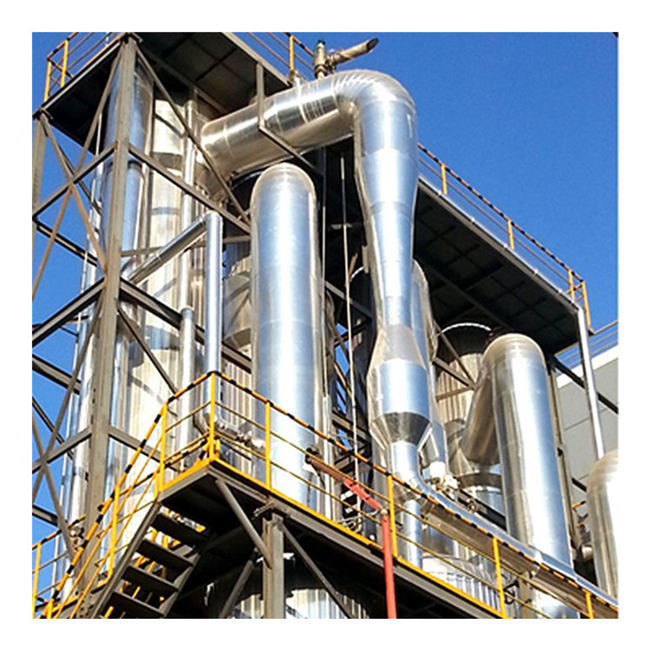

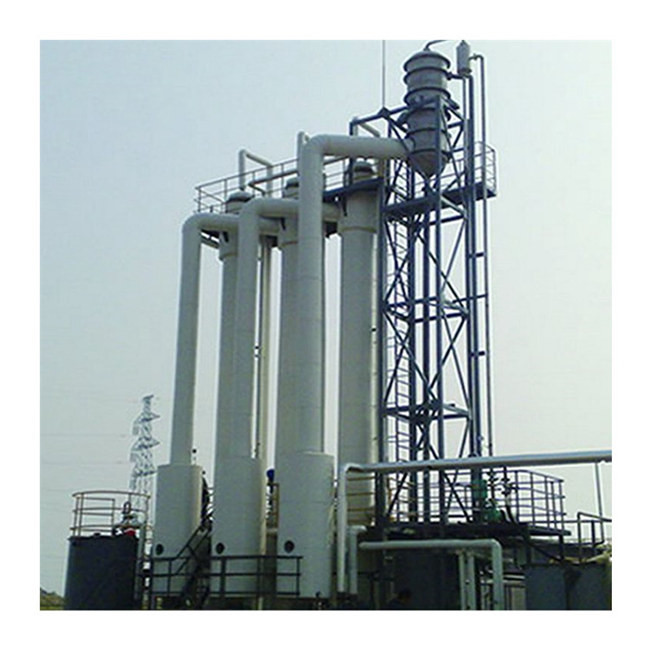

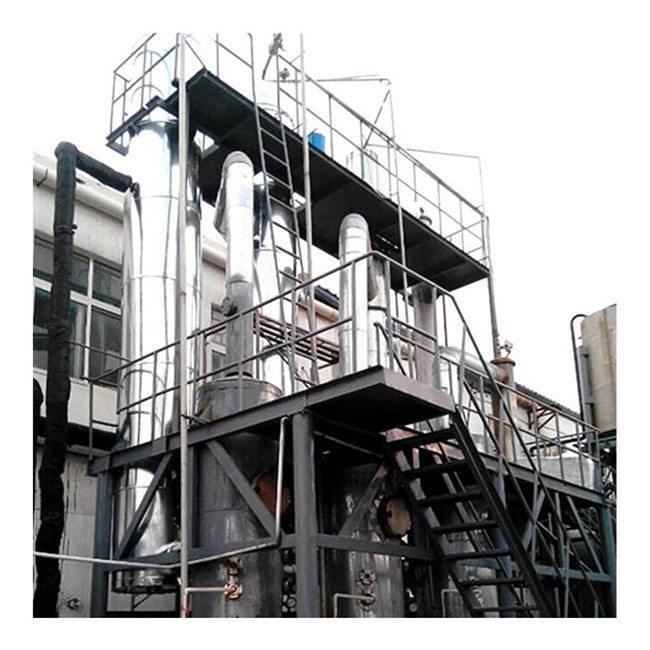

Resim
