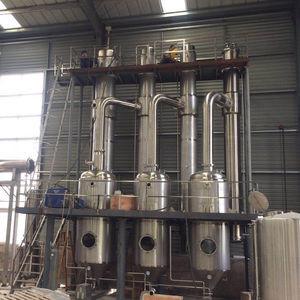

Uçucu Yağ Damıtma Ekipmanında Kullanılan Zorla Dolaşımlı MVR Evaporatör Sistemi

Yiyecek ve İçecek, Kimya endüstrisinde özelleştirilmiş TVR Evaporatör sistemi

Termal Buhar Yeniden Sıkıştırma (TVR)

Buhar ısıtmalı evaporatör sisteminin enerji tüketimini azaltmak için bir yöntem.

Geri dönüştürülmüş düşük basınçlı buharı sürüklemek ve birleşik buharı daha kullanışlı bir ara basınçta boşaltmak için bir buhar püskürtücüye itici sıvı olarak yüksek basınçlı buhar kullanır.

Buhar sıkıştırma döngüsü, basınçtaki artışla artan düşük basınçlı buharın yoğuşma sıcaklığına bağlıdır.

Termal Buhar Yeniden Sıkıştırma Evaporatörleri Nasıl Çalışır?

Enerji tüketimini azaltmak için, bir evaporatörden gelen su buharı bir termokompresöre alınır ve yüksek basınçlı buharla sıkıştırılır, böylece evaporatör ısı eşanjöründe yoğuşabilir.Ortaya çıkan basınç, itici buhar ve su buharınınkine göre orta düzeydedir.Bir termo kompresör, bir buharlaştırıcıda vakumu korumak için kullanılan bir buhar jetli hava ejektörüne benzer.

Bir evaporatörden çıkan buharın sadece bir kısmı bir termokompresörde sıkıştırılabilir ve geri kalanı bir sonraki etkili ısı eşanjöründe veya bir kondansatörde yoğuşturulur.Enerji tüketimini azaltmak için normalde tek etkili bir buharlaştırıcıda veya çift veya üçlü etkili bir buharlaştırıcının ilk etkisinde bir termo kompresör kullanılır.Mekanik yeniden sıkıştırma gibi, termal yeniden sıkıştırma, sıkıştırma oranını en aza indirmek için ısı eşanjöründeki düşük kaynama noktalı yükselme sıvılarına ve düşük ila orta diferansiyel sıcaklıklara daha uygundur.

Termal yeniden sıkıştırmalı çift etkili evaporatör, geleneksel çift etkili evaporatöre göre %33 daha az buhar gerektirir.Temelde, termal yeniden sıkıştırma ile çift etki için buhar kullanımı, üçlü etkili bir buharlaştırıcınınkiyle karşılaştırılabilir.

UYGULAMA

Evaporatör Düşen Film TVR, tam otomatik ve sürekli bir buharlaştırma sistemi sağlar.Evaporatör Düşen Film TVR, tüm ürün yelpazesinin üretimi için uygundur.Sistem müşteriye özel tasarlanmıştır ve bu nedenle çok çeşitli ürün bileşimleri ve kapasiteleri için kullanılabilir.

ÖNE ÇIKANLAR

Yüksek hijyen standartları nedeniyle uzun üretim süreleri

Kanıtlanmış teknoloji

Tamamen temizlenebilir (Yerinde Temizlik)

ÇALIŞMA PRENSİBİ

Buharlaştırıcı Düşen Film TVR, ıslak işlem alanından beslenir.Denge tankından ürün, nihai ürün taleplerine bağlı olarak en az birinci kalantrinin kaynama sıcaklığına kadar ısıtılır.Bu, kondens, fazla buhar, buhar ve/veya sıcak su kullanılarak plakalı ısı eşanjörleri, borulu ısı eşanjörü ve/veya doğrudan ısıtıcılar tarafından yapılabilir.Isıtma işleminden sonra ürün, ürünün buharlaşmaya başladığı ilk kalantriye beslenir.Evaporatör düşen film prensibine göre çalışır, bu da ürün ve buharın borulardan aşağıya doğru aktığı anlamına gelir.Altta konsantre düşer ve buhar separatöre emilir, bu sayede daha küçük konsantre damlacıkları buhardan ayrılır.Konsantre ürün bir sonraki geçişe pompalanır ve bu sayede ürün daha da konsantre hale gelir.Nihai kalandri geçişinden sonra ürün, ürüne ve gerekli konsantre özelliklerine bağlı olarak bir sonraki kalandriyeye, kurutucunun konsantre tanklarına veya flaş soğutucu ile kristalizasyon tanklarına pompalanır.Suyun buharlaşma miktarı sınırlı ve gerekli sıcaklık farkı nispeten yüksek olduğundan, itici güç olarak buhar kullanılır.Buna termal buhar yeniden sıkıştırma (TVR) denir.Kapasite ve özel ürün ihtiyaçlarına bağlı olarak kademe sayısı ve termo-kompresörler tanımlanır.Konsantre akışındaki bir yoğunluk kontrolörü, termo-kompresöre giden buhar akışını ayarlamak için kullanılır.

Termal Buhar Yeniden Sıkıştırma Evaporatörleri Nasıl Çalışır?

Enerji tüketimini azaltmak için, bir evaporatörden gelen su buharı bir termokompresöre alınır ve yüksek basınçlı buharla sıkıştırılır, böylece evaporatör ısı eşanjöründe yoğuşabilir.Ortaya çıkan basınç, itici buhar ve su buharınınkine göre orta düzeydedir.Bir termo kompresör, bir buharlaştırıcıda vakumu korumak için kullanılan bir buhar jetli hava ejektörüne benzer.

Bir evaporatörden çıkan buharın sadece bir kısmı bir termokompresörde sıkıştırılabilir ve geri kalanı bir sonraki etkili ısı eşanjöründe veya bir kondansatörde yoğuşturulur.Enerji tüketimini azaltmak için normalde tek etkili bir buharlaştırıcıda veya çift veya üçlü etkili bir buharlaştırıcının ilk etkisinde bir termo kompresör kullanılır.Mekanik yeniden sıkıştırma gibi, termal yeniden sıkıştırma, sıkıştırma oranını en aza indirmek için ısı eşanjöründeki düşük kaynama noktalı yükselme sıvılarına ve düşük ila orta diferansiyel sıcaklıklara daha uygundur.

Termal yeniden sıkıştırmalı çift etkili evaporatör, geleneksel çift etkili evaporatöre göre %33 daha az buhar gerektirir.Temelde, termal yeniden sıkıştırma ile çift etki için buhar kullanımı, üçlü etkili bir buharlaştırıcınınkiyle karşılaştırılabilir.

MVR ve üçlü etkili buharlaştırma ekipmanı çalıştırma maliyeti karşılaştırması:

SSS

Bir MVR ve TVR buharlaştırıcı arasındaki fark nedir?

MVR bir Mekanik Buhar Yeniden Sıkıştırma sistemidir, enerji kaynağı Güç/Elektriktir, çok düşük enerji tüketimi

TVR bir Termal Buhar Yeniden Sıkıştırma sistemidir - enerji kaynağı buhardır, enerji tüketimi buharlaşma aşamalarının (calandrias) sayısına bağlıdır.

Neden Falling Film evaporatörü kullanıyorsunuz?

Düşen film buharlaştırıcı, suyu çok enerji verimli bir şekilde çıkarmanın nazik bir yoludur.Yüksek buharlaşma için küçük ayak izi.

Toplam katılarda ne kadar yükseğe çıkabilirsiniz?

Bu, ürünün türüne çok bağlıdır, tüm ürünler ayrı ayrı düşünülmelidir, çoğunlukla yapışkanlık ve viskozite toplam katıları belirleyecektir.

Viskozitenin buharlaştırıcı kullanma olasılığı üzerinde bir etkisi var mı?

Evet, iyi bir buharlaşma için viskozite çok kritik bir faktördür, ürün pompalanabilir olmalıdır.

Düşen bir film buharlaştırıcıda ne tür ürünler çalıştırabilirsiniz?

Hemen hemen tüm pompalanabilir sıvılar ve çözünür ürünler, düşen bir film buharlaştırıcı üzerinde çalıştırılabilir.

Termal buhar yeniden sıkıştırma buharlaştırma kristalleştirici parametreleri:

Buharlaşma(t/h) 0.5-4

Ham buhar tüketimi (t/h) 0,2x buharlaşma/üç etkili ölçüm cihazı

Ham buhar basıncı (MPa) 0.2-0.4

Buhar enerjisi tüketim oranı(t/t) 0,02

Elektrik gücü(Kw) (28-62)x buharlaşma

Kompresör, 10-40 ℃ sıcaklık aralığı sağlar

Buharlaşma sıcaklığı aralığı 40-80 ℃
