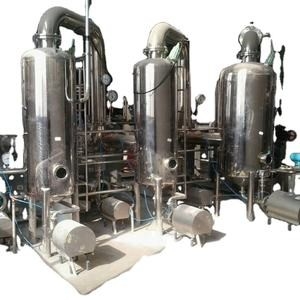

Yüksek verimli TVR Paslanmaz Çelik Buharlandırıcı TVR Destilasyon Kolonu Buhar Jet Pompası ile Endüstriyel ölçek
TVR buharlaştırıcıları
TVR buharlaştırıcıları, buhar ayırıcıdan buharın bir kısmını yeniden sıkıştırmak ve ilk aşamayı ısıtmak için buharla karıştırmak için Termal Buhar Rekompresyonu kullanır.
TVR buharlaştırıcısı için işlem
Thermal Vapour Recompression (TVR) normally takes place across one or more stages by utilizing medium or high pressure steam in an ejector which recycle a portion of the vapour from the vapour separator and mixing it with the steamBu karışım ilk buharlaşma aşamasının ısıtılmasında kullanılır.
TVR buharlaştırıcısı için buhar tüketimi, rekompresyonun gerçekleştiği aşama sayısına bağlı olarak, yaklaşık 0,3 - 0,07 kg buhar/kg su buharlanması arasında değişecektir.
Bu tasarım, düz buharla ısıtılmış tasarımlardan daha ucuz makineler sağlar, ancak motor buhar basıncı gerektirir.
Termo kompresörler
Termo kompresörler, atık buharı başka bir yerde kullanmak için yakalayıp yeniden sıkıştırarak ısı enerjisini geri dönüştürmek için tasarlanmıştır.
Termokompresörler, ejektorlar gibi hareketli parçalara sahip değildir.
Termo kompresör, yüksek basınçlı buharı, buhar sandığına giren ve nozelden genişleyen bir hareket sıvısı olarak kullanır.
Yüksek hızlı buhar daha sonra atık buharı, sıvıların birleştirildiği bir karıştırma odasına sokar.
Karışık sıvılar daha sonra ters yönde bir nozel olarak hareket eden ve hız enerjisini basınç enerjisine dönüştüren difüzör aracılığıyla hemen basınca yeniden sıkıştırılır.
Termo kompresörler gıda, petrol, kimyasal, enerji ve kağıt endüstrilerinde uygulamalar için tasarlanmıştır.Termal rekompresyon, tipik olarak süt ve meyve suyu endüstrilerinde konsantrasyon sürecinde buharlaştırıcılardan buhar toplamak ve yeniden kullanmak için uygulanır..
Tüm termo kompresörler müşteri şartlarını karşılamak için özel tasarlanmış ve performans test edilmiştir.
Termo kompresör ısı geri kazanma sistemleri hakkında daha fazla bilgi edinmek ve özel işleminizi veya uygulamanızı tartışmak için lütfen bizimle iletişime geçin.
Özellikleri
Buharlanma enerjisinin sadece bir kısmı canlı buhar şeklinde kullanılmalıdır.
Düşük yatırım maliyetleri.
Mevcut tesislerde yenilenme mümkündür.
Çeşitli uygulamalara uygundur.
Değişiklikler
Buhar tüketimini azaltmak için aşama sayısını artırmak.
Tuz ayrımı ile ya da olmadan.
Farklı ön ısıtma kavramları.
Karıştırma veya yüzey kondensatörlerinde fazla buharın yoğunlaşması.
| Performans Karşılaştırması için FarklıBuharlaştırıcı | ||||
| Ürün | Tek efektli buharlaştırıcı | Çoklu efektli buharlaştırıcı | TVR buharlaştırıcısı | MVR buharlaştırıcısı |
| Enerji tüketimi | enerji tüketimi diğerlerinden çok daha yüksek, 1 ton su teoride 1 ton buhar tüketir | nispeten enerji tasarrufu | Geleneksel çoklu efektli buharlaştırıcıya dayalı, bir efekt daha eklendi, ancak daha yüksek basınçlı buhar ile çalıştırılmalıdır | Buharlaştırıcı için en enerji tasarrufu teknolojisi, ancak 10-40kwh güç tüketimi |
| Kat alanı | Küçük | büyük | büyük | küçük |
| Enerji kaynakları | buhar ve güç, buhar boru ağı ve kazan gerekir | buhar ve güç, buhar boru ağı ve kazan gerekir | Buhar ve güç, buhar boru ağı ve kazan, yüksek basınçlı buhar gerekiyor. | Elektrik, boru ağına gerek yok, tüm kapalı döngü dolaşım sistemi |
| Otomatiklik | Yarım otomatik | Tam otomatik çalışma, sürekli buharlaşma | Tam otomatik çalışma, sürekli buharlaşma | Tam otomatik çalışma, sürekli buharlaşma |
Çalışma prensibi çizimi

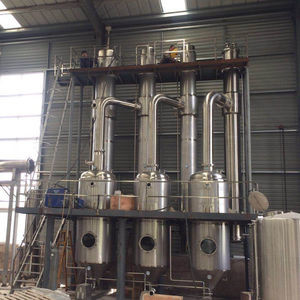

Atölye alanı
Sertifika
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
