Kağıt hamurundan kaynaklanan siyah atık su için yastık kılıfı eşanjörü
Lazer kaynak ısı transfer plakası:
Isı transfer plakası, otomatik lazer kaynak ve şekillendirme işlemi ile yapılır.Özel yastık yapısı, akışkanı en iyi türbülanslı hale getirir, verimli ısı transferi sağlar ve toz direnci, yüksek sıcaklık ve yüksek basınç direnci, kolay temizlik vb. özelliklere sahiptir.
Isı transfer plakası prensibi:

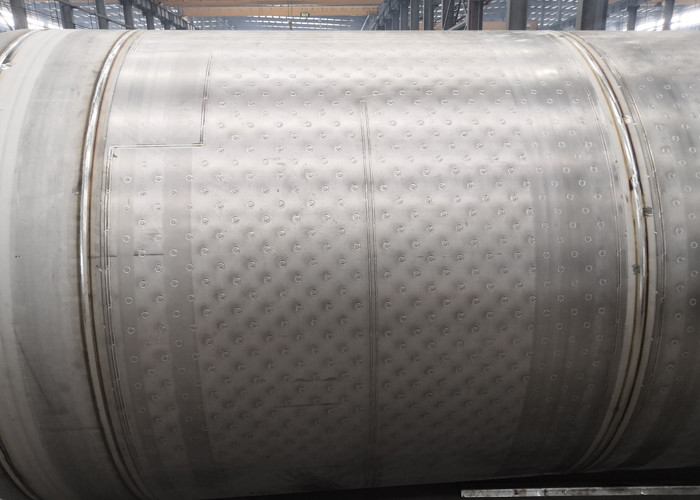

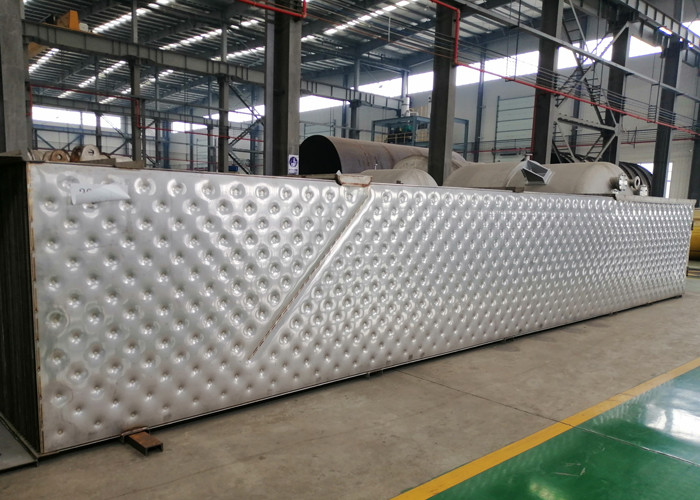

Isı transfer plakası, tamamen lazer kaynak işlemi ile kaynaklanmış iki ince plakadan oluşur ve orta alan yastık deseniyle doludur;şekillendirme işleminden sonra ısı transfer plakasının içinde yastık şeklinde boşluk oluşur.Yastık tasarımı mükemmel türbülans yaratır ve kendini destekleyen bir yapı sağlar.Pratik uygulamada, ısı transfer plakasına giren ve çıkan sıvının arayüz konumunu, plakadaki sıvının akış hızını ve akış hızını ayarlamak ve kontrol etmek için genellikle ısı transfer plakasına ek kaynak yolu eklenir. ısı transferi etkisi.
Siyah likör, hamurlaştırma tamamlandıktan sonra kraft hamurlaştırma işleminden kaynaklanan atık likördür.Orijinal pişirme inorganik elementlerinin çoğunu ve bozulmuş, çözünmüş ahşap maddeyi içerir.İkincisi, asetik asit, formik asit, sakarinik asitler, sayısız diğer karboksilik asitler (tümü sodyum tuzları gibi), çözünmüş hemiselülozlar (özellikle ksilanlar), metanol ve yüzlerce başka bileşen içerir.Son derece karmaşık bir karışımdır.%15 katı maddede yaklaşık 7 ton siyah likör (toplam katı ile yaklaşık %10 organik kimyasal ve %5 inorganik kimyasallar, bir ton kağıt hamuru başına üretilir. Siyah likör, yakılmadan önce mümkün olduğunca yüksek bir katı içeriğine konsantre edilmelidir. ısı geri kazanımını en üst düzeye çıkarmak için geri kazanım kazanı Viskozite %50'nin üzerindeki konsantrasyonla hızla yükselir, yumuşak odun siyah likörleri sert ağaç siyah likörlerinden daha viskozdur.Siyah likör genellikle %65-%70 katı içeriğinde ateşlenir.

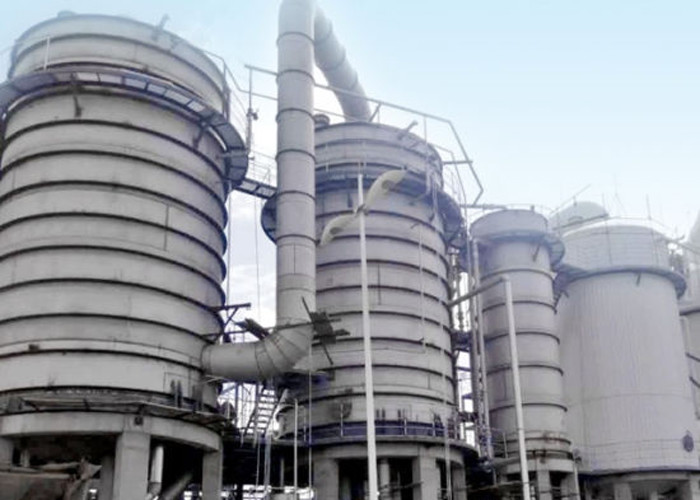

Siyah likör buharlaşması
Kağıt hamurundan geri kazanılan siyah likör %14-17 çözünmüş katı içerir
Bu katılar, sindiriciye eklenen beyaz likörde bulunan yaklaşık 1/3 inorganik kimyasaldan oluşur.
Kalan 2/3, odundan çıkarılan organik kimyasallardan oluşur.
Siyah likör, ilave yakıt olmadan yanabilmesi için %60'ın üzerinde katı maddeye konsantre edilmelidir.
| kalem | 5 efekt istasyonu | kombine buharlaştırma işlemi | ||
| MVR ön konsantrasyonu | 5 etkili buharlaştırma istasyonu | |||
| Buharlaşma suyu (t/h) | 100 | 64.28 | 35.72 | |
| Gelen konsantrasyon (%) | 10 | 10 | 20 | |
| Çıkış konsantrasyonu (%) | 45 | 20 | 45 | |
| Evaporatör alanı(㎡) | 10000 | 8500 | 4000 | |
| Kondenser alanı(㎡) | 800 | / | 300 | |
| Tüketim | Buhar (t/saat) | 25 | / | 9 |
| Elektrik(kWh/saat) | 500 | 1600 | 180 | |
| Su (t/saat) | 900 | / | 350 | |
| İşletme gideri | RMB/saat | 4500 | 960 | 1633 |
| RMB/T su buharlaşma kapasitesi | 45 | 25.93 | ||
| RMBx10000/Gün | 10.8 | 6.2 | ||
| RMBx10000/Yıl (340gün) | 3672 | 2115 | ||
En temiz kondensatlar
Evaporatör kanallarında ve lamellerde yüksek verimli yoğuşma ayrımı ve ayrıca kirli yoğuşma fraksiyonlarının entegre sıyrılması, temiz ve yeniden kullanılabilir su üretir.Sıvıdaki metanol, kondensattan ayrılır ve metanol sıvılaştırma sisteminde yardımcı yakıt olarak geri kazanılır.
Etkili klorür ve potasyum giderimi
Entegre sistemde kristalizasyon teknolojisi kullanılmaktadır.Kristalizasyon işlemi için buharlaştırıcıdan gelen ikincil buhar kullanılarak enerji korunur.
Mümkün olan en iyi enerji verimliliği
Tam entegre kirli kondensat sıyırma, optimize edilmiş sıvı dağılımı ve çeşitli ısı kaynaklarını tek bir termal etki içinde kullanma yeteneği, mümkün olan en iyi kullanılabilirliği ve enerji verimliliğini sağlarken benzersiz müşteri gereksinimlerini karşılayan bir buharlaştırma sistemi sağlar.

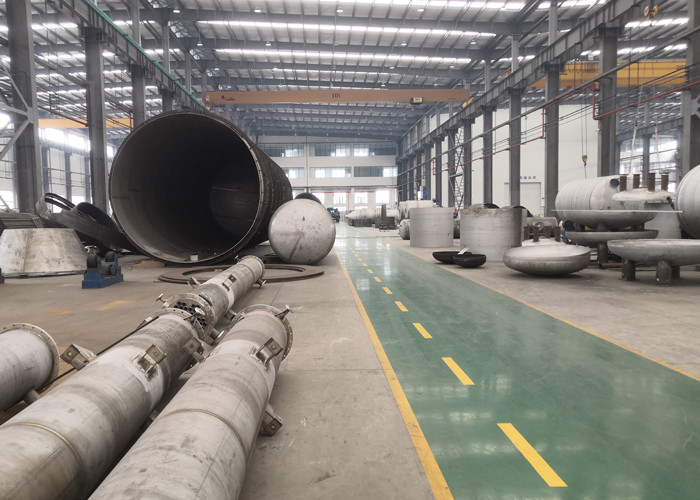

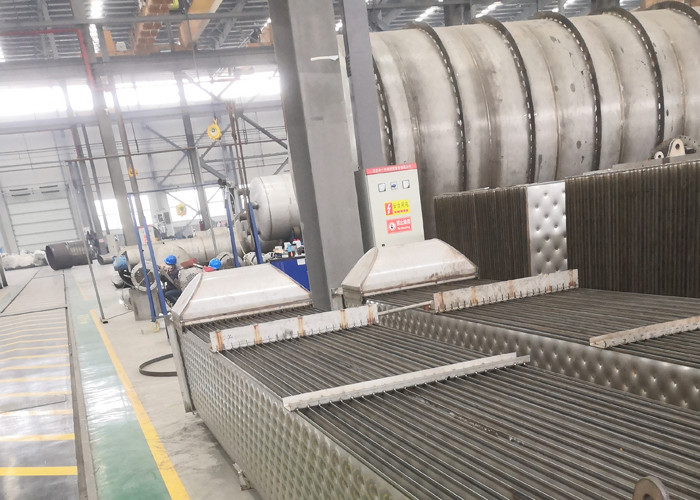

Üretim süreci
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
