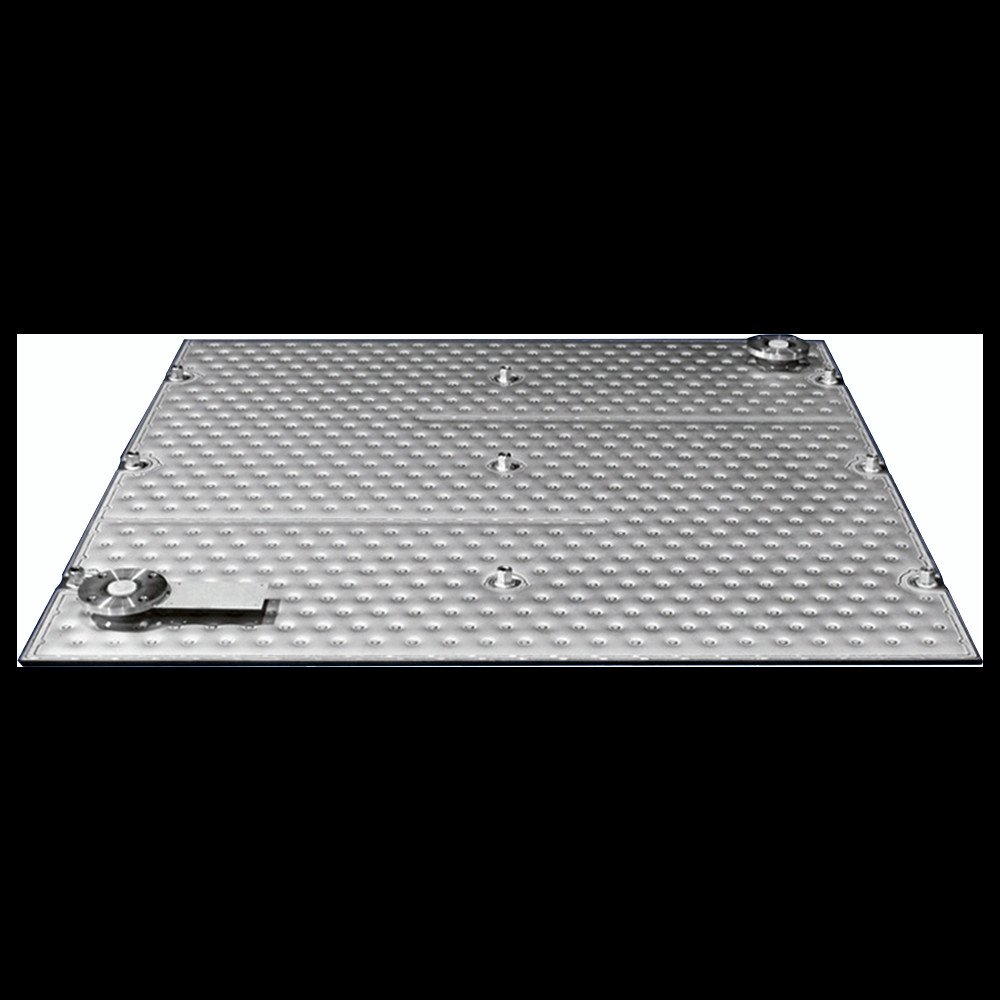

Yastık plaka ısı değiştiricileri, dalgalı, "yastık şeklinde" bir yüzey oluşturan bir şişme süreci olan tamamen kaynaklı bir ısı değiştiricidir.Yastık plakaları, kabuk ve boru ve plaka ve çerçeve ısı değiştiricileri gibi eski makinelerle karşılaştırıldığında nispeten yeni bir icattır.Geometrik esnekliklerinden dolayı, soğutma veya ısıtma kaplarının yanı sıra "plaka tipi" ısı değiştiricileri olarak kullanılabilir.Süreç endüstrisi şu anda yastık plaka ekipmanlarına daha fazla dikkat ediyor ve kullanıyor.
İnşaat

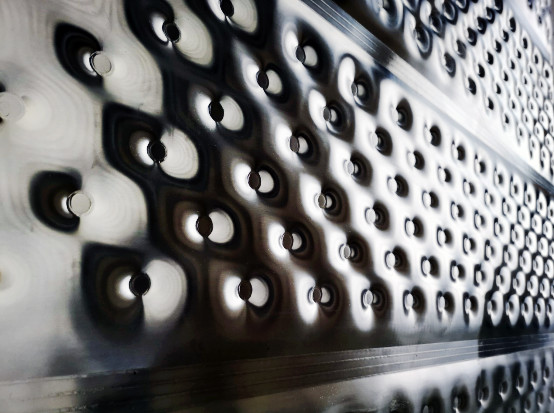

Yastık plakaları, iki ince metal levhanın tüm yüzey üzerinde birbirine yerleştirildiği bir şişirme işlemiyle üretilir.lazerya dadirenci kaynak- Taşların kenarları, bağlantı portları hariç, dikiş kaynakla mühürlenir.İnce metal levhalar arasındaki boşluk bir hidrolik sıvı tarafından basınç altına alınır ve plakaların plastik oluşmasına neden olur., bu da sonunda karakteristik dalgalı yüzeylerine yol açar.
Temel olarak, iki farklı yastık plaka türü vardır: tek gravürlü ve çift gravürlü.Ceketli gemiler, ikincileri ise yastık plaka ısı değiştiricileri üretmek için bir yığın (banka) olarak monte edilir.Tek baskılı yastık plakaları, taban plakanın üst plakadan önemli ölçüde daha kalın olduğunda oluşurDaha ince üst plaka deforme olurken, taban plaka düz kalır.
Ek olarak, "baffle" seam weldings are frequently used on pillow plates to provide targeted flow direction in the channels of the pillow plate in situations where flow distribution or fluid velocity may be an issueYastık plaka ısı değiştiricilerinde, komşu yastık plakaları arasındaki kanallardaki defler aracılığıyla akış yönlendirmesini sağlayan bir teknik yakın zamanda sunulmuştur.
Yastık plakaları, tasarımları sonucunda hermetik olarak mühürlenir, bu da üretim sırasında yüksek düzeyde yapısal istikrar, otomasyon ve uyarlanabilirlik sağlar.100 MPa'dan fazla basınçta ve 800 °C'ye kadar sıcaklıkta, yastık plakaları kullanılabilir.
Teknik parametreler
Ürün Adı | Yastık plaka ısı değiştiricisi |
Malzeme | Paslanmaz çelik |
Renk | Nikel Beyaz |
Standart | DIN GB ISO JIS BA ANSI ASMI |
Sınıf | SUS201,SUS304,SUS316,DSS2205 |
Genel bakış Çift yastıklı baskılı levha malzemesi oranları | Yastık plaka 0.8mm + 0.8mm Yastık plaka 1.0mm + 1.0mm |
Genel bakış tek yastıklı baskılı levha malzemesi oranları | Yastık plaka 0,8 mm + 2,0 mm taban plaka Yastık plaka 1.0 mm + 2,5 mm taban plaka Yastık plaka 1,2 mm + 4,0 ila 15 mm taban plaka Yastık plaka 1,5 mm + 4,0 ila 15 mm taban plaka Yastık plaka 2.0 mm + 5.0 ila 15 mm taban plaka |
Başvurular
Yastık plakalarının uygulanması, yüksek geometrik esneklik ve hemen hemen her süreçte iyi uyarlanabilirlik gibi olumlu özellikleri nedeniyle çok kapsamlıdır.Uygulamaları temel yapıya bağlıdır., yani yastık plaka bankaları veya yastık plaka kapalı tanklar.ama iç yüzeyde her nokta kaynak etrafında ince dikişler vardır ve temizlemek kolay değildir, bu nedenle iç yüzey sadece su, buhar veya soğutucu maddeler gibi kirlenmeyen sıvılar için uygundur.
1Yastık plaka bankaları (sıcaklık değiştiricileri)
Yastık plaka bankaları tipik olarak sıvı-sıvı, gaz-sıvı, yüksek viskozluklu veya kirli ortamlar, düşük basınç kaybı gereksinimleri, kondansiyon (örneğin üst kondansörler) içeren uygulamalarda kullanılır.düşen film buharlaşması (e. örneğin kağıt ve morluk endüstrisi), yeniden kaynatıcılar, su soğutma, katı maddelerin kurutma, yumuşak buz üretimi (gıda endüstrisi) ve daha fazlası.Bankalar doğrudan tankın içine batırılır.Banklar, tek tek plakaların yığınla ayrılabilmesi için inşa edilebilir, böylece kolay temizlik veya bakım sağlanabilir.
2Yastık plaka kapalı tanklar
Yastık plakalarının bugüne kadarki en geniş kapsamlı uygulaması, esneklikleri, ısı aktarımı için tam yüzey alanı kapsamaları, düşük sıvı tutma,uygun üretim maliyetleri ve zaman, ve özellikle steril uygulamalar için kolay temizlik. Tanklar, tank tabanını da içeren yüzeyin üzerinde, örneğin konik veya dişli, birden fazla ceketle donatılabilir.ve tankın içinde ek silindir kabukları içerebilirYastık plaka ceketli tankların tipik uygulama alanları gıda ve içecek endüstrisinde ve kimyasal ve ilaç endüstrisinde bulunmaktadır.
FAQ
1OEM servisi var mı?Evet, çiziminizi ve detaylı gereksinimlerinizi sağladığınız sürece.
2Nasıl kolayca öğrenebiliriz?Mo- Centrifuges uygun mu?Bize detaylı işleme malzeme özelliklerini sağladığınız sürece model seçimini yapmanıza yardımcı olacak deneyimli mühendis ekibimiz var.
3Montaj ve devreye sokma için teknisyen gönderebilir misiniz?Evet, yapabiliriz, çok hizmet veriyoruz, lütfen satış sonrası bölümümüze bakın.
4Rakiplerine kıyasla avantajın nedir?Kalite ve deneyim. Biz Çin'deki en iyi santrifüj tedarikçisiyiz, tasarımlarımız ve yapılarımız dünya lideri Alfa Laval, Westfaliar, Flottweg vb.
5Kaliteyi nasıl korursunuz?Fabrikam, 100 yıldan fazla deneyime sahip bir devlet şirketi. Sıkı bir operasyon politikası uygulanıyor.işletme ruhsatı olan işçiler, parçalar çoklu işleme, iletken ve elektrikli parçalar uluslararası ünlü marka.
6Son kullanıcılarınızı ziyaret edebilir miyiz?Evet, kullanıcılar ülkede ve yurtdışındadır, size isim listesini verebiliriz.
