Mekanik Buhar Rekompresyon Sistemi İçin Lazer Kaynatılmış Yastık Isı Değiştiricisi Plakaları

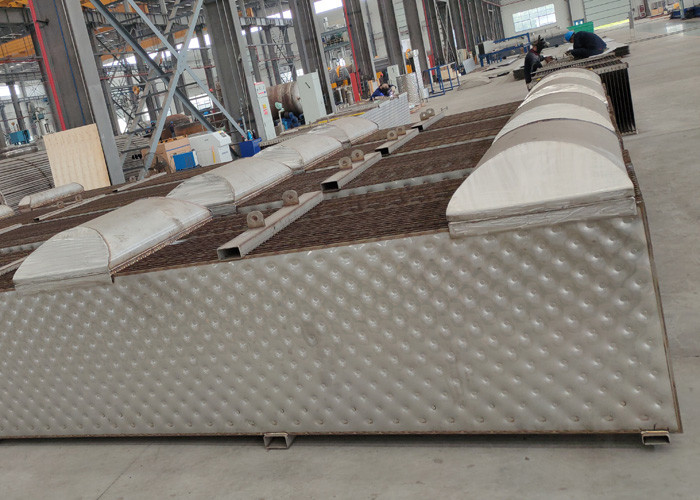

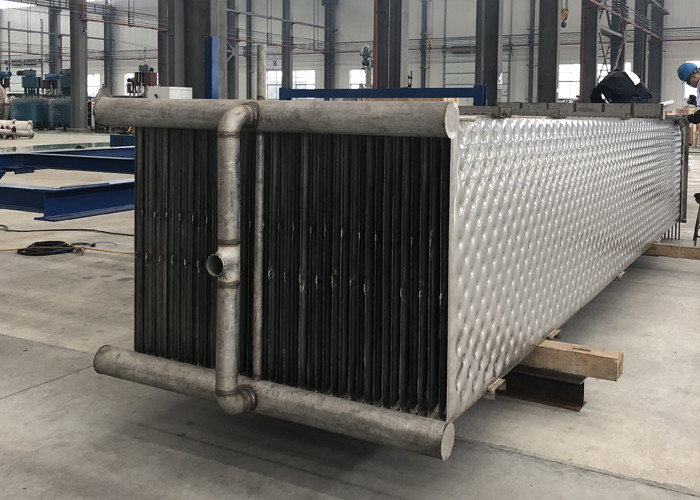

Mekanik Buhar Yeniden Sıkıştırma sisteminde kullanılan lazer kaynaklı Yastıklı ısı değiştirici plakalar

MVR Teknik Prensipleri

Mekanik Buhar Yeniden Sıkıştırma (MVR), buharlaşma enerjisi kullanımını %90 veya daha fazla azaltan, kanıtlanmış, enerji tasarrufu sağlayan bir evaporatif konsantrasyon teknolojisidir.

MVR, saf sıvı distilat ve konsantre ürün/atık oluşturmak için kondensattan geri kazanılan enerjiyi kullanır.

Boyle yasasından, bir gaz için PV/T'nin (Basınç * Hacim / Sıcaklık) sabit olduğu (PV/T=K) bilinir.Buharın sıkıştırılması sırasında basınç ve sıcaklık artar.Bundan, ısı enerjisi yeniden kullanılabilir.

Normalde sıkıştırmada kaybedilen enerji geri kazanılır ve bu da yüksek verimli bir buharlaştırma işlemine yol açar.

Bu sıkıştırma basit bir mekanik kompresör tarafından gerçekleştirildiği için işleme MVR adı verilir.

Mekanik Buhar Yeniden Sıkıştırma (MVR) evaporatörü

Mekanik buhar Yeniden sıkıştırma, geleneksel sistemlere kıyasla buharlaşma sürecinde kullanılan enerjiyi %90'a kadar azaltır.

Buharda bulunan ısı enerjisini yeniden kullanarak çalışır. Aksi takdirde bu enerji boşa harcanır. Tipik bir düşen film buharlaştırma tesisinde besleme sıvısı, Calandria adı verilen dikey bir odanın tepesine girer. Sıvı, çok sayıda dikey bölme boyunca dağılır. tüpler aşağı doğru akarken tüpün içinde bir film oluşturma eğilimindedir. Calandria'nın üst ve alt bölümleri arasında, tüplerin yüksek sıcaklıktaki bir buhar ceketinden geçtiği sızdırmaz bir bölge vardır. Bu bölüm, ısıtma eşanjörü.Sıcak buhar tüplerin dışında yoğunlaştıkça, tüplerdeki besleme sıvısının sıcaklığını yükselten gizli ısıyı serbest bırakır. konsantre viskoz bir sıvıdır. Buharlaşan su buhar olarak tüpü terk eder. Calandria'nın alt kısmında, konsantre sıvının bir kısmı toplanır ve çekilebilir, sıcak karışım Separatör adı verilen daha soğuk bir odaya geçer. konsantre sıvının daha fazlası çekilmek üzere dibe düşer ve buhar yukarı çıkar. Bu buhar şimdi başlangıçta sisteme beslenen enerjinin çoğunu içerir.

Turbo fan, Seperatörden buharı emer ve tekrar sıkıştırır, basıncı yükseltir ve böylece sıcaklığı, buharın bir kez daha ısı kaynağı olarak kullanılabileceği noktaya kadar yükseltir. Ünite son derece sağlam, gaz sızdırmaz turbo fandır. MVC buharlaştırma işleminin basıncı, sıcaklıkları ve hacimleri için idealdir. Kalbinde, bir jet uçağının hızından 1000 Km/s'nin üzerinde uç hızına sahip ultra yüksek hızlı bir pervane bulunur. Rotor muhtemelen en yüksek uca sahiptir. Şimdiye kadar üretilmiş herhangi bir kaynaklı pervanenin hızı. Yeniden ısıtılan buhar daha sonra, borulardan geçerken daha fazla besleme sıvısını buharlaştırmak için gereken ısı enerjisini sağlamak için Calandria'ya geri beslenebilir. Mekanik Buhar Sıkıştırma işlemi, yüksek enerji verimli ve Buharda bulunan gizli ısıyı tutmanın ve yeniden kullanmanın uygun maliyetli yolu. Aksi halde boşa gidecek olan enerji. İşlem başlatıldıktan ve sıcaklığa getirildikten sonra gereken tek enerji girdisi elektriktir.Turbo fanı sürmek için buz.

Enerji maliyetleri arttıkça Mekanik Buhar Yeniden Sıkıştırma (MVR) evaporatörlerinin kullanımı da artmıştır.MVR teknolojisini kullanarak mümkün olan enerji tasarrufu önemlidir.MVR evaporatörleri, değirmende tatlı su tüketimini en aza indirmek için temiz kondens üretirken çok düşük spesifik enerji tüketimi ile çalışacak şekilde tasarlanmıştır.
