Endüstriyel mekanik buhar yeniden sıkıştırma MVR
Bir ısı pompası, ek enerji kullanarak ısıyı daha düşük bir sıcaklık kaynağından daha yüksek bir sıcaklık talebine aktarmak için enerji kullanır.Endüstriyel ısı pompaları için ısı kaynağı proses atık ısısıdır.
Mekanik buhar yeniden sıkıştırma (MVR), buharın basınç ve sıcaklığının, karşılık gelen doyma sıcaklığıyla birlikte sıkıştırma yoluyla arttırıldığı açık bir ısı pompası sistemidir.Buharla yeniden sıkıştırma, MVR'nin özel bir varyasyonudur.Buharlaştırıcılar veya ocaklar gibi endüstriyel işlemlerden kaynaklanan düşük basınçlı buhar egzozu genellikle atmosfere verilir veya bir soğutma kulesinde yoğunlaştırılırken, aynı sahadaki diğer tesis işlemleri orta basınçlı buhar gerektirebilir.Bu ihtiyaçları karşılamak için yüksek basınçlı buharı bir kısma valfi boyunca genişletmek yerine, düşük basınçlı atık buhar, yeniden kullanılabilmesi için mekanik olarak daha yüksek bir basınca sıkıştırılabilir.Buharın yeniden sıkıştırılması, proses görevleri için kullanılabilir hale getirmek için buhardaki gizli ısının sıcaklığını artırmak için mekanik bir kompresöre dayanır.Avantajı, gerekli sıkıştırma enerjisinin, geri dönüştürülmüş buharda bulunan gizli ısı miktarına kıyasla çok küçük olması gerçeğinde yatmaktadır.
Buharın yeniden sıkıştırılmasının enerjik performansı, performans katsayısı (COP) ile ifade edilir.COP, net geri kazanılan ısının ve kompresör tarafından kullanılan enerjinin oranını verir.Bu durumda net ısı, su enjeksiyonu ile ilave buhar verimini içeren buhar üretimidir.Tipik ekonomik ve enerji verimli uygulamaların minimum COP değeri 3.5'tir.Bazı MVR uygulamalarının COP değeri 10 veya daha yüksektir.
Yüksek bir COP için temel unsurlar şunlardır:
Mutlak buhar basınçlarının düşük bir oranı.Maksimum oran için bir kılavuz 6'dır, ancak günlük uygulamada oran yaklaşık 3'tür.
Minimum kapasite.Bir kılavuz, saatte minimum bir ton buhardır. Sıkıştırmadan sonra su enjeksiyonu.
MVR evaporatörleri enerji tüketimini en aza indirir
MVR evaporatörleri (bazen Buhar Sıkıştırma Evaporatörü olarak da anılır), yüksek kondens kalitesi sağlarken minimum enerji tüketimi ve maksimum tesis kullanılabilirliği ile suyu değirmen sıvılarından veya atık sularından uzaklaştırır.

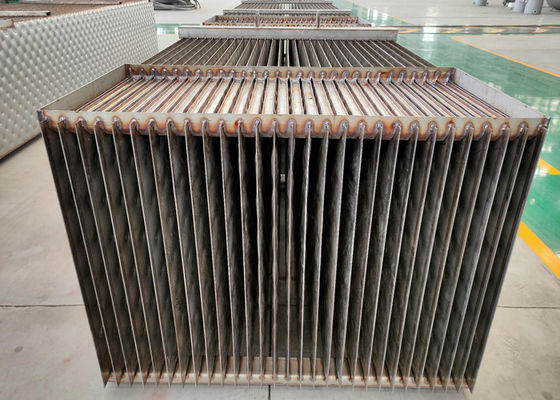

Evaporatörler lamel ısıtma yüzeylerine sahiptir.Yapısı gereği köpürmeyen bu evaporatörler, tek bir ünitede 10 ila 200 t/saat kapasiteye sahip MVR buharlaştırmanın düşük kuru katı madde uygulamaları için idealdir.
MVR evaporatörleri “ısı pompası” prensibi ile çalışır.Buharlaşan su buharı, buharın doyma sıcaklığını artıran basit, düşük hızlı bir santrifüj fan veya kompresör ile yeniden sıkıştırılır.Fandan sonra buhar aynı ünitede ısıtma buharı olarak kullanılabilir.Yeniden sıkıştırılmış buhar yoğunlaşır ve sıvının veya atık suyun daha fazla buharlaşması için ısı transfer yüzeyi boyunca gizli ısısını serbest bırakır.
Ekipman Yapısı
Çift etkili cebri sirkülasyon evaporatörü, ısıtıcı, ayırıcı, buhar-sıvı ayırıcı, kondenser, vakum pompası, cebri sirkülasyon pompası, tahliye pompası, yoğuşma pompası, elektrik dolabı, çalışma platformu ve tüm boru bağlantı parçaları, vanalar, aletler vb.
Isıtıcı: İki set dikey tip borulu ısıtıcı seri olarak bağlanır.Besleme sıvısı, cebri sirkülasyon pompası ile birinci ısıtıcıya pompalanır, ardından ikinci ısıtıcıya girer.Isıtılmış sıvı, tüplerde aşağı doğru akar ve teğetsel yönde ayırıcıya akar, buhar-sıvı ayrımının daha iyi performansı.

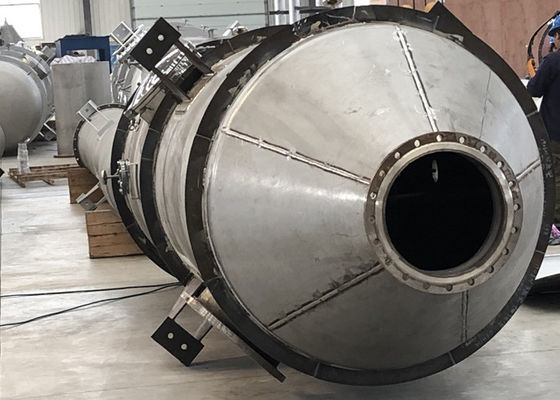

Ayırıcı: Dikey tip, ikincil buhar üstten boşaltılır, kondensere girmeden önce bir buhar-sıvı ayırıcıdan geçer.Ayırıcının alt kısmı cebri sirkülasyon pompası ile bağlanmıştır.
Buhar-sıvı ayırıcı: Buharlaşma sırasında oluşan küçük sıvı damlacıklarının ikincil buharla kaçmasını önlemek, besleme sıvısı kaybını azaltmak ve boru hattına ve soğutma suyuna kirlenmeyi önlemek için kullanılır.
Kondenser: Buharlaşma sırasında üretilen devasa ikincil buharı, soğutma suyu ile sıvıya yoğunlaştırarak, konsantrasyonun sorunsuz bir şekilde devam etmesini sağlar.Bu arada, yoğunlaşmayan buharı ikincil buhar ve soğutma suyundan ayırın, vakum derecesini garanti etmek için vakum pompasıyla kolayca pompalanmasını sağlayın.
Faydalar
Çok düşük özgül enerji tüketimi
Buhar veya soğutma suyu gerekmez
Mevcut evaporatörlerle entegrasyon gerekli değildir
Konum nispeten özgürce seçilebilir
Mükemmel kondensat ayrımı
Kolay kapasite kontrolü
Kraft ve mekanik hamur değirmenlerinde çoklu uygulamalarda kendini kanıtlamıştır
Ürün adı | MVR Evaporatör |
Uygulama | Atık Suçlu Tedavi |
yoğunlaştırıcı | Dikey |
Garanti | 12 ay |
Özellikleri | Enerji Tasarrufu/Düşük işletme maliyeti |
Özelleştirilmiş Hizmet | Evet |
Çalışma prensibi teknik resim

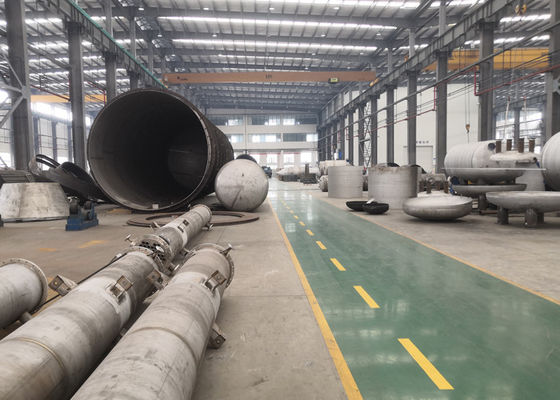

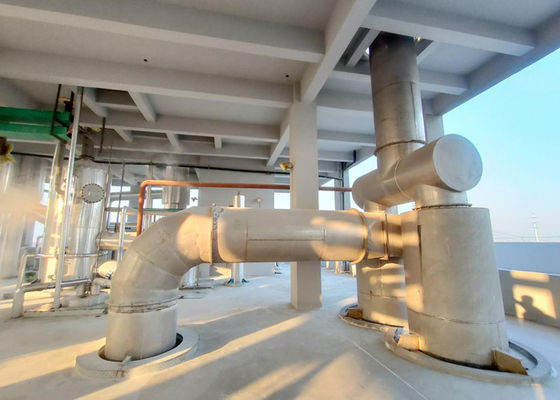

Üretim süreci
