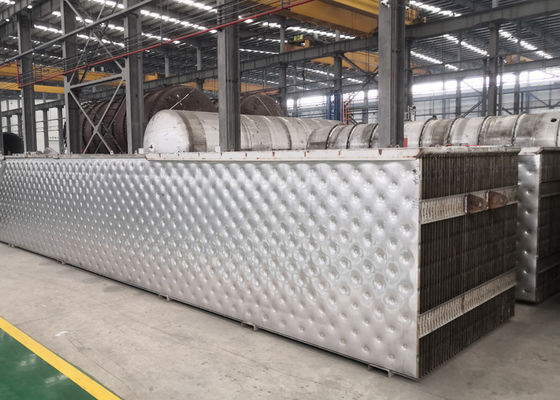

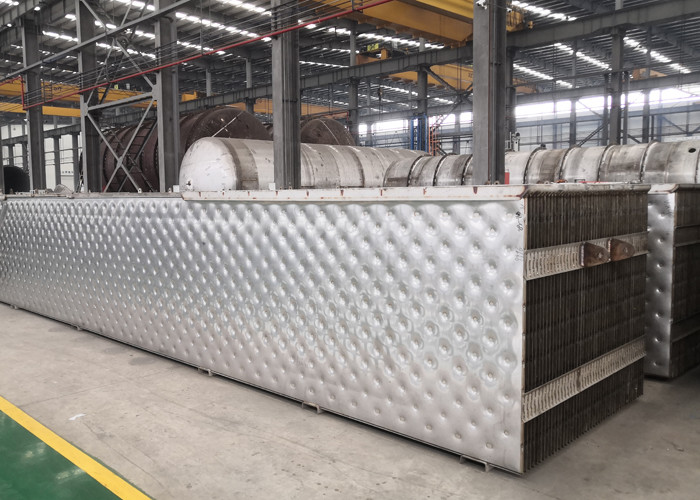

Düşen film siyah likör evaporatörü için Çin yastık plakası ceket değiştirici
Siyah likör
Siyah sıvı, hamurlaştırma tamamlandıktan sonra kraft hamurlaştırma işleminden çıkan atık sıvıdır.Orijinal pişirme inorganik elementlerinin çoğunu ve bozulmuş, çözünmüş odun maddesini içerir.İkincisi, asetik asit, formik asit, sakarinik asitler, çok sayıda başka karboksilik asit (hepsi sodyum tuzları olarak), çözünmüş hemiselülozlar (özellikle ksilanlar), metanol ve diğer yüzlerce bileşeni içerir.Son derece karmaşık bir karışımdır.%15 katı madde içeren yaklaşık 7 ton siyah likör (toplam katı içeren yaklaşık %10 organik kimyasallar ve %5 inorganik kimyasallar, bir ton kağıt hamuru başına üretilir. Siyah likör, yakılmadan önce mümkün olduğu kadar yüksek bir katı içeriğine konsantre edilmelidir. ısı geri kazanımını maksimize etmek için geri kazanım kazanı.Yumuşak ağaç siyah sıvıları, sert ağaç siyah sıvılarından daha viskoz olduğundan, viskozite %50'nin üzerindeki konsantrasyonla hızla yükselir.Siyah sıvı genellikle %65-%70 katı içeriğiyle ateşlenir.
BUHARLAŞTIRICI EKİPMANLARI
Siyah likör buharlaştırma için bugün hizmette olan iki temel buharlaştırıcı ekipmanı türü vardır:
Yükselen Film Evaporatörleri
Uzun Tüplü Dikey (LTV) evaporatör olarak da adlandırılan bu tasarım, onlarca yıldır Endüstriye hakim olmuştur ve eski fabrika operasyonlarında yaygın bir görüş olmaya devam etmektedir.
Düşen Film (FF) Buharlaştırıcılar
Bu evaporatör tasarımı, ısı transfer yüzeyleri olarak tüplere veya plakalara dayanır.Likör, tüp şeklindeki ünitelerin iç tarafında, ancak plaka tasarımlarında ısı transfer yüzeyinin dışında işlenir.
Karşılaştırmak
İsim | Yastık plakası serisi | Kabuk ve borulu ısı eşanjörü | Sökülebilir plakalı eşanjör | Spiral plakalı eşanjör |
Çalışma sıcaklığı aralığı | <800°C | <800°C | <170°C | <350°C |
maksimum basınç | <60 bar | <200 bar | <32 çubuk | <25 çubuk |
Suya ısı transfer katsayısı[W/m2·℃] | 3500 | 2700 | 5600 | 2000 |
Hava ve su ısı değişimi uygulaması | Uygun | Uygun | uygun değil | Kısmi uyum |
Tank veya suya daldırma | Uygun | Kısmi uyum | uygun değil | uygun değil |
Tank ve reaktörün kaynağı | uygulanabilir | uygulanamaz | uygulanamaz | uygulanamaz |
Mevcut reaktöre ve diğer ekipmanlara kurun | Esnek uygulama | Kısmen uygulanabilir | uygulanamaz | uygulanamaz |
Tüm kaynaklı konstrüksiyon | uygulanabilir | uygulanabilir | uygulanamaz | uygulanamaz |
Çok kirli sıvılar ve diğer uygulamalar | uygulanabilir | uygulanabilir | Kısmen Uygulanabilir | uygulanabilir |
Birim alan başına ağırlık | düşük | yüksek | düşük | yüksek |
Düşen film, kondansatör ve buharlaştırıcı | Uygun | Uygun | Kısmi uyum | Kısmi uyum |
Siyah likör buharlaştırması, likörün geri kazanım kazanında etkili bir şekilde yakılabilmesi için siyah likördeki kuru katı maddeyi önemli ölçüde yoğunlaştırdığından, kimyasal geri kazanım işleminin önemli bir parçasıdır.Likörden çıkarılan su ayrıştırılabilir ve değirmende yeniden kullanılabilmesi için işlenebilir - tatlı su gereksinimlerini, atık suları azaltır ve para tasarrufu sağlar.
Evaporatörler ve yoğunlaştırıcılar, lamel ısıtma yüzeyleri ile, kullanılmış pişirme sıvılarını veya değirmen atıklarını minimum miktarda enerji kullanarak işlemekte ve ürün kuru katılarını, tesis kullanılabilirliğini ve kondensat kalitesini en üst düzeye çıkarmakta ustadır.Lamel ısıtma yüzeyleri doğası gereği kireç yapmaz.Bu, lamel içinde çeşitli ısı kaynaklarının kullanılmasına izin vererek değirmenin enerji açısından en verimli proses bağlantısını seçmesine olanak tanır.

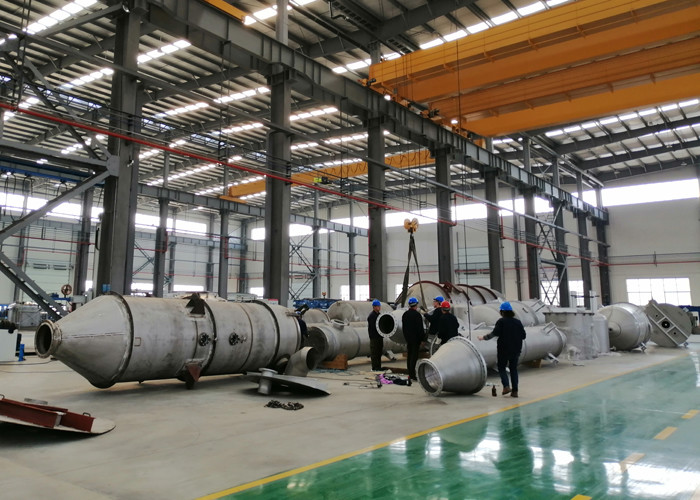

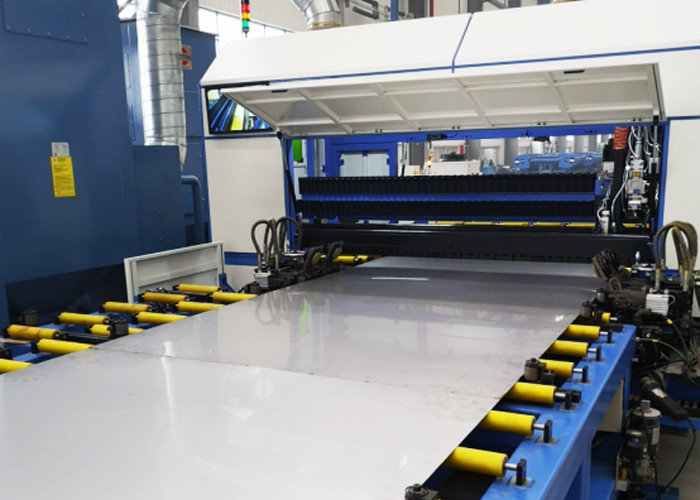

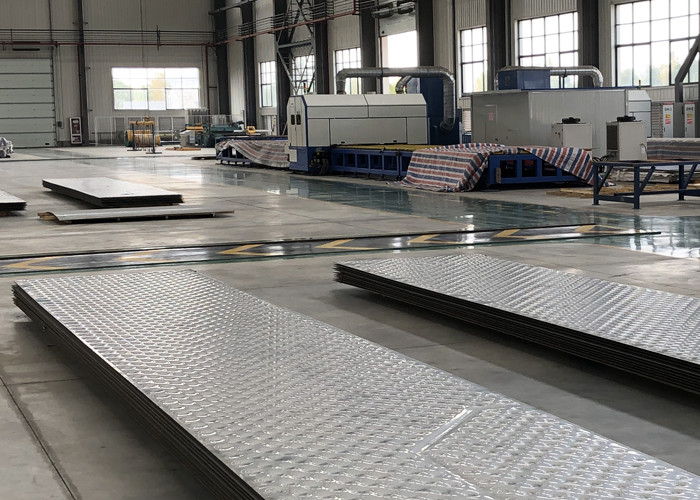

Tesisimiz ve Sertifikamız
