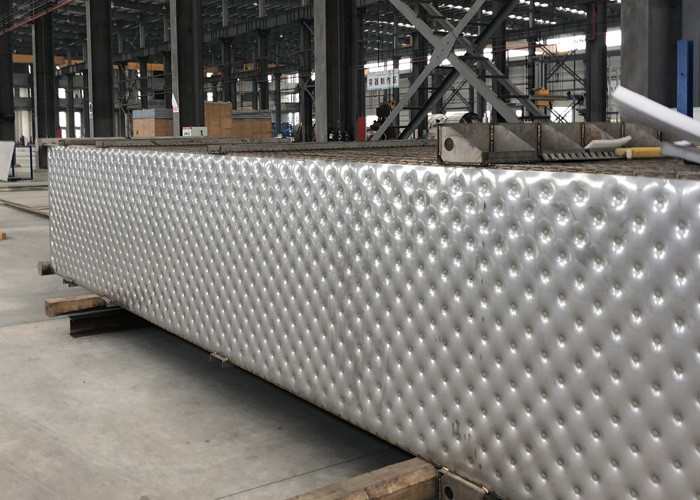

MVR buharlaştırma sistemi için Enerji Tasarruflu Yastık plakalı eşanjör
MVR evaporatörleri enerji tüketimini en aza indirir
MVR evaporatörleri (bazen Buhar Sıkıştırma Evaporatörü olarak da anılır), yüksek kondens kalitesi sağlarken minimum enerji tüketimi ve maksimum tesis kullanılabilirliği ile suyu değirmen sıvılarından veya atık sularından uzaklaştırır.
Evaporatörler lamel ısıtma yüzeylerine sahiptir.Yapısı gereği köpürmeyen bu evaporatörler, tek bir ünitede 10 ila 200 t/saat kapasiteye sahip MVR buharlaştırmanın düşük kuru katı madde uygulamaları için idealdir.
MVR evaporatörleri “ısı pompası” prensibi ile çalışır.Buharlaşan su buharı, buharın doyma sıcaklığını artıran basit, düşük hızlı bir santrifüj fan veya kompresör ile yeniden sıkıştırılır.Fandan sonra buhar aynı ünitede ısıtma buharı olarak kullanılabilir.Yeniden sıkıştırılmış buhar yoğunlaşır ve sıvının veya atık suyun daha fazla buharlaşması için ısı transfer yüzeyi boyunca gizli ısısını serbest bırakır.
Çalışma prensibi
Fiziksel özelliklerinin ısıtma buharı gerekliliklerini karşıladığından emin olmak için buhar santrifüj kompresörü veya başka bir buhar sıkıştırma cihazı kullanarak ikincil buharı sıkıştırın;onu ısıtma buharı olarak kullanan buharlaşma, yalnızca makine çalıştırıldığında taze buhar beslemesi gerektirir.Normal çalışmaya girdikten sonra yeni buhar beslemeye gerek yoktur ve ikincil buharın yoğuşması gerekmez (veya çok az).Bu nedenle MVR buharlaşması, buhar talebini önemli ölçüde azaltır ancak daha fazla güç tüketir.
Ana Özellikler:
MVR evaporatör enerji tasarrufu teknolojisi, evaporatörün en gelişmiş uluslararası teknolojisidir, sadece birkaç canlı buhara ihtiyaç duyar (başlangıç evaporatörü birkaç canlı buhara ihtiyaç duyduğunda, normal çalışma sırasında neredeyse canlı buhara ihtiyaç duymaz), bu da işletme işletme maliyetlerini büyük ölçüde azaltır, çevre kirliliğini azaltır.
Kompresör besleme ısı kaynağının benimsenmesi nedeniyle, geleneksel buharlaştırıcı ile karşılaştırıldığında çok az sıcaklık farkı vardır ve orta derecede buharlaşma, büyük ölçüde geliştirilmiş ürün kalitesi ve kirlenmeyi azaltabilir.
Kondansatöre gerek yok veya sadece küçük boyutlu kondansatöre ihtiyaç var, yapı ve süreç oldukça basit, tam otomatik çalışma, sürekli çalışma, güvenlik ve güvenilir olabilir.
Bu evaporatör dahili sistemi, yerinde temiz, kullanımı kolay ve ölü açı olmadan elde edebilen CIP temiz boru hattı ile donatılmıştır.
Bu evaporatörde sıvı malzeme düşük sıcaklıkta (50-100 ℃) buharlaştırılabilir, sıvı malzeme homojendir ve akan malzeme yoktur, kolay koklaşmaz, malzeme ısıtma denatürasyonu minimumdur.
%100 geri dönüşümlü ikincil buhar gizli ısısının kullanılması nedeniyle, canlı buhar kullanımından tamamen kaçının, bu nedenle buhar tüketimini büyük ölçüde azaltın.
parametreler
Ürün adı | Yastık plakalı eşanjör |
Malzeme | Paslanmaz çelik |
Renk | Nikel Beyaz |
Standart | DIN GB ISO JIS BA ANSI |
Seviye | SUS201, SUS304, SUS316, DSS2205 |
Genel bakış çift kişilik yastık kabartmalı levha malzeme oranları |
yastık plakası 0,8 mm + 0,8 mm yastık plakası 1.0 mm + 1.0 mm yastık plakası 1,2 mm + 1,2 mm yastık plakası 1,5 mm + 1,5 mm |
Genel bakış tek yastık kabartmalı levha malzeme oranları |
yastık plakası 0,8 mm + 2,0 mm taban plakası yastık plakası 1.0 mm + 2.5 mm taban plakası yastık plakası 1,2 mm + 4,0 ila 15 mm taban plakası yastık plakası 1,5 mm + 4,0 ila 15 mm taban plakası yastık plakası 2,0 mm + 5,0 ila 15 mm taban plakası |

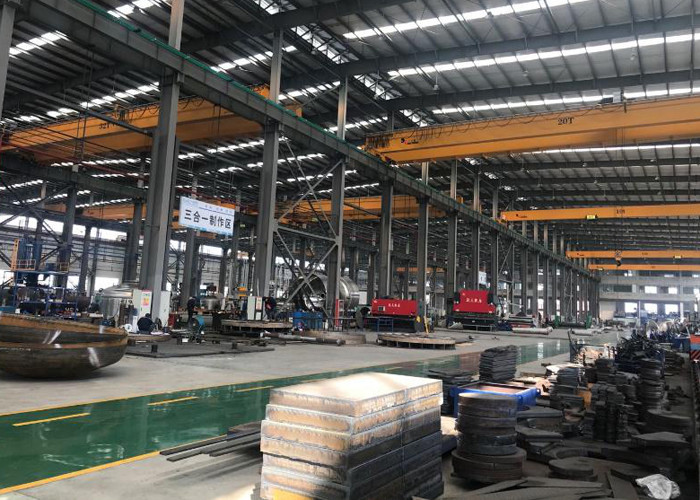

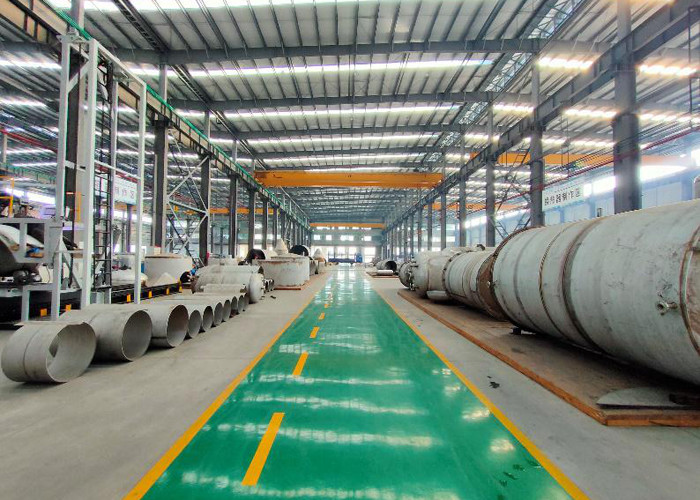

İşleme ekipmanı

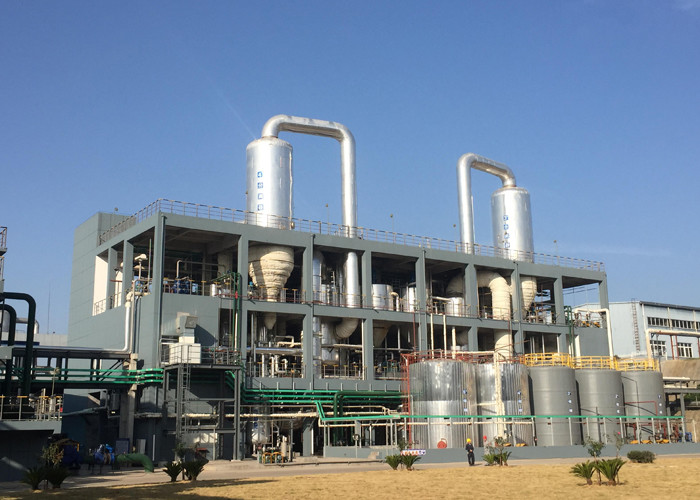

Test ekipmanı-pilot MVR Sistemi
