TVR Kristalizasyon Tesisinin Yüksek Kaliteli Çoklu Etkili Makine Etkinliği
Termal buhar yeniden sıkıştırmalı (TVR) çok etkili düşen film evaporatörleri
Termal buhar yeniden sıkıştırmalı çok etkili düşen film evaporatörleri değerlidir ve enerji açısından son derece verimlidir.Termo kompresör, yüksek basınçlı buharı kullanır ve düşük basınçlı buharları onunla karıştırır.Bir termo kompresör, çok etkili bir buharlaştırıcıya kıyasla bir veya iki buharlaştırıcı sütununun yerini alır, yani bir TVR buharlaştırıcısının özgül buhar tüketimi yaklaşık %20 ila %50 oranında azalır.
BAŞVURU
Evaporatör Düşen Film TVR, tam otomatik ve sürekli bir buharlaştırma sistemi sağlar.Evaporatör Düşen Film TVR, tüm ürün yelpazesinin üretimi için uygundur.Sistem müşteriye özel olarak tasarlanmıştır ve bu nedenle çok çeşitli ürün bileşimleri ve kapasiteleri için mevcuttur.
Öne Çıkanlar
Yüksek hijyen standartları sayesinde uzun üretim süreleri
Kanıtlanmış teknoloji
Tamamen temizlenebilir (Yerinde Temizleme)
ÇALIŞMA PRENSİBİ
Evaporatör Düşen Film TVR, ıslak işlem alanından beslenir.Nihai ürün taleplerine bağlı olarak, denge tankından ürün, en az birinci calandria'nın kaynama sıcaklığına kadar ısıtılır.Bu, kondensat, aşırı buhar, buhar ve/veya sıcak su kullanılarak plakalı ısı eşanjörleri, borulu ısı eşanjörü ve/veya doğrudan ısıtıcılar ile yapılabilir.Isıtma işleminden sonra ürün, ürünün buharlaşmaya başladığı ilk kalandriaya beslenir.Evaporatör, düşen film prensibine göre çalışır, bu da ürün ve buharın tüplerden aşağı doğru aktığı anlamına gelir.Altta konsantre düşer ve buhar ayırıcıya emilir, böylece daha küçük konsantre damlacıkları buhardan ayrılır.Konsantre ürün bir sonraki geçişe pompalanır, bu sayede ürün daha fazla konsantre edilir.Nihai kalandria geçişinden sonra ürün, ürüne ve istenen konsantre özelliklerine bağlı olarak bir sonraki kalandriaya, kurutucunun konsantre tanklarına veya bir flaş soğutucu vasıtasıyla kristalizasyon tanklarına pompalanır.Suyun buharlaşma miktarı sınırlı olduğundan ve gerekli sıcaklık farkı nispeten yüksek olduğundan itici güç olarak buhar kullanılmaktadır.Bu, termal buhar yeniden sıkıştırması (TVR) olarak adlandırılır.Kapasite ve özel ürün ihtiyaçlarına bağlı olarak kademe ve termo kompresör sayısı tanımlanır.Termo-kompresöre giden buhar akışını ayarlamak için konsantre akışında bir yoğunluk kontrolörü kullanılır.
| Performans karşılaştırması için Farklı evaporatör |
| Kalem |
Tek etkili evaporatör |
çok etkili buharlaştırıcı |
TVR buharlaştırıcı |
MVR buharlaştırıcı |
| Enerji tüketimi |
enerji tüketimi diğerlerinden çok daha fazladır, 1 ton su teoride 1 Ton buhar tüketecektir |
karşılaştırmalı enerji tasarrufu |
Geleneksel çok etkili evaporatör bazında, bir efekt daha eklendi, ancak daha yüksek basınçlı buhar tahriki gerekli |
Evaporatör için en fazla enerji tasarrufu sağlayan teknoloji, ancak 10-40kwh güç tüketimi |
| Kat boşluğu |
Küçük |
büyük |
büyük |
küçük |
| Enerji kaynakları |
buhar ve güç, buhar boru şebekesine ve kazana ihtiyaç var |
buhar ve güç, buhar boru şebekesine ve kazana ihtiyaç var |
buhar ve güç, buhar boru şebekesine ve kazana ihtiyaç duyar, yüksek basınçlı buhara ihtiyaç duyar. |
elektrik, boru şebekesine gerek yok, tüm kapalı döngü sirkülasyon sistemi |
| otomatiklik |
Yarı otomatik |
Tam otomatik çalışma, sürekli buharlaşma |
Tam otomatik çalışma, sürekli buharlaşma |
Tam otomatik çalışma, sürekli buharlaşma |
MVR ve üçlü etkili buharlaştırma ekipmanı çalıştırma maliyeti karşılaştırın:
| 10T/h Evaporatör çalıştırma maliyeti karşılaştırması |
|
| İsim |
MVR buharlaştırıcı |
Üç etkili evaporatör |
|
| Buhar tüketim maliyeti |
0.6(malzeme ön ısıtma buhar tüketimi)t/h×180RMB/t=108RMB/h |
[4.0+0.6(malzeme ön ısıtma buhar tüketimi)]t/h×180RMB/t=828RMB/h |
|
| Elektrik şarjı |
500kw/saat×0.80RMB/kw=400RMB/saat |
160kw/saat×0.80RMB/kw=128RMB/saat |
|
| Yoğunlaştırılmış suyun geri kazanılması |
10,6t/sa×3RMB/t=32RMB/sa |
14,6t/sa×3RMB/t=44RMB/sa |
|
| Saat başına işletme maliyeti |
108+400-32=476RMB/sa |
828+128-44=912RMB/saat |
|
| Yıllık işletme maliyeti |
476RMB/saat×24saat×300gün=3427200RMB |
912RMB/saat×24saat×300gün=6566400RMB |
|
| Yıllık işletme maliyeti farkı:6566400-3427200=3139200RMB |
|
SSS
MVR ve TVR evaporatörü arasındaki fark nedir?
MVR bir Mekanik Buhar Yeniden Sıkıştırma sistemidir, enerji kaynağı Güç/Elektriktir, çok düşük enerji tüketimi
TVR bir Termal Buhar Yeniden Sıkıştırma sistemidir - enerji kaynağı buhardır, enerji tüketimi buharlaşma aşamalarının (kalandria) sayısına bağlıdır.
Neden Falling Film evaporatörü kullanmalıyım?
Düşen film evaporatörü, suyu çok enerji verimli bir şekilde çıkarmanın nazik bir yoludur.Yüksek buharlaşma için küçük ayak izi.
Toplam katılarda ne kadar yükseğe çıkabilirsiniz?
Bu, ürün tipine çok bağlıdır, tüm ürünler ayrı ayrı ele alınmalıdır, çoğunlukla yapışkanlık ve viskozite toplam katıları belirleyecektir.
Viskozitenin bir evaporatör kullanma olasılığı üzerinde bir etkisi var mı?
Evet, iyi bir buharlaşma için viskozite çok kritik bir faktördür, ürün pompalanabilir olmalıdır.
Düşen bir film evaporatöründe ne tür ürünler çalıştırabilirsiniz?
Hemen hemen tüm pompalanabilir sıvılar ve çözünür ürünler, düşen bir film evaporatöründe çalıştırılabilir.

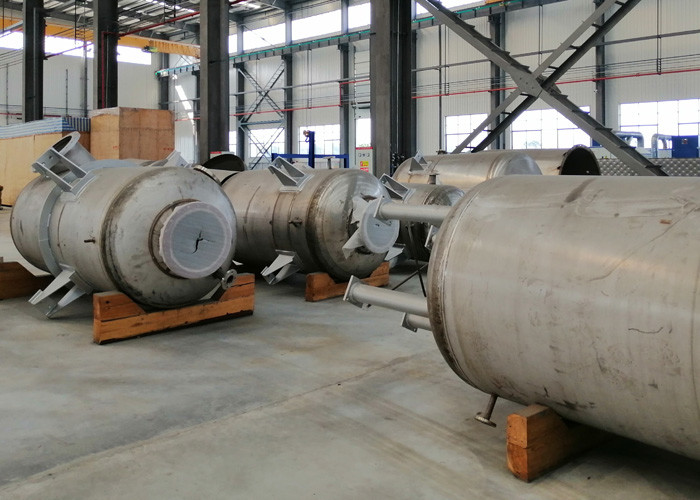

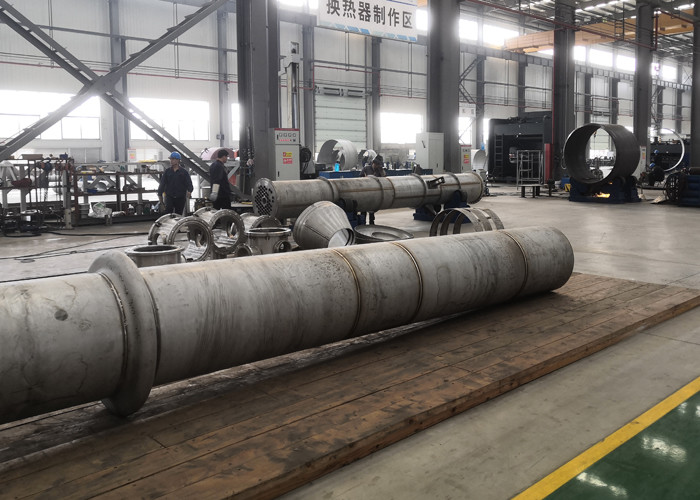

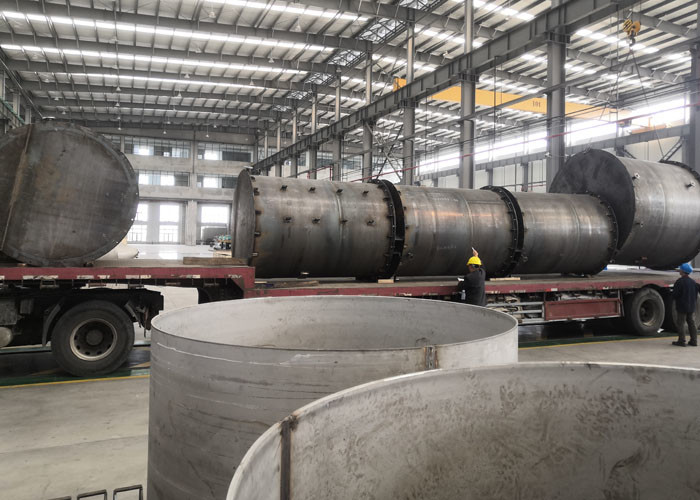

Üretim Ekipmanlarımız
