Sanayi Distiller Etanol TVR Jet kompresör buharlı çok etkili Evaporatör sistemi
TVR buharlaştırma ve konsantrasyon ekipmanı
Isıtma odasının ısı kaynağı olarak ikincil buharın bir kısmını yeniden sıkıştırmak için TVR ısı pompasını kullanan bir buharlaşma konsantrasyon kristalizasyon ekipmanıdır.
0,7 MPa'nın üzerinde kararlı doymuş buhar tedariki için tedarik koşulları gereklidir.
TVR'nin performansı buhar tasarrufunun etkisi ile doğrudan ilişkilidir, bu nedenle garantili çalışma performansına sahip ürünlerin kullanılması gerekmektedir.
TVR'nin kalitesi ve performansı zayıfsa, buhar tasarrufu etkisi belirgin değildir ve gürültü ve titreşim nedeniyle zarar görmesi kolaydır.
Termal Buhar Yeniden Sıkıştırma Evaporatörleri Nasıl Çalışır?
Enerji tüketimini azaltmak için, bir evaporatörden gelen su buharı sürüklenir ve bir termokompresörde yüksek basınçlı buhar ile sıkıştırılır, böylece evaporatör ısı eşanjöründe yoğuşabilir.Ortaya çıkan basınç, hareket ettirici buharın ve su buharınınkinin ortasıdır.Bir termokompresör, bir evaporatörde vakumu korumak için kullanılan buhar püskürtmeli hava ejektörüne benzer.
Bir buharlaştırıcıdan gelen buharın sadece bir kısmı, bir sonraki etkili ısı eşanjöründe veya bir yoğunlaştırıcıda yoğunlaştırılan geri kalanı ile bir termokompresörde sıkıştırılabilir.Enerji tüketimini azaltmak için normalde tek etkili bir buharlaştırıcıda veya çift veya üçlü etkili bir buharlaştırıcının ilk etkisinde bir termokompresör kullanılır.Mekanik yeniden sıkıştırma gibi, termal yeniden sıkıştırma da sıkıştırma oranını en aza indirmek için düşük kaynama noktası yükselen sıvılara ve ısı eşanjöründeki düşük ila orta dereceli diferansiyel sıcaklıklara daha uygulanabilir.
Termal yeniden sıkıştırmalı çift etkili evaporatör, geleneksel çift etkiye göre %33 daha az buhar gerektirir.Özünde, termal yeniden sıkıştırma ile çift etkili buhar kullanımı, üçlü etkili bir buharlaştırıcınınkiyle karşılaştırılabilir.
Termal buhar yeniden sıkıştırmalı buharlaştırma kristalleştiricisinin özellikleri:
1. Termal buhar yeniden sıkıştırma işleminde, kaynama odasındaki buhar, ısı pompası prensibine göre ısıtma odasında daha yüksek bir basınca yeniden sıkıştırılır.
2. Bu ısıtma buhar basıncına karşılık gelen doymuş buhar sıcaklığı yüksektir.
Termal buhar yeniden sıkıştırmalı buharlaşma kristalleştirici parametreleri:
Buharlaşma(t/h) 0,5-4
Ham buhar tüketimi(t/h) 0,2x buharlaşma/üç etki ölçer
Ham buhar basıncı (MPa) 0.2-0.4
Buhar enerji tüketim oranı(t/t) 0,02
Elektrik gücü(Kw) (28-62)x buharlaşma
Kompresör 10-40 ℃ sıcaklık aralığı sağlar
Buharlaşma sıcaklık aralığı 40-80 ℃
BAŞVURU
Evaporatör Düşen Film TVR, tam otomatik ve sürekli bir buharlaştırma sistemi sağlar.Evaporatör Düşen Film TVR, tüm ürün yelpazesinin üretimi için uygundur.Sistem müşteriye özel olarak tasarlanmıştır ve bu nedenle çok çeşitli ürün bileşimleri ve kapasiteleri için mevcuttur.
Performans karşılaştırması için Farklı evaporatör | ||||
Kalem | Tek etkili evaporatör | çok etkili buharlaştırıcı | TVR buharlaştırıcı | MVR buharlaştırıcı |
Enerji tüketimi | enerji tüketimi diğerlerinden çok daha fazladır, 1 ton su teoride 1 Ton buhar tüketecektir | karşılaştırmalı enerji tasarrufu | Geleneksel çok etkili evaporatör bazında, bir efekt daha eklendi, ancak daha yüksek basınçlı buhar tahriki gerekli | Evaporatör için en fazla enerji tasarrufu sağlayan teknoloji, ancak 10-40kwh güç tüketimi |
Kat boşluğu | Küçük | büyük | büyük | küçük |
Enerji kaynakları | buhar ve güç, buhar boru şebekesine ve kazana ihtiyaç var | buhar ve güç, buhar boru şebekesine ve kazana ihtiyaç var | buhar ve güç, buhar boru şebekesine ve kazana ihtiyaç duyar, yüksek basınçlı buhara ihtiyaç duyar. | elektrik, boru şebekesine gerek yok, tüm kapalı döngü sirkülasyon sistemi |
otomatiklik | Yarı otomatik | Tam otomatik çalışma, sürekli buharlaşma | Tam otomatik çalışma, sürekli buharlaşma | Tam otomatik çalışma, sürekli buharlaşma |

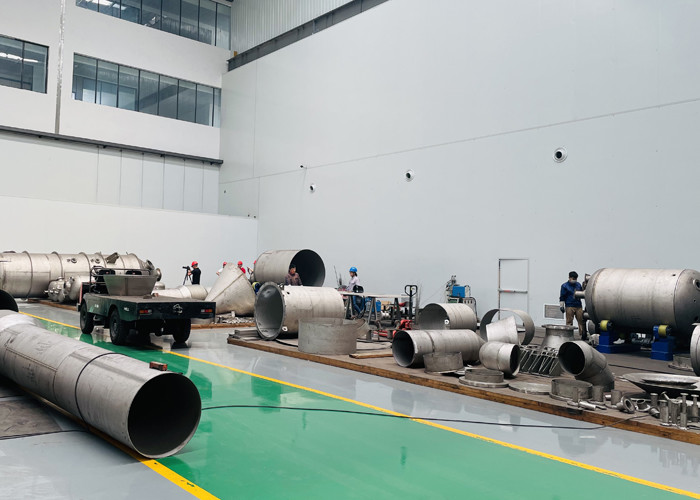

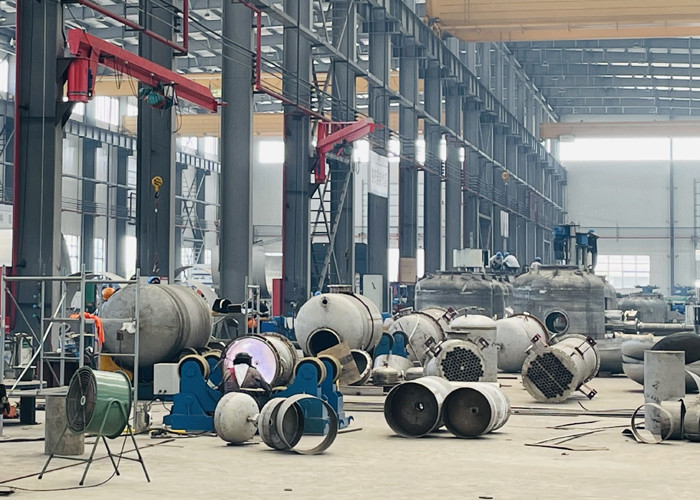

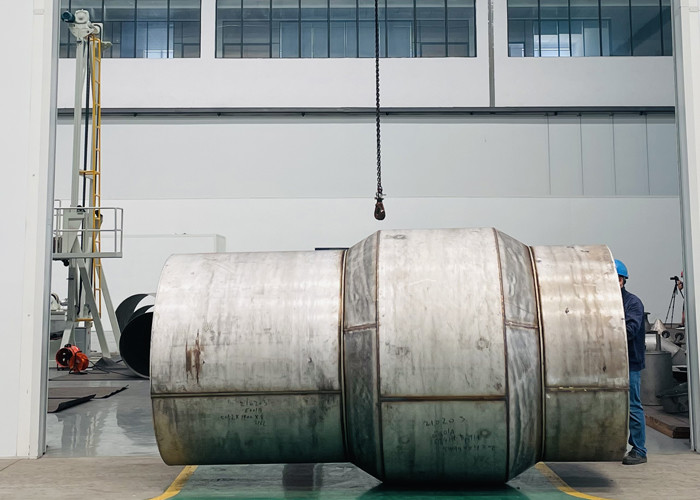

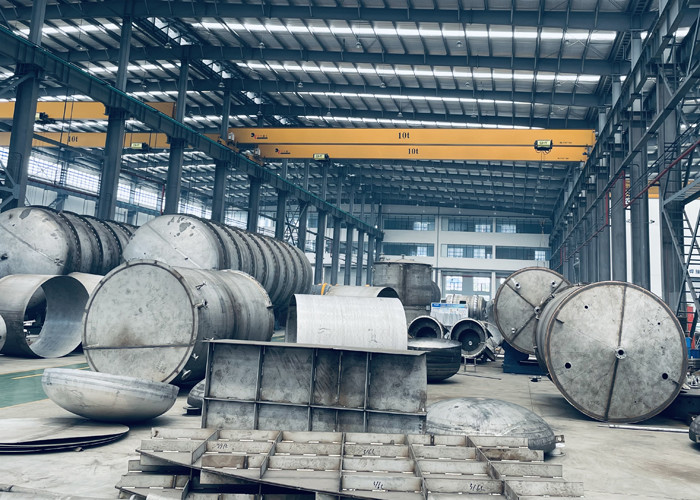

Gelişmiş Üretim ekipmanları
