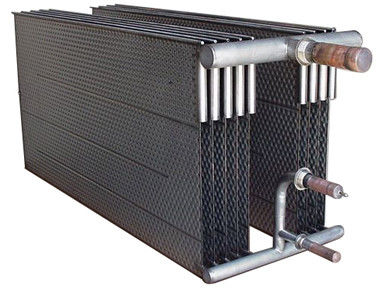

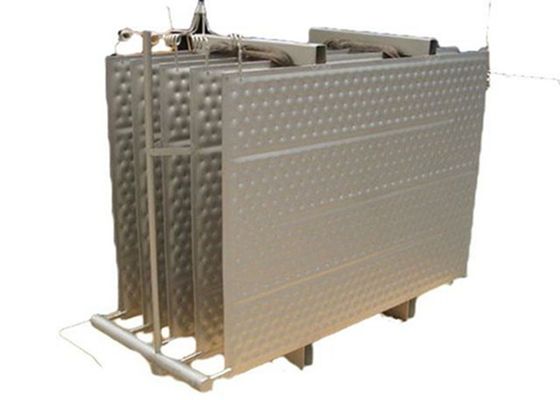

Mvr Evaporatör için Kaynaklı Ss304 Plakalı Eşanjör

                                      Isıtma suyu, yağ, meyve suyu MVR evaporatörü için tüm kaynaklı SS304 plakalı ısı eşanjörü

Köpürmeyen tasarım

Evaporatör içindeki düşük buhar hızları, düşük kesme hızları ve serbest akışlı düşen film yapısı, köpük oluşumunu en aza indirmede tasarımın avantajlarıdır.Bu özellikle MVR evaporatörlerinde sadece temiz kondensat üretimini maksimize etmek için değil, aynı zamanda kompresör veya fanın korunması için de önemlidir.

Takılmayan tasarım

Likörün lameller üzerinde düzgün dağılımı ve lamel yüzeyinin çukurlu şekli tarafından oluşturulan likörün sürekli yeniden dağılımı, tamamen ıslanmış bir ısıtma yüzeyi sağlar ve yerel ölçeklenmeyi veya sıvının aşırı konsantrasyonunu ortadan kaldırır.Lamel ısıtma yüzeyi, suda çözünür kireçlenmenin basit bir seyreltme yıkaması ile yıkanabilmesini sağlar ve temizlik için zaman alan ve maliyetli kesintilere olan ihtiyacı ortadan kaldırır.

Mekanik Buhar Yeniden Sıkıştırma (MVR) evaporatörü

Mekanik buhar Yeniden sıkıştırma, geleneksel sistemlere kıyasla buharlaşma sürecinde kullanılan enerjiyi %90'a kadar azaltır.

Buharda bulunan ısı enerjisini yeniden kullanarak çalışır. Aksi takdirde bu enerji boşa harcanır. Tipik bir düşen film buharlaştırma tesisinde besleme sıvısı, Calandria adı verilen dikey bir odanın tepesine girer. Sıvı, çok sayıda dikey bölme boyunca dağılır. tüpler aşağı doğru aktıkça tüpün içinde bir film oluşturma eğilimindedir. Calandria'nın üst ve alt bölümleri arasında, tüplerin yüksek sıcaklıktaki bir buhar ceketinden geçtiği sızdırmaz bir bölge vardır. Bu bölüm bir ısıtma eşanjörü.Sıcak buhar tüplerin dışında yoğunlaştıkça, tüplerdeki besleme sıvısının sıcaklığını yükselten gizli ısıyı serbest bırakır. konsantre viskoz bir sıvıdır. Buharlaşan su buhar olarak tüpü terk eder. Calandria'nın alt kısmında, konsantre sıvının bir kısmı toplanır ve çekilebilir, sıcak karışım Separatör adı verilen daha soğuk bir odaya geçer. konsantre sıvının daha fazlası çekilmek üzere dibe düşer ve buhar yukarı çıkar. Bu buhar şimdi başlangıçta sisteme beslenen enerjinin çoğunu içerir.

Turbo fan, Seperatörden gelen buharı emer ve tekrar sıkıştırır, basıncı yükseltir ve böylece sıcaklığı, buharın bir kez daha ısı kaynağı olarak kullanılabileceği noktaya kadar yükseltir. Ünite son derece sağlam, gaz sızdırmaz turbo fandır. MVC buharlaştırma işleminin basıncı, sıcaklıkları ve hacimleri için ideal olarak uygundur. Kalbinde, bir jet uçağının hızından 1000 Km/s'nin üzerinde bir uç hızına sahip ultra yüksek hızlı bir pervane bulunur. Rotor muhtemelen en yüksek uca sahiptir. Şimdiye kadar üretilmiş herhangi bir kaynaklı çarkın hızı. Yeniden ısıtılan buhar daha sonra, borulardan geçerken daha fazla besleme sıvısını buharlaştırmak için gereken ısı enerjisini sağlamak için Calandria'ya geri beslenebilir. Mekanik Buhar Sıkıştırma işlemi, yüksek enerji verimli ve Buharda bulunan gizli ısıyı tutmanın ve yeniden kullanmanın uygun maliyetli yolu. Aksi halde boşa gidecek olan enerji. İşlem başlatıldıktan ve sıcaklığa getirildikten sonra gereken tek enerji girdisi elektriktir.Turbo fanı sürmek için buz.

Enerji maliyetleri arttıkça Mekanik Buhar Yeniden Sıkıştırma (MVR) evaporatörlerinin kullanımı da arttı.MVR teknolojisini kullanarak mümkün olan enerji tasarrufu önemlidir.MVR evaporatörleri, değirmende tatlı su tüketimini en aza indirmek için temiz kondens üretirken çok düşük spesifik enerji tüketimi ile çalışacak şekilde tasarlanmıştır.

Mümkün olan en iyi enerji verimliliği

Çok etkili evaporatörlerle karşılaştırıldığında, MVR evaporatörleri önemli ölçüde daha az enerji tüketir.

En temiz kondensatlar

Evaporatör kanallarında ve lamellerde yüksek verimli yoğuşma ayrıştırması ve ayrıca kirli yoğuşma fraksiyonlarının entegre sıyırma özelliği, temiz ve yeniden kullanılabilir su üretir.

MVR Teknik Özellikleri

MVR teknolojisi, üretilen buharı pahalı ısı kaynakları yerine ısı için kullanır

MVR teknolojisi soğutma kulesi gerektirmez, bu da soğutma suyu kullanımını büyük ölçüde azaltır

MVR teknolojisi, enerji tasarrufu sağlayan ve işletme maliyetlerini azaltan geleneksel çok etkili buharlaştırma teknolojisinden daha verimlidir

MVR teknolojisi gerçekten enerji tasarrufu sağlar, su tasarrufu sağlar, çevreye duyarlıdır ve kaynak geri dönüşümüne yardımcı olur

MVR teknolojisi, düşük sıcaklıkta buharlaşma sağlayarak malzemeniz üzerindeki etkiyi büyük ölçüde azaltır

MVR teknolojisi sistem yapısı basittir, tam otomatiktir, sürekli çalışır

MVR sistemleri bir evaporatör, bir buhar kompresörü, ayırıcılar, pompalar, borular, enstrümantasyon ve elektrik kontrol bileşenlerinden oluşur.

MVR sistemleri, basit buharlaştırıcılar veya karmaşık düşen film tüplü buharlaştırıcılar etrafında tasarlanabilir.

MVR sistemleri, basit buhar sıkıştırma veya karmaşık kök pompaları kullanabilir

MVR sistemleri düşük sıvı tutma özelliğine sahip olabilir veya daha büyük hacimli tank sistemleri olabilir

MVR sistemleri çeşitli buharlaşma elde edebilir, proses tasarımı ve sıvı bileşimi bunu belirleyecektir.

Çalışma prensibi çizimi

Operasyon

Buğday samanı küspesi siyah likörünün işlenmesi için iki buharlaştırma işleminin işleyişi tabloda gösterilmektedir.

Kağıt hamuru siyah likörünün işlenmesi için iki buharlaştırma işleminin çalışması

Not: İşletme maliyeti tahmininde: buhar 150 rmb/t, elektrik 0,6 rmb/kWh, su 0,5 rmb/t.

Kombine buharlaştırma proses ekipmanı yatırımı arttı: evaporatör (2500 m2) 375x10000 RMB;MVR kompresör 400x10000rmb, toplam 775x10000 RMB

Kombine buharlaştırma işleminin yıllık işletme maliyeti düşüşü: 3672-2115 = 1557 (10000RMB)

Kombine buharlaştırma işleminin yatırım artışı geri ödeme süresi: 755 ÷ 1557=0.5yıl

Örnek olarak 100t / s ölçeği alındığında, kombine buharlaştırma işleminin artan yatırımı yarım yılda geri kazanabileceği ve önemli ekonomik faydalarla gelecekte her yıl 1557 (10000 RMB) tasarruf sağlayabileceği görülebilir.
