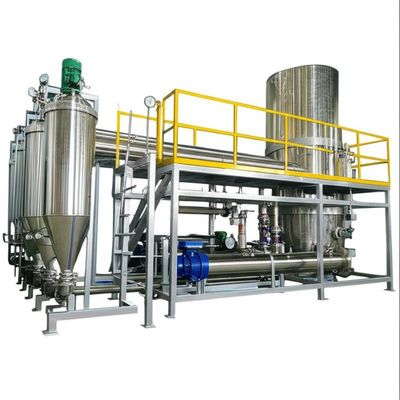

Atık Su Arıtımı için Düşen Film Çok Etkili Evaporatör Ekipmanı
Modüler bir MEE düşen/ince film endüstriyel atık suları yoğunlaştırmak ve vakum kristalleşme veya suyun yeniden kullanımını sağlamak için sistem. Buhar ekonomisi, küçük ayak izi ve kağıt yapımı atık suyu, tuz yapımı salamuraları ve çeşitli endüstriyel akışlar genelinde sürekli, otomatik çalışma için optimize edilmiştir.
Daha Düşük Giderler
Her efekt, önceki efektin buharını ısıtma ortamı olarak yeniden kullanır, bu da kg buharlaşan su başına taze buharı önemli ölçüde azaltır.
Temiz Çalışma
Aynalı cilalı borularla kapalı, vakumlu çalışma, kirlenmeyi azaltır ve CIP'yi basitleştirir.
Modüler ve Bakımı Kolay
Kızak bölümleri ve erişilebilir borular, kurulum ve bakım pencerelerini kısaltır.
Proses Açıklaması vemdash; Paralel Akış Örneği
Besleme, ilk efekt devresine girer, sirkülasyon sıvısı ile karışır ve ısıtıcı H'de canlı buharla ısıtılır. Evaporatör V1'de su, kaynama noktasında buharlaşır. Daha sonra sıvı, ilk efekt buharı ısı kaynağı haline geldiği daha düşük basınçlı ikinci efekte geçer. Bu aşamalı yeniden kullanım, kaynama noktası yükselmesi, izin verilen ΔT ve görev—termal verimliliği en üst düzeye çıkarır ve OPEX'i en aza indirir.
Yapı
Birinci/ikinci/üçüncü efekt ısıtıcılar ve ayırıcılar, ön ısıtıcılar, terminal yoğunlaştırıcı, vakum paketi, besleme/sirkülasyon/deşarj/yoğuşma pompaları ve tam enstrümantasyon (vakum, sıcaklık, basınç, akış, seviye). İsteğe bağlı TVR veya MVR modülleri, ikincil buharları daha da yeniden kullanabilir.
Temel Özellikler
- Buharlaşma hızı: 500 kg/saat ila 80 t/saat.
- Malzemeler: SS304 veya SS316L (istek üzerine diğerleri).
- Vakum, düşük sıcaklıkta çalışma: Kısa kalış süresi; ısıya duyarlı bileşenler için nazik.
- Sıhhi iç kısımlar: Aynalı cilalı dikişsiz borular, ölçeklenmeyi azaltır; kolay CIP.
- Yüksek konsantrasyon oranı: Düşen film hidrodinamiği, viskoz beslemeleri işler; kısa konsantrasyon süresi.
- Otomasyon: PLC/HMI, kilitlemeler, trendler, reçete kontrolü.
- Özel proses hatları: Besleme kimyası, BPE ve müşteri giderlerine göre yapılandırılmıştır.
Uygulamalar
Kağıt yapımında atık su konsantrasyonu ve yeniden kullanımı, kimyasal ve ilaç, tekstil/boyama, yiyecek ve içecek, birahane, otomotiv; RO reddi konsantrasyonu; tuz geri kazanımı vakum kristalleşme yoluyla; ZLD ön arıtma.
Tipik Üç Efektli Düşen Film Evaporatörü — Özellikler ve Teknik Parametreler
| Parametre / Özellikler | HP-3.0 | HP-4.5 | HP-6.0 | HP-9.0 | HP-12.0 | HP-15 | HP-20 | HP-24 | HP-30 | HP-50 |
|---|
| Buharlaşma kapasitesi (kg/saat) | 3000 | 4500 | 6000 | 9000 | 12000 | 15000 | 20000 | 24000 | 30000 | 50000 |
| Ham buhar tüketimi (kg/saat) | 900 | 1350 | 1800 | 2700 | 3600 | 4500 | 4500 | 7200 | 9000 | 15000 |
| Her efektin vakum derecesi | Birinci Efekt | 0 |
| İkinci Efekt | 448 |
| (mmHg) | Üçüncü Efekt | 640 |
| Her efektin buharlaşma sıcaklığı | Birinci Efekt | 99 |
| İkinci Efekt | 76 |
| Üçüncü Efekt | 53 |
| Buharlaşma için buhar basıncı (MPa) | 0.6–1.0 (Mutlak basınç) |
| Beslemedeki katı madde içeriği (%) | 6–7 (örnek) |
| Çıkıştaki katı madde içeriği (%) | 42–48 (örnek) |
Farklı Evaporatörler için Performans Karşılaştırması
| Öğe | Tek Efektli Evaporatör | Çok Efektli Evaporatör | TVR Evaporatör | MVR Evaporatör |
|---|
| Enerji tüketimi | Enerji tüketimi diğerlerinden çok daha yüksektir; teoride, 1 ton su 1 ton buhar tüketir. | Tek efekte kıyasla nispeten enerji tasarrufu sağlar. | Geleneksel çok efektli üzerine bir efekt daha eklenerek; tahrik için daha yüksek basınçlı buhar gerektirir. | Evaporatörler için genel olarak en enerji tasarruflu seçenek, ancak kompresör için ~10–40 kW elektrik gücü gerektirir. |
| Zemin alanı | Küçük | Büyük | Büyük | Küçük |
| Enerji kaynakları | Buhar ve güç; buhar boru şebekesi ve kazana ihtiyaç duyar. | Buhar ve güç; buhar boru şebekesi ve kazana ihtiyaç duyar. | Buhar ve güç; buhar boru şebekesi ve yüksek basınçlı buhara ihtiyaç duyar. | Elektrikle çalışan; büyük bir buhar şebekesine gerek yok, kapalı döngü sirkülasyon sistemi. |
| Otomatiklik | Yarı otomatik | Tam otomatik çalışma, sürekli buharlaşma | Tam otomatik çalışma, sürekli buharlaşma | Tam otomatik çalışma, sürekli buharlaşma |

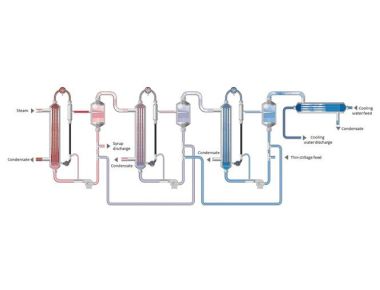

Çalışma Prensibi Şeması

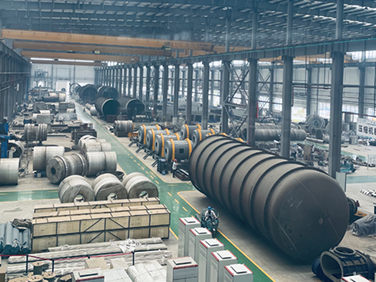

Üretim Sitemiz
