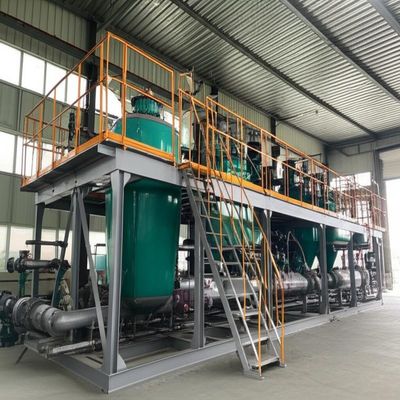

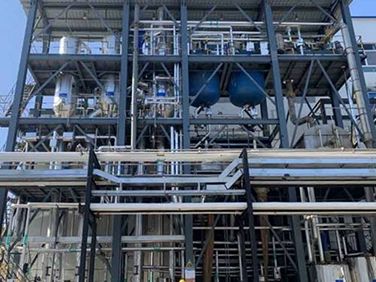

Atık Su (Kağıt ve Tuz Endüstrisi) için Vakumlu Kristalizasyonlu Modüler Çok Etkili Düşen Film Evaporatör
Çıkarılabilir, kızaklıBENKirli su konsantrasyonu ve tuz geri kazanımı için tasarlanmış hat. Sistem geçerlidirdüşen/ince film buharlaşmasıvakum altında birden fazla efekt arasında, ardındanvakum kristalizasyonudüşük buhar tüketimi, kompakt ayak izi ve istikrarlı, sürekli çalışma sağlar.

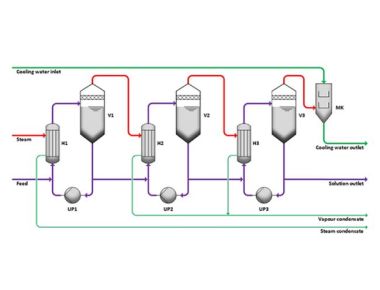

Proses Açıklaması – Örnek Paralel Akış Prensibi
Besleme, birinci etkili buharlaştırıcı devresine girer, dolaşımdaki sıvıyla karışır ve ısıtıcı H'de canlı buharla ısıtılır. Buharlaştırıcı V1'de, çözelti kaynama sıcaklığına ulaşırken su buharlaşır. Kısmen konsantre olan sıvı daha sonra daha düşük sıcaklık ve basınçta çalışan ikinci etkiye akar. Birinci etkinin buharları ikinci etki için ısıtma ortamı görevi görür. Buharın bu aşamalı yeniden kullanımı, efektlere bağlı olarak devam eder.kaynama noktası yükselmesive işletme kısıtlamaları, termal verimliliği en üst düzeye çıkarır ve hizmet talebini en aza indirir.
Yapı
Tipik bir çoklu efektli düşen film çizgisi birinci/ikinci/üçüncü efektten oluşurısıtıcılar ve ayırıcılar,ön ısıtıcılar, terminalyoğunlaştırıcı,vakum sistemi,besleme/sirkülasyon/tahliye/yoğuşma pompaları, birbirine bağlananborular ve vanalarve enstrümantasyon (gerektiğinde vakum ölçer, termometreler, basınç göstergeleri, akış ölçerler, seviye ve iletkenlik). Kızağa monteli bölümler etkinleştirilirsökme ve bakımuzun süreli kapanmalar olmadan.
Temel Özellikler
- Buharlaşma oranı:500 kg/saat ila 80 ton/saat (standartlaştırılmış aralık).
- Malzemeler:Paslanmaz çelikSS304veyaSS316L.
- Kapalı, vakumlu çalışma:Hızlı buharlaşmadüşük sıcaklıklarkısa ikamet süresi ile.
- Sıhhi iç kısımlar:Aynayla parlatılmış dikişsiz borular kirlenmeyi azaltır ve kolaylığı sağlarCIP.
- Düşük buharlaşma sıcaklığı:İkincil buharın isteğe bağlı yeniden indüksiyonu (örneğin püskürtme sıcak basınç pompası), ısı kullanımını iyileştirir ve ürünün termal maruziyetini azaltır.
- Yüksek konsantrasyon oranı:Düşen film hidrodinamiği daha yüksek viskoziteleri yönetir, kireçlenmeye karşı direnç gösterir ve kısa konsantrasyon sürelerine olanak tanır.
- Otomasyon:Kilitlemeli ve veri günlüklü PLC/HMI; Reçete bazlı operasyon.
- Süreç esnekliği:Yem kimyası, BPE ve müşteri hizmetlerine uyacak şekilde yapılandırılabilir trenler; Gerektiğinde TVR/MVR entegre edilebilir.
Buhar Ekonomisi
Her ek efekt, bir önceki efektin buharını bir ısı kaynağı olarak yeniden kullanır; bu da, buharlaşmanın kilogramı başına taze buharı büyük ölçüde azaltır.
Vakumlu Kristalizasyon
Yeniden kullanım veya uyumlu deşarj için kararlı kristal oluşumu ve daha temiz yoğunlaşma.
Modüler ve Bakımı Kolay
Çıkarılabilir modüller ve erişilebilir borular arıza süresini azaltır ve bakımları kolaylaştırır.
Uygulamalar
Şunun için tasarlandı:kağıt yapımı atıksu,tuz yapımı salamuralarıve kimya, ilaç, tekstil/boyama, bira fabrikaları, yiyecek ve içecek ve ZLD ön arıtımında geniş bir yelpazedeki endüstriyel atık sular. Tuzdan arındırma RO red konsantrasyonu ve kaynak geri kazanımı da desteklenmektedir.
Tipik Üç Etkili Düşen Film Evaporatör - Özellikler ve Teknik Parametreler
| Parametre / Özellikler |
HP-3.0 |
HP-4.5 |
HP-6.0 |
HP-9.0 |
HP-12.0 |
HP-15 |
HP-20 |
HP-24 |
HP-30 |
HP-50 |
| Buharlaşma kapasitesi (kg/saat) |
3000 |
4500 |
6000 |
9000 |
12000 |
15000 |
20000 |
24000 |
30000 |
50000 |
| Ham buhar tüketimi (kg/saat) |
900 |
1350 |
1800 |
2700 |
3600 |
4500 |
4500 |
7200 |
9000 |
15000 |
| Her efektin vakum derecesi |
İlk Etki |
0 |
|
İkinci Etki |
448 |
| (mmHg) |
Üçüncü Etki |
640 |
| Her etkinin buharlaşma sıcaklığı |
İlk Etki |
99 |
|
İkinci Etki |
76 |
|
Üçüncü Etki |
53 |
| Buharlaşma için buhar basıncı (MPa) |
0,6–1,0 (Mutlak basınç) |
| Yemdeki katı içerik (%) |
6–7 (örnek) |
| Katı içerik çıkışı (%) |
42–48 (örnek) |
Operasyon Notları
- Hedef buhar ekonomisini ve yoğuşma kalitesini karşılayacak etki sayısı ve görev boyutu.
- Besleme BPE'si ve ölçeklendirme eğilimi başına belirlenen vakum seviyeleri ve ΔT.
- İkincil buharların daha fazla yeniden kullanılması için isteğe bağlı TVR/MVR modülleri entegre edilebilir.

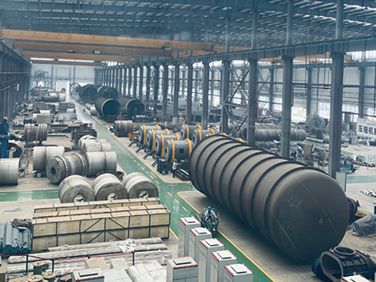

Üretim Sitemiz
