Çoklu etki düşme / ince film buharlaştırıcı 1600lph Atık sular için vakum kristalleme ekipmanları
Çoklu Etki Buharlaşması
Çoklu Sonuçlar Suyunç çözeltilerini yoğunlaştırmak için en sık kullanılan tekniklerden biri hala buharlaştırmadır.
Etkilerin miktarı, bir buharlaştırma sisteminin ekonomik olarak ne kadar verimli olduğuna büyük bir etkiye sahiptir.
Bir buharlaştırıcı sisteminin verimliliğini çarpma sayısını artırarak artırabiliriz.
Çiğ buharın beslendiği etki, çoklu etkili bir buharlaştırıcının ilk etkisidir.
Başlangıç reaksiyonunda üretilen buharlar, daha sonraki bir etki için ısıtma ortamı olarak hizmet eder.
TVR veya MVR, ölü buharları kullanmak için çoklu etkili buharlaştırıcılarda kullanılır.
Bir buharlaştırıcı için maksimum kaynama sıcaklığı ilk aşamada 80 °C ve son aşamada 40 °C'dir.
Malzeme işlemi
(1) Ham madde, ön birincil ön ısıtıcıya, elektromanyetik akış ölçerinin içinden besleme pompası ile teslim edilir.ve sonra birincil düşen film buharlaşması ve konsantrasyon için sıvı dağıtıcısı aracılığıyla birincil efekt ısıtıcının üst kısmına girer.;
(2) The first effect concentrated liquid is transported to the top distributor of the second effect heater by the first effect bottom material circulating pump for secondary falling film evaporation concentration.
(3) Filmin buharlaşma konsantrasyonunu düşürmek için üçüncü kez,İkinci etki alt malzeme dolaşım pompası ikinci etki yoğun sıvıyı üçüncü etki ısıtıcının üst dağıtıcısına taşır;
(4) İkinci etki yoğunlaşmış sıvı boşaltması, hidrometrenin çevrimiçi algılamasına göre, malzeme konsantrasyonunun gerçek zamanlı algılaması,Serbestleme valfini açmak ve malzemeyi bitmiş ürün tankına taşımak için boşaltma valfine bağlanacak, eğer malzeme konsantrasyonu belirlenmiş gereksinimleri karşılarsa, aksi takdirde, malzeme döngü valfini açarak malzemeyi tekrar buharlaştırmak için tekrar buharlaştırıcıya geri dönüştürür.
Buhar süreci
Isıtma buharlaştırma konsantrasyonu için, çiğ buhar birincil efekt ısıtıcısına eklenir. Birincil efekt tarafından üretilen ikincil buhar daha sonra ikincil etkiyi ısıtır ve benzeri.Kondensat pompası, üçüncü eylem tarafından üretilen ikincil buhar, kondensasyon soğutması için son kondansöre girdiğinde kondensat suyunu çıkarır.
Kondensat süreci
Çiğ buhar tüketimini tasarruf etmek için, kabuk altındaki su aktarım borusundan malzemeleri önceden ısıtarak üretilen kondensat suyu;
İkincil ve üçüncü etki tarafından üretilen kondensat suyu kondensat pompası tarafından boşaltılır ve boşaltma sıfır kirliliğe ulaşmıştır.Dondurulmayan gaz, dondurulmayan gaz borusu ile uç kondansörüne bağlanır ve vakum pompası tarafından boşaltılır..
Karakteristik
1Buharlama kapasitesi: 500Kg/saat'ten 80T/saat'e kadar
2Malzeme: Paslanmaz çelik 304 veya Paslanmaz çelik 316L;
3Tam kapalı süreç, hızlı ve düşük sıcaklıkta buharlaşma;
4. İç borular ayna cilalama dikişsiz sanitar borulardır, bu nedenle malzeme boruya yapıştırmak kolay değildir. Temizlik için kolaydır;
5Düşük buhar tüketimi: 1 kg buhar 3.5-4 kg su buharlaştırabilir;
6Düşük buharlaşma sıcaklığı: ikincil buharın bir kısmı, sprey tipi sıcak basınç pompasıyla tek efektli ısıtıcıya solunabilir.Bu sıcaklığı tam olarak kullanır ve buharlaşma sıcaklığı düşüktür..
7Büyük konsantrasyon oranı: daha büyük viskozlukta olan maddenin sıvısını akışını ve buharlaşmasını kolaylaştıran, ölçeklenmesi zor, kısa konsantrasyon süresini,konsantrasyon oranı 1'e ulaşabilir.:5.
8Bu ekipman GMP standardına uygun olan otomatik üretim, entelektüel sistem yönetimi gerçekleştirebilir.
9Malzemelerin farklı özelliklerine ve farklı kullanıcıların gereksinimlerine göre farklı teknolojik süreçlere tasarlanabilir.
Tipik üç etki düşen film buharlaştırıcı özellikleri ve teknik parametreler:
Parametreler/ Özellikler |
HP-3.0 | HP-4.5 | HP-6.0 | HP-9.0 | HP-12.0 | HP-15 | HP-20 | HP-24 | HP-30 | HP-50 | |
Buharlaşma Kapasite ((kg/saat) |
3000 | 4500 | 6000 | 9000 | 12000 | 15000 | 20000 | 24000 | 30000 | 50000 | |
Tüketimi Çiğ buhar ((kg/saat) |
900 | 1350 | 1800 | 2700 | 3600 | 4500 | 4500 | 7200 | 9000 | 15000 | |
Vakum derecesi her bir etkisi |
İlk olarak Etkisi |
0 | |||||||||
İkinci Etkisi |
448 | ||||||||||
(mmHg) |
Üçüncü Etkisi |
640 | |||||||||
Buharlaşma sıcaklığı: her bir etkisi |
İlk olarak Etkisi |
99 | |||||||||
İkinci Etkisi |
76 | ||||||||||
Üçüncü Etkisi |
53 | ||||||||||
Buhar basıncı Buharlaşma (MPa) |
0.6-1.0 (Absolu basınç) | ||||||||||
Besinlerde katı madde içeriği (%) | 6-7 ((Mısır hamuru örneği) | ||||||||||
Katı içerik çıkışı (%) | 42-48 ((Mısır hamuru örneği) |
Çalışma prensibi çizelgesi

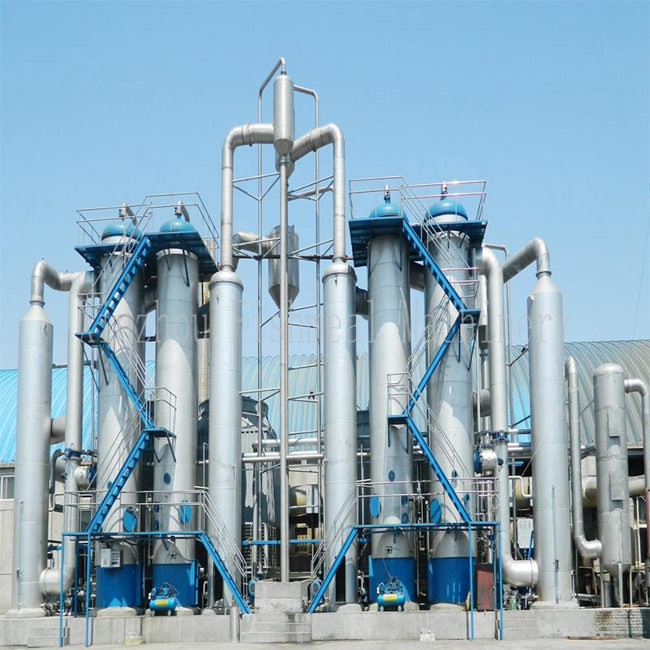

Atölye sitesi
