Farmasötik üretiminde Endüstriyel Yüksek ısı transfer katsayısı Termal Buhar Yeniden Sıkıştırma TVR Evaporatör
Termal Buhar Yeniden Sıkıştırma (TVR)
Buharla ısıtılan bir evaporatör sisteminin enerji tüketimini azaltmak için bir yöntem.
Geri dönüştürülmüş düşük basınçlı buharı sürüklemek ve kombine buharı daha kullanışlı bir ara basınçta boşaltmak için bir buhar ejektörüne sevk sıvısı olarak yüksek basınçlı buhar kullanır.
Buhar sıkıştırma çevrimi, basınçtaki artışla artan düşük basınçlı buharın yoğuşma sıcaklığına dayanır.
ÇALIŞMA PRENSİBİ
Evaporatör Düşen Film TVR, ıslak işlem alanından beslenir.Nihai ürün taleplerine bağlı olarak, denge tankından ürün, en az birinci calandria'nın kaynama sıcaklığına kadar ısıtılır.Bu, kondensat, aşırı buhar, buhar ve/veya sıcak su kullanılarak plakalı ısı eşanjörleri, borulu ısı eşanjörü ve/veya doğrudan ısıtıcılar ile yapılabilir.Isıtma işleminden sonra ürün, ürünün buharlaşmaya başladığı ilk kalandriaya beslenir.Evaporatör, düşen film prensibine göre çalışır, bu da ürün ve buharın tüplerden aşağı doğru aktığı anlamına gelir.Altta konsantre düşer ve buhar ayırıcıya emilir, böylece daha küçük konsantre damlacıkları buhardan ayrılır.Konsantre ürün bir sonraki geçişe pompalanır, bu sayede ürün daha fazla konsantre edilir.Nihai kalandria geçişinden sonra ürün, ürüne ve istenen konsantre özelliklerine bağlı olarak bir sonraki kalandriaya, kurutucunun konsantre tanklarına veya bir flaş soğutucu vasıtasıyla kristalizasyon tanklarına pompalanır.Suyun buharlaşma miktarı sınırlı olduğundan ve gerekli sıcaklık farkı nispeten yüksek olduğundan itici güç olarak buhar kullanılmaktadır.Bu, termal buhar yeniden sıkıştırması (TVR) olarak adlandırılır.Kapasite ve özel ürün ihtiyaçlarına bağlı olarak kademe ve termo kompresör sayısı tanımlanır.Termo-kompresöre giden buhar akışını ayarlamak için konsantre akışında bir yoğunluk kontrolörü kullanılır.
Öne Çıkanlar
Yüksek hijyen standartları sayesinde uzun üretim süreleri
Kanıtlanmış teknoloji
Tamamen temizlenebilir (Yerinde Temizleme)
TVR buharlaştırıcı
Su buharlaşma kapasitesi (T/h)
1.2,1.5,2.4,3,3.6,4,5,6,6.5,8,10,12,15,18,20,22,25,30,35,40,45,50,55,60,65, 75,85,100,120,150,180,200,240,270,300......
Bu ekipman, TVP buhar ısı pompası, ısıtma tüpü, buharlaşma odası, kondenser, vakum pompası, sirkülasyonlu deşarj pompası ve çalışma platformundan oluşan sürekli bir konsantrasyon ekipmanıdır.Gıda, ilaç, kimya, biyomühendislik, çevre mühendisliği, atık sıvı geri kazanımı ve diğer endüstrilerde konsantrasyon için uygundur.Bu ekipman, çok fazla enerji tasarrufu sağlamak için TVR ısı pompası teknolojisini benimser.TVR ısı pompası eklemek, en azından bir efekte daha eşdeğer enerji tasarrufu sağlayabilir, yani dört efekt + TVR'nin buhar tüketimi temelde beş efektinkiyle aynıdır.
| Performans karşılaştırması için Farklı evaporatör | ||||
| Kalem | Tek etkili evaporatör | çok etkili buharlaştırıcı | TVR buharlaştırıcı | MVR buharlaştırıcı |
| Enerji tüketimi | enerji tüketimi diğerlerinden çok daha fazladır, 1 ton su teoride 1 Ton buhar tüketecektir | karşılaştırmalı enerji tasarrufu | Geleneksel çok etkili evaporatör bazında, bir efekt daha eklendi, ancak daha yüksek basınçlı buhar tahriki gerekli | Evaporatör için en fazla enerji tasarrufu sağlayan teknoloji, ancak 10-40kwh güç tüketimi |
| Kat boşluğu | Küçük | büyük | büyük | küçük |
| Enerji kaynakları | buhar ve güç, buhar boru şebekesine ve kazana ihtiyaç var | buhar ve güç, buhar boru şebekesine ve kazana ihtiyaç var | buhar ve güç, buhar boru şebekesine ve kazana ihtiyaç duyar, yüksek basınçlı buhara ihtiyaç duyar. | elektrik, boru şebekesine gerek yok, tüm kapalı döngü sirkülasyon sistemi |
| otomatiklik | Yarı otomatik | Tam otomatik çalışma, sürekli buharlaşma | Tam otomatik çalışma, sürekli buharlaşma | Tam otomatik çalışma, sürekli buharlaşma |

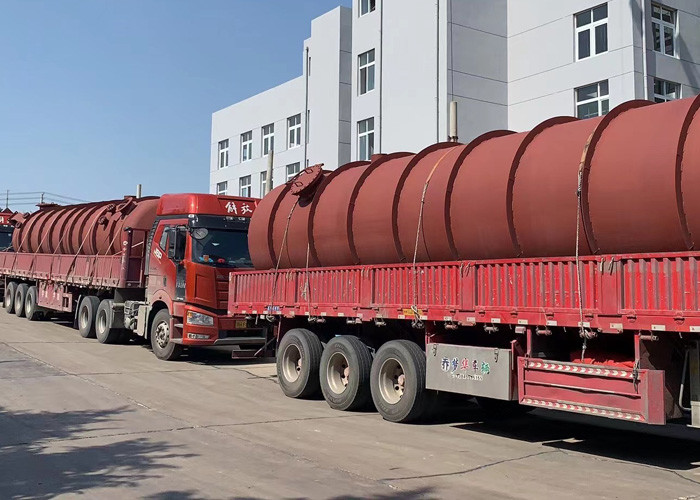

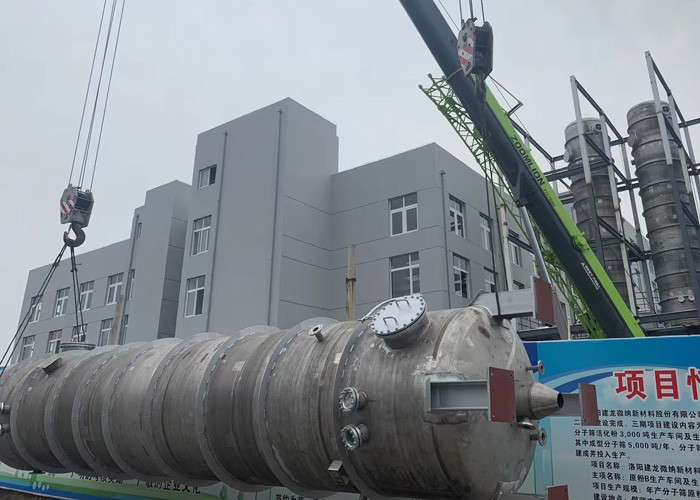

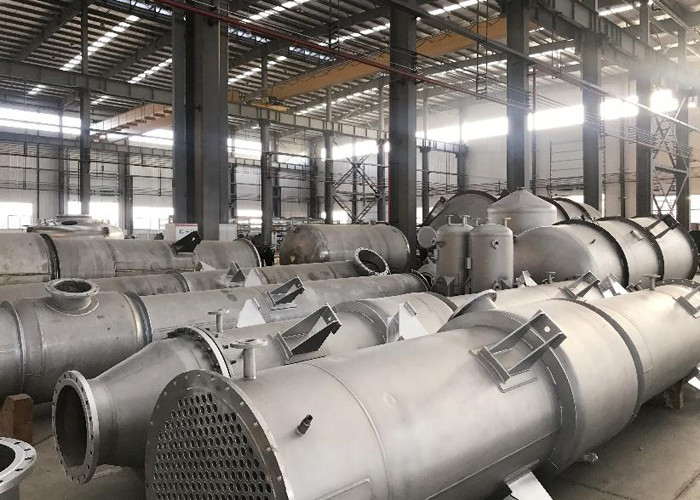

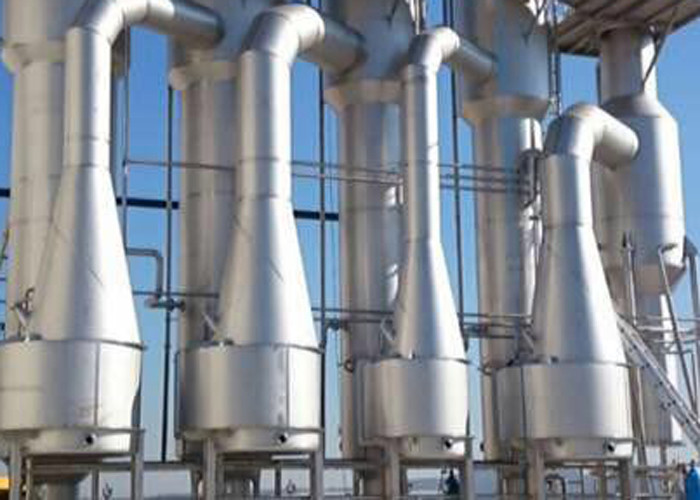

Üretim ve kurulum tesisi
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
