Termo kompresörler ile Paslanmaz Çelik Termal Buhar Yeniden Sıkıştırma (TVR) Jet buhar
Sistem bileşimi:
Ön ısıtıcı, buhar kompresörü, evaporatör, ayırıcı, sirkülasyon pompası, elektrik kontrol sistemi, boru hattı bağlantı sistemi, çelik çerçeve platformu ve diğer sistemler.
Termal buhar yeniden sıkıştırıldığında, ısı pompası prensibine göre, kaynama odasından gelen buhar, ısıtma odasında daha yüksek bir basınca sıkıştırılır;yani, buhara enerji eklenir.Isıtma odasındaki basınca karşılık gelen doymuş buhar sıcaklığı daha yüksek olduğundan, buhar ısıtma için yeniden kullanılabilir.Bu amaçla bir buhar jet kompresörü kullanılır.Jet pompa prensibine göre çalışırlar, hareketli parçaları yoktur, tasarımları basit ve etkilidir ve en yüksek çalışma güvenilirliğini sağlarlar.
Termal buhar kompresörü kullanmak, efekt buharlaştırıcı eklemekle aynı buhar/enerji tasarrufu etkisine sahiptir.Termal buhar kompresörünün çalışması, hareket buharı olarak adlandırılan belirli bir miktarda canlı buhar gerektirir.Bu hareket buharı bir sonraki etkiye gönderilmeli veya kondensere artık buhar olarak gönderilmelidir.Artık buharda bulunan kalan enerji, itici buhar tarafından sağlanan enerjiye yaklaşık olarak eşdeğerdir.
Separatörden çıkan ikincil buharın bir kısmı, yüksek basınçlı çalışma buharı tarafından tahrik edilir ve karıştırmak, basıncı yükseltmek için ejektöre girer ve ardından sıvıyı ısıtmak için ısıtma buharı olarak ısıtma odasına girer.Diğer kısım ise yoğuşturucuya girer ve yoğuşma sonrası boşaltılır.Isıtma buharı, ısıtma odasında su içinde yoğunlaştırılır ve boşaltılır.Tüpteki çözelti buharlaştırılır ve ısıtma buharının ısıtılması altında konsantre edilir ve gereksinimlere ulaşıldıktan sonra boşaltılır.
Buhar jetli ısı pompası, basit yapı, istikrarlı çalışma ve düşük fiyat özelliklerine sahiptir.Bir buhar jeti ısı pompası kullanarak, verimlilik, bir efekt buharlaştırıcı eklemeye eşdeğerdir.
Termal Buhar Yeniden Sıkıştırma Evaporatörleri
termal buhar yeniden sıkıştırma (TVR) evaporatörleri, her pound buharlaşma için gereken buharı azaltmak için bir termokompresör kullanır; bu da sonuçta enerji tüketimini azaltır ve maliyetlerden tasarruf sağlar.
TVR EVAPORATÖRLER
TVR evaporatörleri, buhar ayırıcıdan gelen buharın bir kısmını yeniden sıkıştırmak ve ilk aşamayı ısıtmak için buharla karıştırmak için Termal Buhar Yeniden Sıkıştırmayı kullanır.
TVR evaporatörü için süreç
Termal Buhar Yeniden Sıkıştırma (TVR) normalde, buhar ayırıcıdan gelen buharın bir kısmını geri dönüştüren ve buharla karıştıran bir ejektörde orta veya yüksek basınçlı buhar kullanılarak bir veya daha fazla aşamada gerçekleşir.Bu karışım, ilk buharlaştırma aşamasının ısıtılması için kullanılır.
Bir TVR evaporatörü için buhar tüketimi yakl.0,3 - 0,07 kg buhar / kg su buharlaşması, yeniden sıkıştırmanın gerçekleştiği aşamaların sayısına bağlı olarak.
Bu tasarım, düz buharla ısıtılan tasarımlardan daha az maliyetli makineler sağlar, ancak motive edici buhar basıncı gerektirir.
BAŞVURU
Evaporatör Düşen Film TVR, tam otomatik ve sürekli bir buharlaştırma sistemi sağlar.Evaporatör Düşen Film TVR, tüm ürün yelpazesinin üretimi için uygundur.Sistem müşteriye özel olarak tasarlanmıştır ve bu nedenle çok çeşitli ürün bileşimleri ve kapasiteleri için mevcuttur.
| Performans karşılaştırması için Farklı evaporatör | ||||
| Kalem | Tek etkili evaporatör | çok etkili buharlaştırıcı | TVR buharlaştırıcı | MVR buharlaştırıcı |
| Enerji tüketimi | enerji tüketimi diğerlerinden çok daha fazladır, 1 ton su teoride 1 Ton buhar tüketecektir | karşılaştırmalı enerji tasarrufu | Geleneksel çok etkili evaporatör bazında, bir efekt daha eklendi, ancak daha yüksek basınçlı buhar tahriki gerekli | Evaporatör için en fazla enerji tasarrufu sağlayan teknoloji, ancak 10-40kwh güç tüketimi |
| Kat boşluğu | Küçük | büyük | büyük | küçük |
| Enerji kaynakları | buhar ve güç, buhar boru şebekesine ve kazana ihtiyaç var | buhar ve güç, buhar boru şebekesine ve kazana ihtiyaç var | buhar ve güç, buhar boru şebekesine ve kazana ihtiyaç duyar, yüksek basınçlı buhara ihtiyaç duyar. | elektrik, boru şebekesine gerek yok, tüm kapalı döngü sirkülasyon sistemi |
| otomatiklik | Yarı otomatik | Tam otomatik çalışma, sürekli buharlaşma | Tam otomatik çalışma, sürekli buharlaşma | Tam otomatik çalışma, sürekli buharlaşma |
SSS
MVR ve TVR evaporatörü arasındaki fark nedir?
MVR bir Mekanik Buhar Yeniden Sıkıştırma sistemidir, enerji kaynağı Güç/Elektriktir, çok düşük enerji tüketimi
TVR bir Termal Buhar Yeniden Sıkıştırma sistemidir - enerji kaynağı buhardır, enerji tüketimi buharlaşma aşamalarının (kalandria) sayısına bağlıdır.
Neden Falling Film evaporatörü kullanmalıyım?
Düşen film evaporatörü, suyu çok enerji verimli bir şekilde çıkarmanın nazik bir yoludur.Yüksek buharlaşma için küçük ayak izi.
Toplam katılarda ne kadar yükseğe çıkabilirsiniz?
Bu, ürün tipine çok bağlıdır, tüm ürünler ayrı ayrı ele alınmalıdır, çoğunlukla yapışkanlık ve viskozite toplam katıları belirleyecektir.
Viskozitenin bir evaporatör kullanma olasılığı üzerinde bir etkisi var mı?
Evet, iyi bir buharlaşma için viskozite çok kritik bir faktördür, ürün pompalanabilir olmalıdır.
Düşen bir film evaporatöründe ne tür ürünler çalıştırabilirsiniz?
Hemen hemen tüm pompalanabilir sıvılar ve çözünür ürünler, düşen bir film evaporatöründe çalıştırılabilir.
Çalışma prensibi çizimi

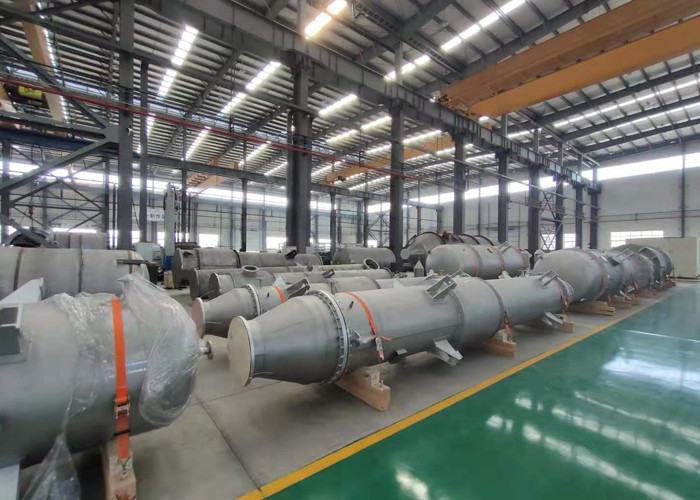

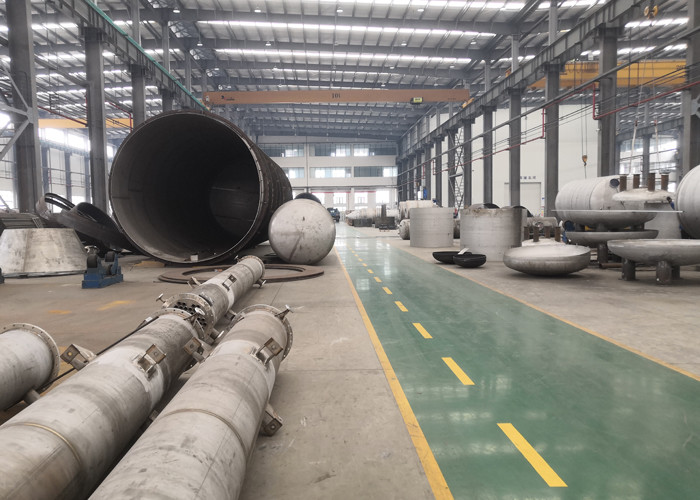

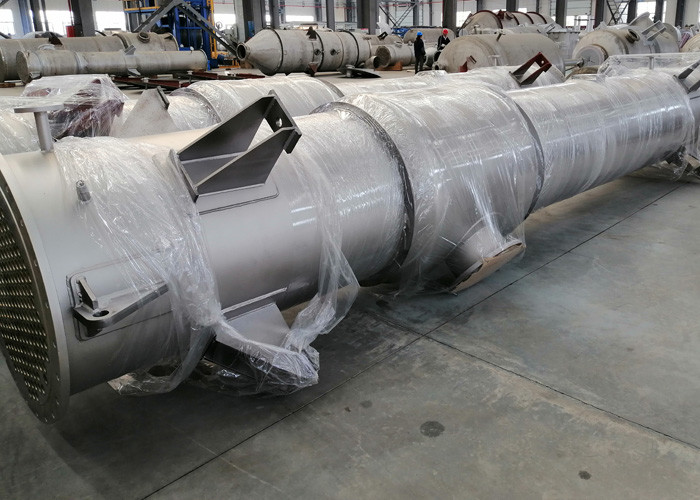

Üretim tesisimiz
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
