Yerel servisli Otomatik Termal Buhar Yeniden Sıkıştırma TVR Buharlaştırma Sistemi
Termal Buhar Yeniden Sıkıştırma (TVR)
Buharla ısıtılan bir evaporatör sisteminin enerji tüketimini azaltmak için bir yöntem.
Geri dönüştürülmüş düşük basınçlı buharı sürüklemek ve kombine buharı daha kullanışlı bir ara basınçta boşaltmak için bir buhar ejektörüne sevk sıvısı olarak yüksek basınçlı buhar kullanır.
Buhar sıkıştırma çevrimi, basınçtaki artışla artan düşük basınçlı buharın yoğuşma sıcaklığına dayanır.
Süreç açıklaması
Çözelti, kondens ile önceden ısıtılır ve buharlaşma devresine girer.Burada sirküle edilen çözelti ile karışır ve ısıtıcı H'de ısıtılır. Buharlaştırıcı V'de, çözelti kaynama sıcaklığına soğutulurken çözücü (su) buharlaşır.Ortaya çıkan buhar buharı, buhar yardımıyla buhar jet pompası tarafından daha yüksek bir basınç ve sıcaklık seviyesine sıkıştırılır, böylece sirküle edilen çözeltiyi ısıtmak için bir ısıtma ortamı olarak kullanılabilir.Fazla buhar yoğunlaşır.Bitkide tuz kristalleştirilecekse, daha fazla buharlaşma, çözeltiyi kristallerin oluşmasına kadar yoğunlaştırır.Arzu edilirse, süspansiyondaki kristaller daha sonra çözeltiden ayrılabilir ve kurutulabilir.
özellikleri
Buharlaşma enerjisinin sadece bir kısmı canlı buhar şeklinde kullanılmalıdır.
Düşük yatırım maliyetleri.
Mevcut tesislerde güçlendirme mümkündür.
Çeşitli uygulamalar için uygundur.
Öne Çıkanlar
Yüksek hijyen standartları sayesinde uzun üretim süreleri
Kanıtlanmış teknoloji
Tamamen temizlenebilir (Yerinde Temizleme)
TVR buharlaştırıcı
Su buharlaşma kapasitesi (T/h)
1.2,1.5,2.4,3,3.6,4,5,6,6.5,8,10,12,15,18,20,22,25,30,35,40,45,50,55,60,65, 75,85,100,120,150,180,200,240,270,300......
Bu ekipman, TVP buhar ısı pompası, ısıtma tüpü, buharlaşma odası, kondenser, vakum pompası, sirkülasyonlu deşarj pompası ve çalışma platformundan oluşan sürekli bir konsantrasyon ekipmanıdır.Gıda, ilaç, kimya, biyomühendislik, çevre mühendisliği, atık sıvı geri kazanımı ve diğer endüstrilerde konsantrasyon için uygundur.Bu ekipman, çok fazla enerji tasarrufu sağlamak için TVR ısı pompası teknolojisini benimser.TVR ısı pompası eklemek, en azından bir efekte daha eşdeğer enerji tasarrufu sağlayabilir, yani dört efekt + TVR'nin buhar tüketimi temelde beş efektinkiyle aynıdır.
| Performans karşılaştırması için Farklı evaporatör |
| Kalem |
Tek etkili evaporatör |
çok etkili buharlaştırıcı |
TVR buharlaştırıcı |
MVR buharlaştırıcı |
| Enerji tüketimi |
enerji tüketimi diğerlerinden çok daha fazladır, 1 ton su teoride 1 Ton buhar tüketecektir |
karşılaştırmalı enerji tasarrufu |
Geleneksel çok etkili evaporatör bazında, bir efekt daha eklendi, ancak daha yüksek basınçlı buhar tahriki gerekli |
Evaporatör için en fazla enerji tasarrufu sağlayan teknoloji, ancak 10-40kwh güç tüketimi |
| Kat boşluğu |
Küçük |
büyük |
büyük |
küçük |
| Enerji kaynakları |
buhar ve güç, buhar boru şebekesine ve kazana ihtiyaç var |
buhar ve güç, buhar boru şebekesine ve kazana ihtiyaç var |
buhar ve güç, buhar boru şebekesine ve kazana ihtiyaç duyar, yüksek basınçlı buhara ihtiyaç duyar. |
elektrik, boru şebekesine gerek yok, tüm kapalı döngü sirkülasyon sistemi |
| otomatiklik |
Yarı otomatik |
Tam otomatik çalışma, sürekli buharlaşma |
Tam otomatik çalışma, sürekli buharlaşma |
Tam otomatik çalışma, sürekli buharlaşma |

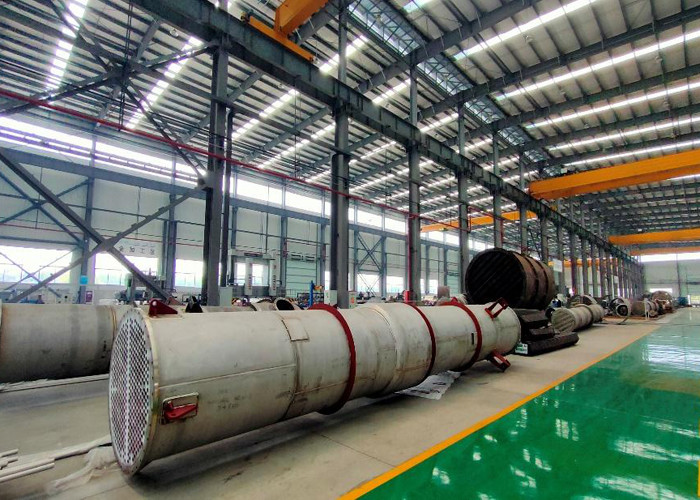

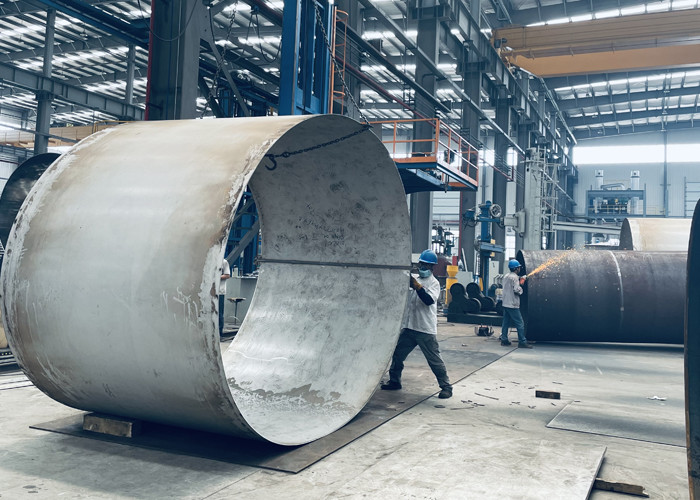

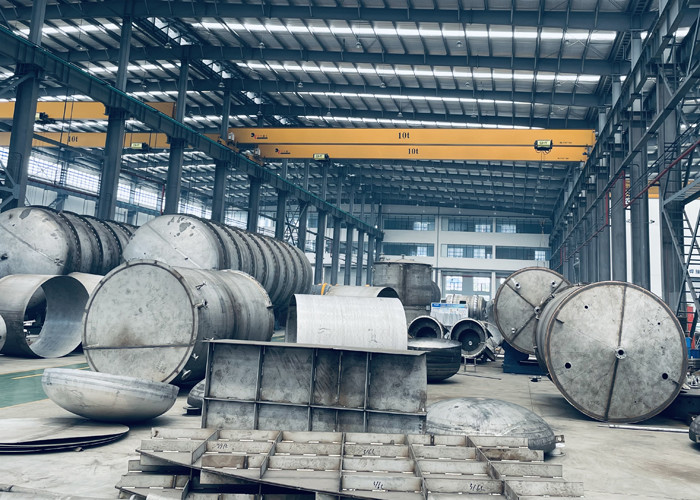

Üretim ve kurulum tesisi
