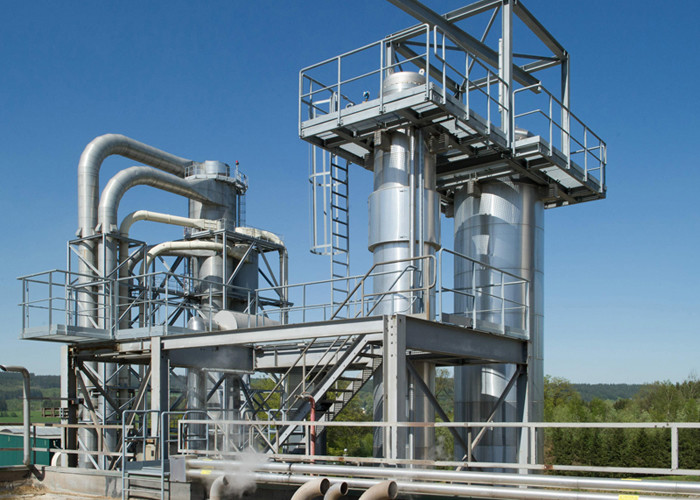

Yüksek verimli TVR Paslanmaz Çelik Evaporatör TVR Damıtma Kolonu Buhar jet pompalı endüstriyel terazi
TVR EVAPORATÖRLER
TVR evaporatörleri, buhar ayırıcıdan gelen buharın bir kısmını yeniden sıkıştırmak ve ilk aşamayı ısıtmak için buharla karıştırmak için Termal Buhar Yeniden Sıkıştırmayı kullanır.
TVR evaporatörü için süreç
Termal Buhar Yeniden Sıkıştırma (TVR) normalde, buhar ayırıcıdan gelen buharın bir kısmını geri dönüştüren ve buharla karıştıran bir ejektörde orta veya yüksek basınçlı buhar kullanılarak bir veya daha fazla aşamada gerçekleşir.Bu karışım, ilk buharlaştırma aşamasının ısıtılması için kullanılır.
Bir TVR evaporatörü için buhar tüketimi yakl.0,3 - 0,07 kg buhar / kg su buharlaşması, yeniden sıkıştırmanın gerçekleştiği aşamaların sayısına bağlı olarak.
Bu tasarım, düz buharla ısıtılan tasarımlardan daha az maliyetli makineler sağlar, ancak motive edici buhar basıncı gerektirir.
Termo kompresörler
Termo kompresörler, başka yerlerde kullanılmak üzere atık buharı yakalayıp yeniden sıkıştırarak ısı enerjisini geri dönüştürmek için tasarlanmıştır.
Ejektörler gibi termo kompresörlerde hareketli parça yoktur.Mekanik tasarım bir buhar sandığı, nozul tutucusu, nozullar ve difüzörden oluşur.
Termo kompresör, buhar sandığına giren ve memeden genişleyen bir hareket sıvısı olarak yüksek basınçlı buhar kullanır.
Yüksek hızlı buhar daha sonra atık buharı sıvıların birleştirildiği bir karıştırma odasına sürükler.
Karıştırılan akışkanlar daha sonra, hız enerjisini basınç enerjisine yeniden dönüştürerek, ters yönde bir meme görevi gören difüzör aracılığıyla ani bir basınca yeniden sıkıştırılır.
Termo kompresörler gıda, petrol, kimya, enerji ve kağıt endüstrilerindeki uygulamalar için tasarlanmıştır.Termal yeniden sıkıştırma, tipik olarak süt ve meyve suyu endüstrilerinde, konsantrasyon işlemi sırasında buharlaştırıcılardan gelen buharı yeniden yakalamak ve yeniden kullanmak için uygulanır.
Tüm termo kompresörler, müşterimizin titiz özelliklerini karşılamak için özel olarak tasarlanmış ve performans test edilmiştir.
Termo kompresör ısı geri kazanım sistemleri hakkında daha fazla bilgi edinmek ve özel prosesinizi veya uygulamanızı görüşmek için lütfen bizimle iletişime geçmekten çekinmeyin.
özellikleri
Buharlaşma enerjisinin sadece bir kısmı canlı buhar şeklinde kullanılmalıdır.
Düşük yatırım maliyetleri.
Mevcut tesislerde güçlendirme mümkündür.
Çeşitli uygulamalar için uygundur.
Varyantlar
Buhar tüketimini azaltmak için aşama sayısını artırın.
Tuz ayırmalı veya ayırmasız.
Farklı ön ısıtma konseptleri.
Karıştırma veya yüzey kondansatörlerinde fazla buharın yoğunlaşması.
| Performans karşılaştırması için Farklı evaporatör | ||||
| Kalem | Tek etkili evaporatör | çok etkili buharlaştırıcı | TVR buharlaştırıcı | MVR buharlaştırıcı |
| Enerji tüketimi | enerji tüketimi diğerlerinden çok daha fazladır, 1 ton su teoride 1 Ton buhar tüketecektir | karşılaştırmalı enerji tasarrufu | Geleneksel çok etkili evaporatör bazında, bir efekt daha eklendi, ancak daha yüksek basınçlı buhar tahriki gerekli | Evaporatör için en fazla enerji tasarrufu sağlayan teknoloji, ancak 10-40kwh güç tüketimi |
| Kat boşluğu | Küçük | büyük | büyük | küçük |
| Enerji kaynakları | buhar ve güç, buhar boru şebekesine ve kazana ihtiyaç var | buhar ve güç, buhar boru şebekesine ve kazana ihtiyaç var | buhar ve güç, buhar boru şebekesine ve kazana ihtiyaç duyar, yüksek basınçlı buhara ihtiyaç duyar. | elektrik, boru şebekesine gerek yok, tüm kapalı döngü sirkülasyon sistemi |
| otomatiklik | Yarı otomatik | Tam otomatik çalışma, sürekli buharlaşma | Tam otomatik çalışma, sürekli buharlaşma | Tam otomatik çalışma, sürekli buharlaşma |
Çalışma prensibi çizimi

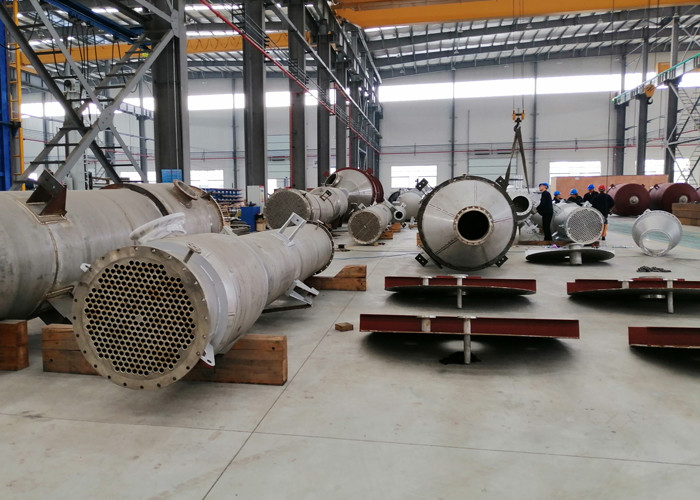

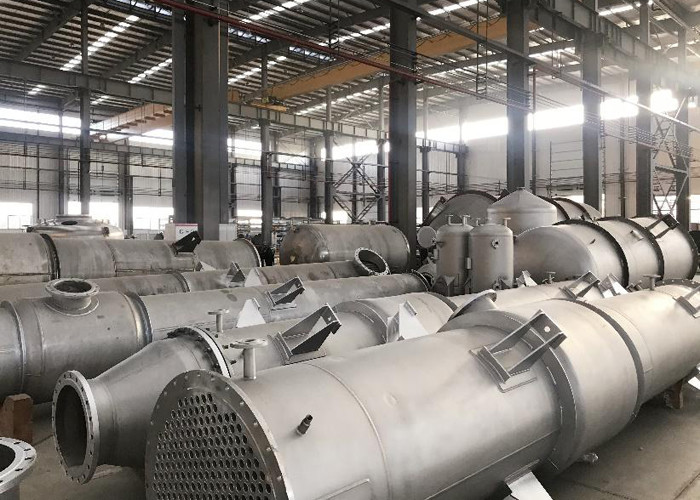

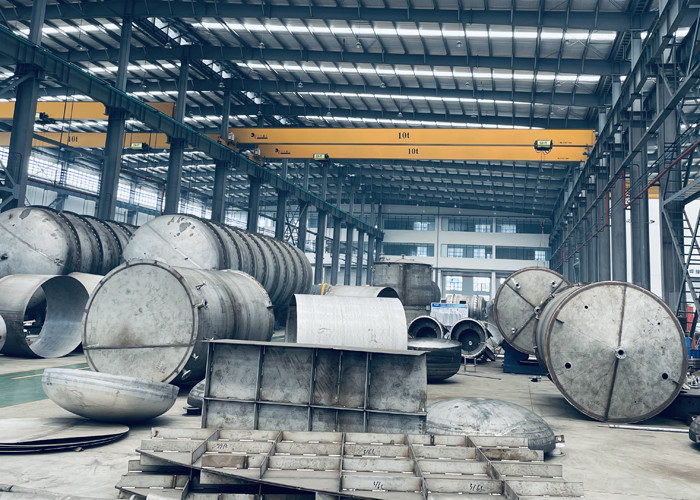

atölye sitesi
sertifika
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
