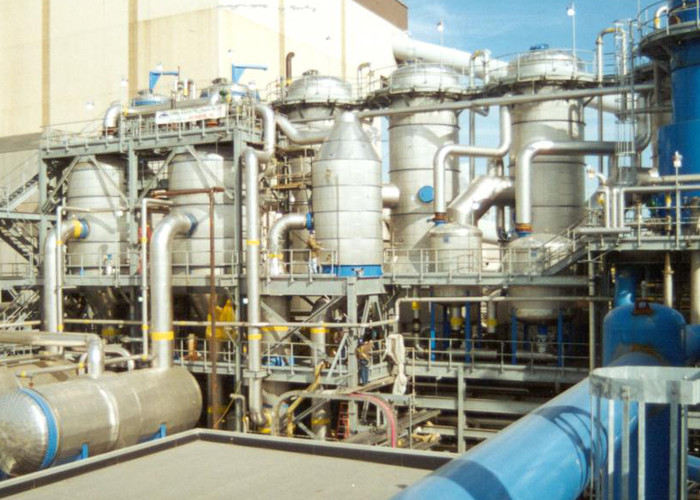

Konsantrasyon, kristalizasyon için endüstriyel ölçekli Enerji Tasarruflu Evaporatör TVR sistemi
TVR buharlaştırma ve konsantrasyon ekipmanı
Isıtma odasının ısı kaynağı olarak ikincil buharın bir kısmını yeniden sıkıştırmak için TVR ısı pompasını kullanan bir buharlaşma konsantrasyon kristalizasyon ekipmanıdır.
0,7 MPa'nın üzerinde kararlı doymuş buhar tedariki için tedarik koşulları gereklidir.
TVR'nin performansı buhar tasarrufunun etkisi ile doğrudan ilişkilidir, bu nedenle garantili çalışma performansına sahip ürünlerin kullanılması gerekmektedir.
TVR'nin kalitesi ve performansı zayıfsa, buhar tasarrufu etkisi belirgin değildir ve gürültü ve titreşim nedeniyle zarar görmesi kolaydır.
Sistem bileşimi:
Ön ısıtıcı, buhar kompresörü, evaporatör, ayırıcı, sirkülasyon pompası, elektrik kontrol sistemi, boru hattı bağlantı sistemi, çelik çerçeve platformu ve diğer sistemler.
Termal buhar yeniden sıkıştırıldığında, ısı pompası prensibine göre, kaynama odasından gelen buhar, ısıtma odasında daha yüksek bir basınca sıkıştırılır;yani, buhara enerji eklenir.Isıtma odasındaki basınca karşılık gelen doymuş buhar sıcaklığı daha yüksek olduğundan, buhar ısıtma için yeniden kullanılabilir.Bu amaçla bir buhar jet kompresörü kullanılır.Jet pompa prensibine göre çalışırlar, hareketli parçaları yoktur, tasarımları basit ve etkilidir ve en yüksek çalışma güvenilirliğini sağlarlar.
Termal buhar kompresörü kullanmak, efekt buharlaştırıcı eklemekle aynı buhar/enerji tasarrufu etkisine sahiptir.Termal buhar kompresörünün çalışması, hareket buharı olarak adlandırılan belirli bir miktarda canlı buhar gerektirir.Bu hareket buharı bir sonraki etkiye gönderilmeli veya kondensere artık buhar olarak gönderilmelidir.Artık buharda bulunan kalan enerji, itici buhar tarafından sağlanan enerjiye yaklaşık olarak eşdeğerdir.
Separatörden çıkan ikincil buharın bir kısmı, yüksek basınçlı çalışma buharı tarafından tahrik edilir ve karıştırmak, basıncı yükseltmek için ejektöre girer ve ardından sıvıyı ısıtmak için ısıtma buharı olarak ısıtma odasına girer.Diğer kısım ise yoğuşturucuya girer ve yoğuşma sonrası boşaltılır.Isıtma buharı, ısıtma odasında su içinde yoğunlaştırılır ve boşaltılır.Tüpteki çözelti buharlaştırılır ve ısıtma buharının ısıtılması altında konsantre edilir ve gereksinimlere ulaşıldıktan sonra boşaltılır.
Buhar jetli ısı pompası, basit yapı, istikrarlı çalışma ve düşük fiyat özelliklerine sahiptir.Bir buhar jeti ısı pompası kullanarak, verimlilik, bir efekt buharlaştırıcı eklemeye eşdeğerdir.
özellikleri
Buharlaşma enerjisinin sadece bir kısmı canlı buhar şeklinde kullanılmalıdır.
Düşük yatırım maliyetleri.
Mevcut tesislerde güçlendirme mümkündür.
Çeşitli uygulamalar için uygundur.
Varyantlar
Buhar tüketimini azaltmak için aşama sayısını artırın.
Tuz ayırmalı veya ayırmasız.
Farklı ön ısıtma konseptleri.
Karıştırma veya yüzey kondansatörlerinde fazla buharın yoğunlaşması.
Performans karşılaştırması için Farklı evaporatör | ||||
Kalem | Tek etkili evaporatör | çok etkili buharlaştırıcı | TVR buharlaştırıcı | MVR buharlaştırıcı |
Enerji tüketimi | enerji tüketimi diğerlerinden çok daha fazladır, 1 ton su teoride 1 Ton buhar tüketecektir | karşılaştırmalı enerji tasarrufu | Geleneksel çok etkili evaporatör bazında, bir efekt daha eklendi, ancak daha yüksek basınçlı buhar tahriki gerekli | Evaporatör için en fazla enerji tasarrufu sağlayan teknoloji, ancak 10-40kwh güç tüketimi |
Kat boşluğu | Küçük | büyük | büyük | küçük |
Enerji kaynakları | buhar ve güç, buhar boru şebekesine ve kazana ihtiyaç var | buhar ve güç, buhar boru şebekesine ve kazana ihtiyaç var | buhar ve güç, buhar boru şebekesine ve kazana ihtiyaç duyar, yüksek basınçlı buhara ihtiyaç duyar. | elektrik, boru şebekesine gerek yok, tüm kapalı döngü sirkülasyon sistemi |
otomatiklik | Yarı otomatik | Tam otomatik çalışma, sürekli buharlaşma | Tam otomatik çalışma, sürekli buharlaşma | Tam otomatik çalışma, sürekli buharlaşma |
Çalışma prensibi çizimi

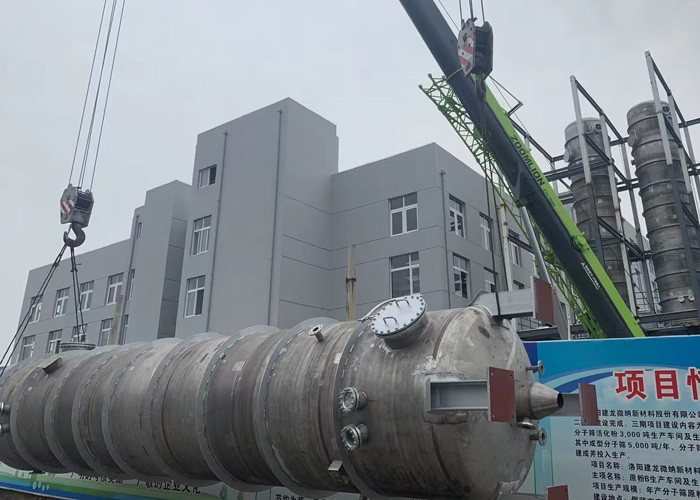

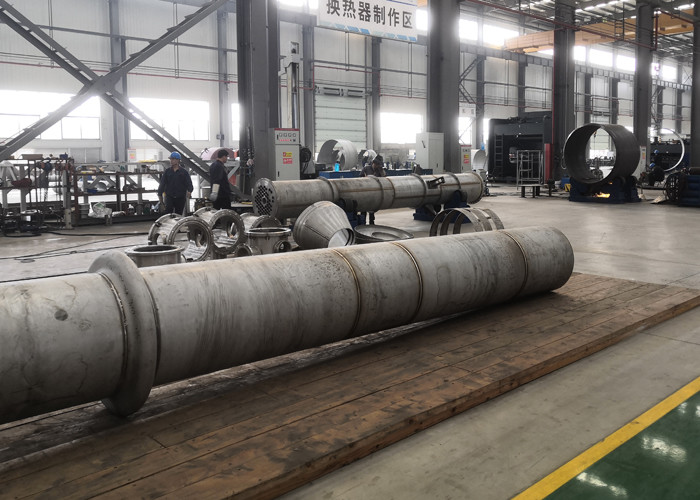

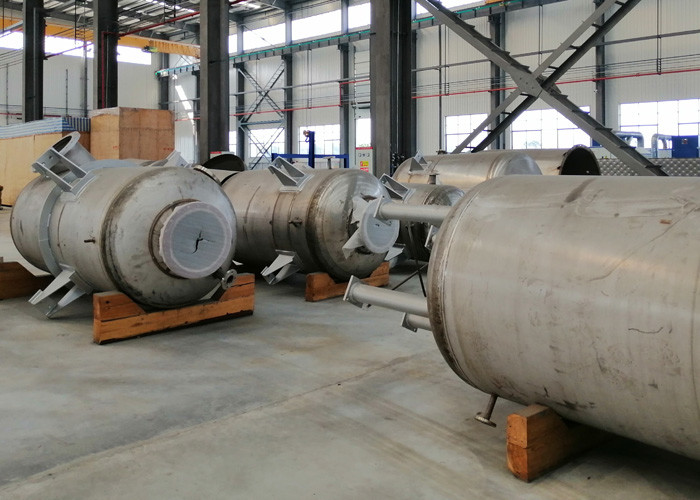

Atölyemiz ve müşterimizin kurulumu
