Amonyum Sülfat Tuz Kristalizasyonu için Vakum Termal Buhar Yeniden Sıkıştırma Evaporatörü
Termo kompresörler
Termo kompresörler, başka yerlerde kullanılmak üzere atık buharı yakalayıp yeniden sıkıştırarak ısı enerjisini geri dönüştürmek için tasarlanmıştır.
Ejektörler gibi termo kompresörlerde hareketli parça yoktur.Mekanik tasarım bir buhar sandığı, nozul tutucusu, nozullar ve difüzörden oluşur.
Termo kompresör, buhar sandığına giren ve memeden genişleyen bir hareket sıvısı olarak yüksek basınçlı buhar kullanır.
Yüksek hızlı buhar daha sonra atık buharı sıvıların birleştirildiği bir karıştırma odasına sürükler.
Karıştırılan akışkanlar daha sonra, hız enerjisini basınç enerjisine yeniden dönüştürerek, ters yönde bir meme görevi gören difüzör aracılığıyla ani bir basınca yeniden sıkıştırılır.
Termo kompresörler gıda, petrol, kimya, enerji ve kağıt endüstrilerindeki uygulamalar için tasarlanmıştır.Termal yeniden sıkıştırma, tipik olarak süt ve meyve suyu endüstrilerinde, konsantrasyon işlemi sırasında buharlaştırıcılardan gelen buharı yeniden yakalamak ve yeniden kullanmak için uygulanır.
Tüm termo kompresörler, müşterimizin titiz özelliklerini karşılamak için özel olarak tasarlanmış ve performans test edilmiştir.
Therm kompresör ısı geri kazanım sistemleri hakkında daha fazla bilgi edinmek ve özel prosesinizi veya uygulamanızı görüşmek için lütfen bizimle iletişime geçmekten çekinmeyin.
Süreç açıklaması
Çözelti, kondens ile önceden ısıtılır ve buharlaşma devresine girer.Burada sirküle edilen çözelti ile karışır ve ısıtıcı H'de ısıtılır. Buharlaştırıcı V'de, çözelti kaynama sıcaklığına soğutulurken çözücü (su) buharlaşır.Ortaya çıkan buhar buharı, buhar yardımıyla buhar jet pompası tarafından daha yüksek bir basınç ve sıcaklık seviyesine sıkıştırılır, böylece sirküle edilen çözeltiyi ısıtmak için bir ısıtma ortamı olarak kullanılabilir.Fazla buhar yoğunlaşır.Bitkide tuz kristalleştirilecekse, daha fazla buharlaşma, çözeltiyi kristallerin oluşmasına kadar yoğunlaştırır.Arzu edilirse, süspansiyondaki kristaller daha sonra çözeltiden ayrılabilir ve kurutulabilir.
özellikleri
Buharlaşma enerjisinin sadece bir kısmı canlı buhar şeklinde kullanılmalıdır.
Düşük yatırım maliyetleri.
Mevcut tesislerde güçlendirme mümkündür.
Çeşitli uygulamalar için uygundur.
Öne Çıkanlar
Yüksek hijyen standartları sayesinde uzun üretim süreleri
Kanıtlanmış teknoloji
Tamamen temizlenebilir (Yerinde Temizleme)
TVR buharlaştırıcı
Su buharlaşma kapasitesi (T/h)
1.2,1.5,2.4,3,3.6,4,5,6,6.5,8,10,12,15,18,20,22,25,30,35,40,45,50,55,60,65, 75,85,100,120,150,180,200,240,270,300......
Bu ekipman, TVP buhar ısı pompası, ısıtma tüpü, buharlaşma odası, kondenser, vakum pompası, sirkülasyonlu deşarj pompası ve çalışma platformundan oluşan sürekli bir konsantrasyon ekipmanıdır.Gıda, ilaç, kimya, biyomühendislik, çevre mühendisliği, atık sıvı geri kazanımı ve diğer endüstrilerde konsantrasyon için uygundur.Bu ekipman, çok fazla enerji tasarrufu sağlamak için TVR ısı pompası teknolojisini benimser.TVR ısı pompası eklemek, en azından bir efekte daha eşdeğer enerji tasarrufu sağlayabilir, yani dört efekt + TVR'nin buhar tüketimi temelde beş efektinkiyle aynıdır.
Performans karşılaştırması için Farklı evaporatör | ||||
Kalem | Tek etkili evaporatör | çok etkili buharlaştırıcı | TVR buharlaştırıcı | MVR buharlaştırıcı |
Enerji tüketimi | enerji tüketimi diğerlerinden çok daha fazladır, 1 ton su teoride 1 Ton buhar tüketecektir | karşılaştırmalı enerji tasarrufu | Geleneksel çok etkili evaporatör bazında, bir efekt daha eklendi, ancak daha yüksek basınçlı buhar tahriki gerekli | Evaporatör için en fazla enerji tasarrufu sağlayan teknoloji, ancak 10-40kwh güç tüketimi |
Kat boşluğu | Küçük | büyük | büyük | küçük |
Enerji kaynakları | buhar ve güç, buhar boru şebekesine ve kazana ihtiyaç var | buhar ve güç, buhar boru şebekesine ve kazana ihtiyaç var | buhar ve güç, buhar boru şebekesine ve kazana ihtiyaç duyar, yüksek basınçlı buhara ihtiyaç duyar. | elektrik, boru şebekesine gerek yok, tüm kapalı döngü sirkülasyon sistemi |
otomatiklik | Yarı otomatik | Tam otomatik çalışma, sürekli buharlaşma | Tam otomatik çalışma, sürekli buharlaşma | Tam otomatik çalışma, sürekli buharlaşma |

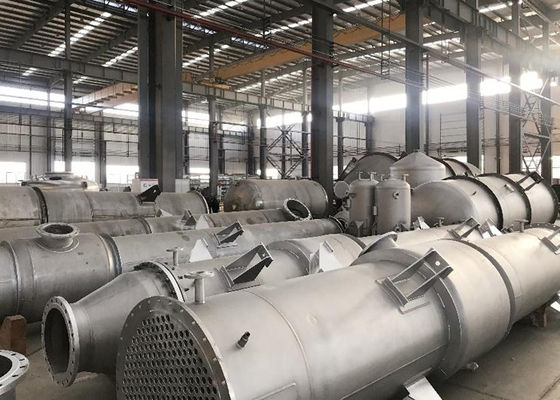

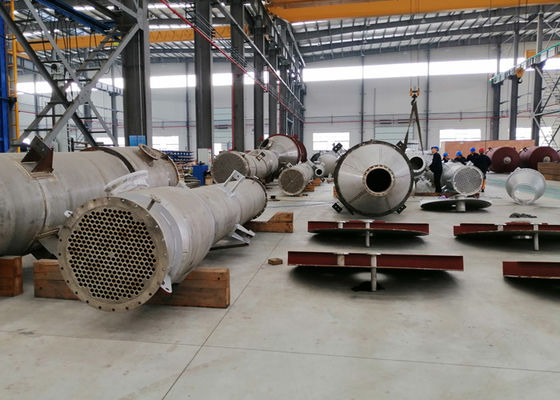

Üretim ve kurulum tesisi
