İçecek Evaporatör Sisteminin Buharlaşması Çok Etkili Kuvvet Dolaşımı
Çok Etkili Evaporatör
Tek etkili evaporatörde sıvıyı ısıtmak için buhar verilir.Toplam ısı buhardan aktarılmaz.Böylece ısının geri kalanı boşa gider.Isı verimini kullanmak için, bir etkiden gelen buharın bir sonraki etki için ısıtma ortamı olarak hizmet edebilmesi için evaporatör bağlantıları yapılır.
Seyreltik besleme kısmen konsantre olduğu ilk etkiye girer;daha sonra ek konsantrasyon için ikinci etkiye akar ve yakında.Son konsantrasyon, son etkide yapılır.
Birinci etkide buhar basıncının en yüksek olduğu ham buhar beslenir P1, İkinci etkide p2 vardır.
P1>p2.>p>.…..P,n etkilerin sayısıdır.Bu basınç gradyanı, vakum pompası ve kondansatör tarafından korunur.
Buhar basıncının düşmesine bağlı olarak, sıvı hareket ettikçe sıvının kaynama noktası da düşer.
Yapı
Çok etkili düşen film evaporatörü (birinci etki, ikinci etki, üçüncü etki) ayırıcılar ve evaporatörler ve ön ısıtıcılar, kondenser ve vakum pompası, besleme pompası, sirkülasyon pompası, tahliye pompası, yoğuşmuş su pompası, boru hattı ve bağlantı parçalarından oluşur. , vb. Vakum ölçer, termometre, basınç göstergesi vb. ile donatılmıştır.
karakteristik
1. Buharlaşma kapasitesi: 500Kg/h'den 80T/h'ye
2. Malzeme: Paslanmaz çelik 304 veya Paslanmaz çelik 316L;
3. Tam kapalı süreç, hızlı ve düşük sıcaklıkta buharlaşma;
4. İç borular ayna cilalı dikişsiz sıhhi tesisat borularıdır, bu nedenle malzemenin boruya yapıştırılması kolay değildir.Temizlemesi kolaydır;
5. Düşük buharlaşma sıcaklığı: ikincil buharın bir kısmı, sprey tipi sıcak basınç pompası aracılığıyla tek etkili ısıtıcıya solunabilir.Bu, ısıyı tam olarak kullanır ve buharlaşma sıcaklığı düşüktür.
6. Büyük konsantrasyon oranı: daha büyük viskoziteye sahip malzeme sıvısının akması ve buharlaşması, ölçeklenmesi zor, kısa konsantrasyon süresi olmasını sağlayan düşen film buharlaşmasını benimseyin.
7. Bu ekipman, otomatik üretim, entelektüel sistem yönetimi gerçekleştirebilir.
8. Malzemelerin farklı özelliklerine ve farklı kullanıcıların gereksinimlerine göre farklı teknolojik süreçlerde tasarlanabilir.
Uygulama
Çoklu Etkili Evaporatörler ihtiyaca göre aşağıdaki alanlarda yaygın olarak kullanılmaktadır.
Atıksu Arıtımı: Kimya, İlaç, Tekstil, Boyama, Bira Fabrikaları, Otomobiller, Süt, Gıda endüstrileri vb. endüstriler, çevreye zararlı proses atıkları üretir.Bu atıklar genellikle büyük miktarda su ve atıklardan (kirletici maddeler) oluşur.MEE sistemi kullanılarak atık sudan suyu buharlaştırarak suyun geri dönüşümü ile sonuçlanır.
Tuzdan Arındırma: RO Reddi (Reverse Osmosis) çok miktarda su içerir.MEE ile su geri dönüştürülebilir.
Kimya Endüstrisi/ İlaç Endüstrisi: Ürünün üretimi için istenilen konsantrasyon veya istenilen malzemenin ayrıştırılması gerekmektedir.MEE sistemi kullanılarak istenilen konsantrasyon elde edilir.
Süt Endüstrisi: MEE sisteminde süt konsantre edilebilir.
Şeker Endüstrisi: Şeker kamışı suyu MEE sistemi ile konsantre edilebilir.
Gıda endüstrileri: Domates suyu konsantrasyonu, Sosisler, Meyve suyu konsantrasyonu MEE sisteminde yapılabilmektedir.
Avantajları: Düşük ısı kaynağı tüketimi ile buharlaşma sağlanabilir.
Tipik üç etkili düşen film evaporatör özellikleri ve teknik parametreler:
Parametre/ Özellikler |
HP-3.0 | HP-4.5 | HP-6.0 | HP-9.0 | HP-12.0 | HP-15 | HP-20 | HP-24 | HP-30 | HP-50 | |
buharlaşma kapasite (kg/saat) |
3000 | 4500 | 6000 | 9000 | 12000 | 15000 | 20000 | 24000 | 30000 | 50000 | |
tüketimi ham buhar (kg/saat) |
900 | 1350 | 1800 | 2700 | 3600 | 4500 | 4500 | 7200 | 9000 | 15000 | |
vakum derecesi her efekt |
Birinci Etki |
0 | |||||||||
Saniye Etki |
448 | ||||||||||
(mmHg) |
Üçüncü Etki |
640 | |||||||||
buharlaşma sıcaklığı her efekt |
Birinci Etki |
99 | |||||||||
Saniye Etki |
76 | ||||||||||
Üçüncü Etki |
53 | ||||||||||
için buhar basıncı buharlaşma (MPa) |
0.6-1.0(Mutlak basınç) | ||||||||||
Beslemedeki katı içerik(%) | 6-7(Mısır küspesi örneği) | ||||||||||
Katı içerik çıkışı(%) | 42-48(Mısır posası örneği) |

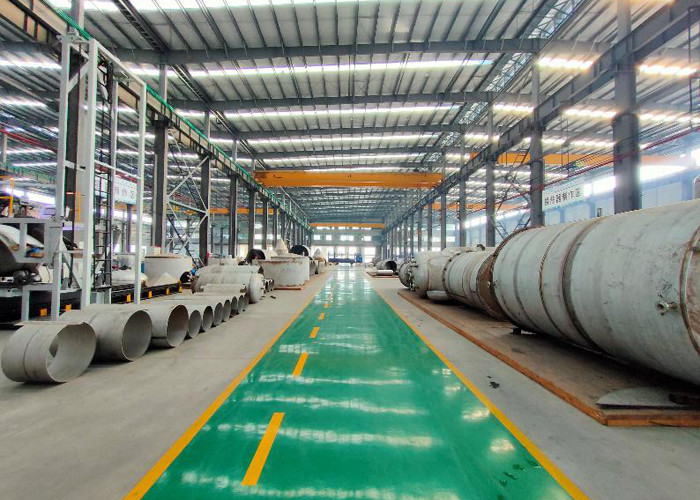

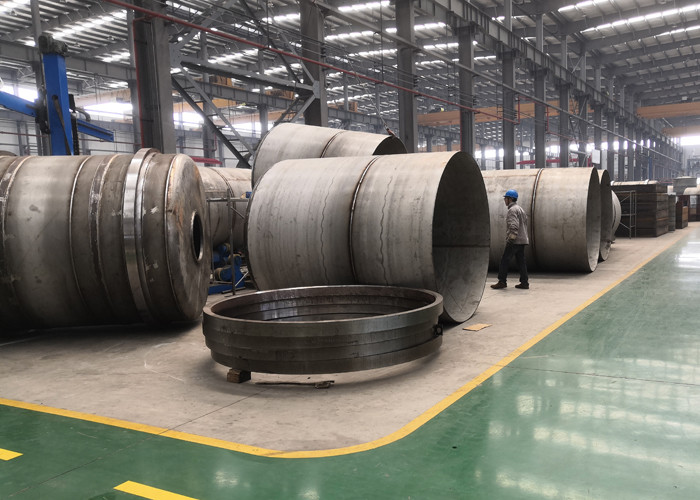

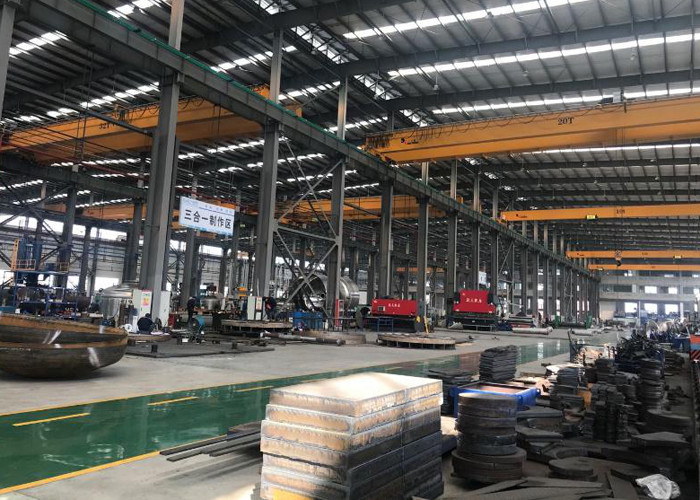

Üretim Sitemiz
