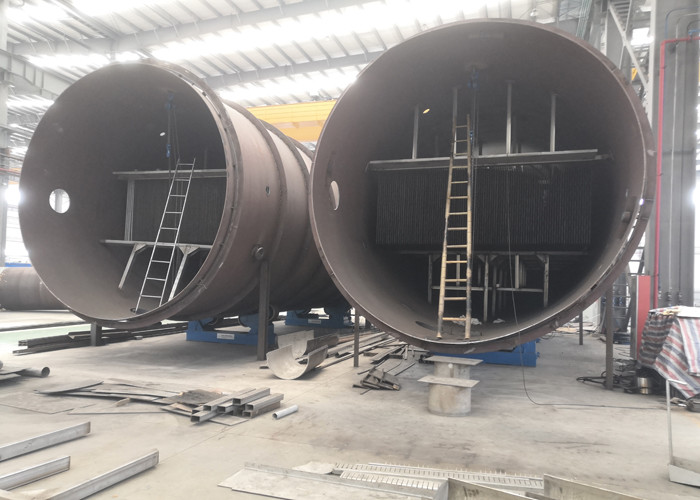

Çeşitli endüstride kullanılan Kaynaklı Yastık Plakalı Çok Etkili Evaporatör Üreticisi
MEE(Çok Etkili Buharlaşma) Sistemi Nedir?
Çok etkili evaporatör sistemi, sürekli buharlaşma sağlamak için birden fazla tek etkili evaporatörün seri olarak bağlandığı bir sistemdir.Buharlaşma, buharın atık ısısından tam olarak yararlanmak için ikincil buhar üretmek için büyük miktarda buhar tüketen bir işlem olduğundan, genellikle önceki ikincil buhar, bir sonraki etkiye bir ısı kaynağı olarak dahil edilir.Bu, buharlaşmayı sağlarken enerji kullanım verimliliğini en üst düzeye çıkarır.
Çok etkili buharlaştırıcının kademe sayısının seçimi, belirli malzeme özellikleri, gelen ve giden malzemelerin konsantrasyonu, sıcaklık ve enerji tüketim maliyeti gibi çeşitli faktörlere bağlıdır.Genel olarak konuşursak, daha fazla aşama daha düşük buhar tüketimi ile sonuçlanacaktır.Ayrıca, çeşitli malzemelere uygun çok etkili evaporatörler ve çözümler sağlamayı taahhüt ediyoruz.
Uygulama
Çoklu Etkili Evaporatörler ihtiyaca göre aşağıdaki alanlarda yaygın olarak kullanılmaktadır.
Atıksu Arıtımı: Kimya, İlaç, Tekstil, Boyama, Bira Fabrikaları, Otomobiller, Süt, Gıda endüstrileri vb. endüstriler, çevreye zararlı proses atıkları üretir.Bu atıklar genellikle büyük miktarda su ve atıklardan (kirletici maddeler) oluşur.MEE sistemi kullanılarak atık sudan suyu buharlaştırarak suyun geri dönüşümü ile sonuçlanır.
Tuzdan Arındırma: RO Reddi (Reverse Osmosis) çok miktarda su içerir.MEE ile su geri dönüştürülebilir.
Kimya Endüstrisi/ İlaç Endüstrisi: Ürünün üretimi için istenilen konsantrasyon veya istenilen malzemenin ayrıştırılması gerekmektedir.MEE sistemi kullanılarak istenilen konsantrasyon elde edilir.
Süt Endüstrisi: MEE sisteminde süt konsantre edilebilir.
Şeker Endüstrisi: Şeker kamışı suyu MEE sistemi ile konsantre edilebilir.
Gıda endüstrileri: Domates suyu konsantrasyonu, Sosisler, Meyve suyu konsantrasyonu MEE sisteminde yapılabilmektedir.
Avantajları: Düşük ısı kaynağı tüketimi ile buharlaşma sağlanabilir.
Avantaj
Kanıtlanmış, patentli düşen film plakalı evaporatörlerimiz, piyasadaki diğer teknolojilere göre önemli avantajlar sunar, örneğin:

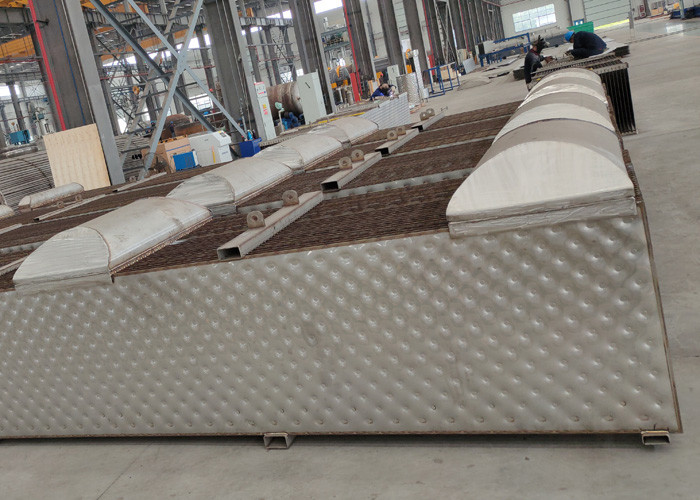

Optimum film çekimi – Patentli plaka tasarımı, ısıtma yüzeylerinde tutarlı film kalitesi sağlayan sabit bir likör yeniden dağıtma özelliği sunar.

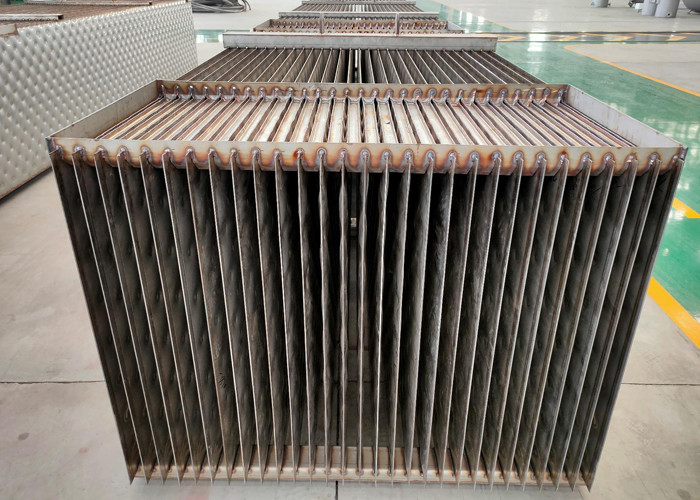

Erişilebilir ısıtma yüzeyleri – Paralel plaka tasarımımız, inceleme ve temizlik için tüm yüzeylerin rahatça görüntülenmesini sağlar.
Tam buhar kontrolü – Esnek plaka tasarımımız, her sistemdeki her etkiyi optimize etmemizi sağlar; bu, optimum buhar hızlarını ve basınç düşüşlerini sağlamak için kapsamlı geometri kontrolü ile sağlanır.
Esnek Sistem Düzenlemeleri – CNC lazer kaynaklı plakalarla tasarım kontrolü bize neredeyse her boyutta plaka üretme yeteneği verir ve bu özgürlük, optimize edilmiş plaka paketlerinin sınırlı ayak izi veya yüksekliklerde etkin bir şekilde çalışmasına olanak tanır.
Plaka tasarımı ile ilgili daha fazla bilgi için lütfen bizimle iletişime geçin, teşekkür ederiz!
Operasyon
Buğday samanı küspesi siyah likörünün işlenmesi için iki buharlaştırma işleminin işleyişi tabloda gösterilmektedir.
Kağıt hamuru siyah likörünün işlenmesi için iki buharlaştırma işleminin çalışması
| kalem | 5 efekt istasyonu | kombine buharlaştırma işlemi | ||
| MVR ön konsantrasyonu | 5 etkili buharlaştırma istasyonu | |||
| Buharlaşma suyu (t/h) | 100 | 64.28 | 35.72 | |
| Gelen konsantrasyon (%) | 10 | 10 | 20 | |
| Çıkış konsantrasyonu (%) | 45 | 20 | 45 | |
| Evaporatör alanı(㎡) | 10000 | 8500 | 4000 | |
| Kondenser alanı(㎡) | 800 | / | 300 | |
| Tüketim | Buhar (t/saat) | 25 | / | 9 |
| Elektrik(kWh/saat) | 500 | 1600 | 180 | |
| Su (t/saat) | 900 | / | 350 | |
| İşletme gideri | RMB/saat | 4500 | 960 | 1633 |
| RMB/T su buharlaşma kapasitesi | 45 | 25.93 | ||
| RMBx10000/Gün | 10.8 | 6.2 | ||
| RMBx10000/Yıl (340gün) | 3672 | 2115 | ||
Not: İşletme maliyeti tahmininde: buhar 150 rmb/t, elektrik 0,6 rmb/kWh, su 0,5 rmb/t.
Kombine buharlaştırma proses ekipmanı yatırımı arttı: evaporatör (2500 m2) 375x10000 RMB;MVR kompresör 400x10000rmb, toplam 775x10000 RMB
Kombine buharlaştırma işleminin yıllık işletme maliyeti düşüşü: 3672-2115 = 1557 (10000RMB)
Kombine buharlaştırma işleminin yatırım artışı geri ödeme süresi: 755 ÷ 1557=0.5yıl
Örnek olarak 100t / s ölçeği alındığında, kombine buharlaştırma işleminin artan yatırımı yarım yılda geri kazanabileceği ve önemli ekonomik faydalarla gelecekte her yıl 1557 (10000 RMB) tasarruf sağlayabileceği görülebilir.
Çalışma prensibi

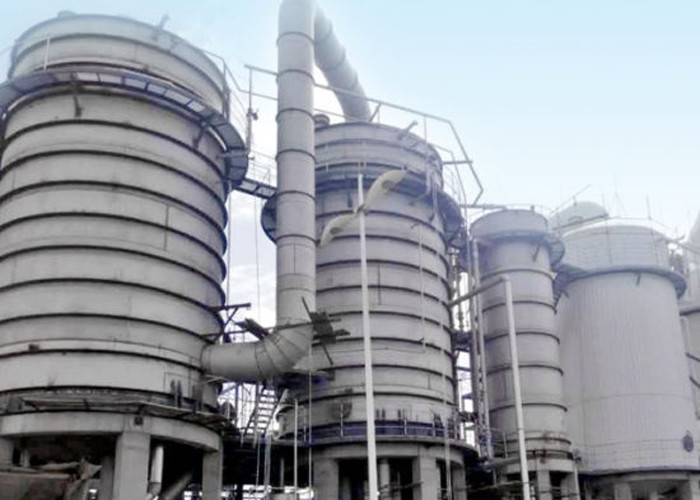

Müşteri sitesi
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
