Farmasötik Atık Su Sodyum Klorür için Kullanımı Kolay Çok Etkili MVR Evaporatör
Proses tanımı – Örnek Paralel akış prensibi
Çözelti, birinci kademenin evaporatör devresine girer.Burada sirküle edilen çözelti ile karışır ve H ısıtıcısında buharla ısıtılır.Evaporatör V1'de çözücü (su), çözeltiyi kaynama sıcaklığına soğuturken buharlaşır.Çözelti daha sonra indirgenmiş basınç altında ve dolayısıyla daha düşük bir sıcaklıkta çalıştırılan ikinci aşamaya akar.Birinci aşamada üretilen buhar, ikinci aşamada çözeltinin buharlaşması için bir ısıtma ortamı olarak kullanılır.Bu işlem, çözeltinin kaynama noktası yükselmesine ve mevcut çerçeve koşullarına bağlı olarak birkaç kez tekrarlanabilir.Son aşamanın buharı, soğutma suyu ile yoğuşturulur.Bitkide tuz kristalleştirilecekse, daha fazla buharlaşma, çözeltiyi kristallerin oluşmasına kadar yoğunlaştırır.Arzu edilirse, süspansiyondaki kristaller daha sonra çözeltiden ayrılabilir ve kurutulabilir.
Yapı
Çok etkili düşen film evaporatörü (birinci etki, ikinci etki, üçüncü etki) ayırıcılar ve evaporatörler ve ön ısıtıcılar, kondenser ve vakum pompası, besleme pompası, sirkülasyon pompası, tahliye pompası, yoğuşmuş su pompası, boru hattı ve bağlantı parçalarından oluşur. , vb. Vakum ölçer, termometre, basınç göstergesi vb. ile donatılmıştır.
karakteristik
1. Buharlaşma kapasitesi: 500Kg/h'den 80T/h'ye
2. Malzeme: Paslanmaz çelik 304 veya Paslanmaz çelik 316L;
3. Tam kapalı süreç, hızlı ve düşük sıcaklıkta buharlaşma;
4. İç borular ayna cilalı dikişsiz sıhhi tesisat borularıdır, bu nedenle malzemenin boruya yapıştırılması kolay değildir.Temizlemesi kolaydır;
5. Düşük buharlaşma sıcaklığı: ikincil buharın bir kısmı, sprey tipi sıcak basınç pompası aracılığıyla tek etkili ısıtıcıya solunabilir.Bu, ısıyı tam olarak kullanır ve buharlaşma sıcaklığı düşüktür.
6. Büyük konsantrasyon oranı: daha büyük viskoziteye sahip malzeme sıvısının akması ve buharlaşması, ölçeklenmesi zor, kısa konsantrasyon süresi olmasını sağlayan düşen film buharlaşmasını benimseyin.
7. Bu ekipman, otomatik üretim, entelektüel sistem yönetimi gerçekleştirebilir.
8. Malzemelerin farklı özelliklerine ve farklı kullanıcıların gereksinimlerine göre farklı teknolojik süreçlerde tasarlanabilir.
Uygulama
Çoklu Etkili Evaporatörler ihtiyaca göre aşağıdaki alanlarda yaygın olarak kullanılmaktadır.
Atıksu Arıtımı: Kimya, İlaç, Tekstil, Boyama, Bira Fabrikaları, Otomobiller, Süt, Gıda endüstrileri vb. endüstriler, çevreye zararlı proses atıkları üretir.Bu atıklar genellikle büyük miktarda su ve atıklardan (kirletici maddeler) oluşur.MEE sistemi kullanılarak atık sudan suyu buharlaştırarak suyun geri dönüşümü ile sonuçlanır.
Tuzdan Arındırma: RO Reddi (Reverse Osmosis) çok miktarda su içerir.MEE ile su geri dönüştürülebilir.
Kimya Endüstrisi/ İlaç Endüstrisi: Ürünün üretimi için istenilen konsantrasyon veya istenilen malzemenin ayrıştırılması gerekmektedir.MEE sistemi kullanılarak istenilen konsantrasyon elde edilir.
Süt Endüstrisi: MEE sisteminde süt konsantre edilebilir.
Şeker Endüstrisi: Şeker kamışı suyu MEE sistemi ile konsantre edilebilir.
Gıda endüstrileri: Domates suyu konsantrasyonu, Sosisler, Meyve suyu konsantrasyonu MEE sisteminde yapılabilmektedir.
Avantajları: Düşük ısı kaynağı tüketimi ile buharlaşma sağlanabilir.
Tipik üç etkili düşen film evaporatör özellikleri ve teknik parametreler:
Parametre/ Özellikler |
HP-3.0 | HP-4.5 | HP-6.0 | HP-9.0 | HP-12.0 | HP-15 | HP-20 | HP-24 | HP-30 | HP-50 | |
buharlaşma kapasite (kg/saat) |
3000 | 4500 | 6000 | 9000 | 12000 | 15000 | 20000 | 24000 | 30000 | 50000 | |
tüketimi ham buhar (kg/saat) |
900 | 1350 | 1800 | 2700 | 3600 | 4500 | 4500 | 7200 | 9000 | 15000 | |
vakum derecesi her efekt |
Birinci Etki |
0 | |||||||||
Saniye Etki |
448 | ||||||||||
(mmHg) |
Üçüncü Etki |
640 | |||||||||
buharlaşma sıcaklığı her efekt |
Birinci Etki |
99 | |||||||||
Saniye Etki |
76 | ||||||||||
Üçüncü Etki |
53 | ||||||||||
için buhar basıncı buharlaşma (MPa) |
0.6-1.0(Mutlak basınç) | ||||||||||
Beslemedeki katı içerik(%) | 6-7(Mısır küspesi örneği) | ||||||||||
Katı içerik çıkışı(%) | 42-48(Mısır posası örneği) |

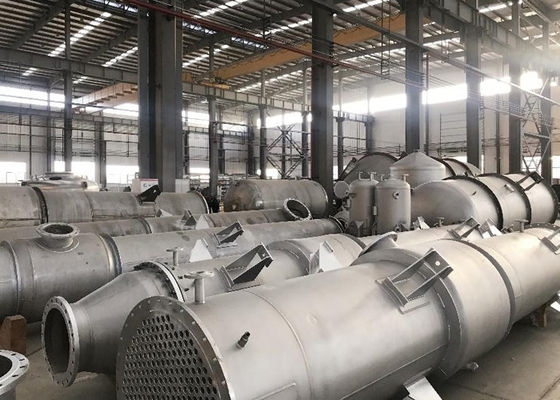

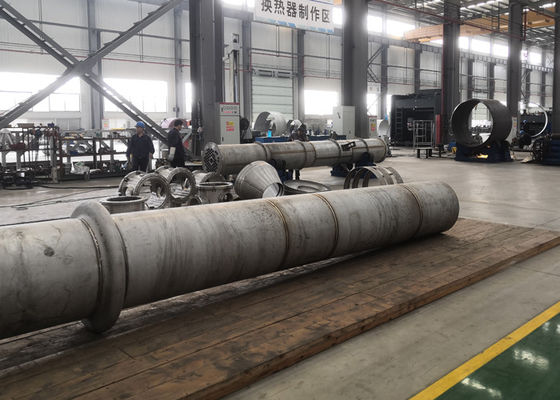

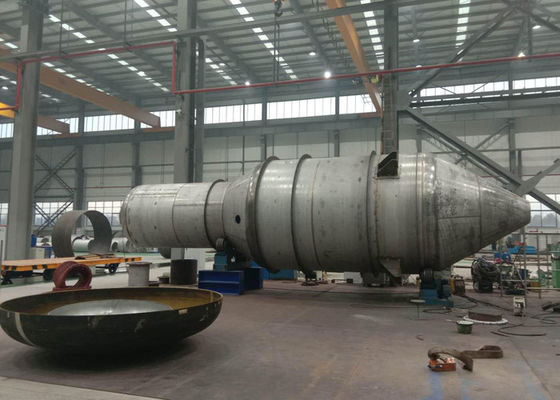

Üretim Sitemiz
