Atıksu Arıtma Çift Etkili Düşen Film Evaporatör

Lityum pil endüstrisinden gelen atık su için çift etkili evaporatif kristalizasyon sistemi potasyum klorür

Atıksu arıtma tesisinde kullanılacak MEE sisteminin Özellikleri ve Avantajları Nelerdir?

Malzemenin özelliklerine ve buharlaşma kapasitesinin boyutuna göre, esnek ekipman kombinasyonu ve geniş çalışma alanı ile tek etkili veya çok etkili buharlaştırma ünitesi olarak tasarlanabilir;

Çok etkili buharlaşma sisteminin ısı transfer katsayısı nispeten yüksektir, malzemenin ısıtma süresi kısadır ve buharlaşma sıcaklığı düşüktür, bu da ekipman korozyonunu etkili bir şekilde azaltabilir.

Çok etkili buharlama sistemi, ısı emisyonunu en aza indirmek ve ham buhar tüketimini azaltmak için malzemenin ikincil buharının gizli ısısını tam olarak kullanır.

Çok etkili buharlaştırma sisteminin ısı değişim borusu, yüksek ısı transfer verimliliği, geniş çalışma esnekliği, güvenilir çalışma ve uzun çalışma döngüsü ile kirlenmesi kolay değildir.

Malzeme süreci

(1) Hammadde, elektromanyetik akış ölçer aracılığıyla besleme pompası tarafından ön birincil ön ısıtıcıya iletilir ve ardından birincil düşen film buharlaşması ve konsantrasyonu için sıvı dağıtıcıdan birincil efekt ısıtıcısının üstüne girer;

(2) Birinci etkili konsantre sıvı, ikincil düşen film buharlaşma konsantrasyonu için birinci etkili alt malzeme sirkülasyon pompası tarafından ikinci etkili ısıtıcının üst dağıtıcısına taşınır.

(3) İkinci etkili konsantre sıvı, düşen film buharlaşma konsantrasyonunun üçüncü katı için ikinci etkili alt malzeme sirkülasyon pompası tarafından üçüncü etkili ısıtıcının üst dağıtıcısına taşınır;

(4) Üçüncü etki konsantre sıvı deşarjı, hidrometrenin çevrimiçi tespitine göre, malzeme konsantrasyonunun gerçek zamanlı tespiti, malzeme konsantrasyonu belirlenen gereksinimlere ulaşırsa, tahliye vanasını açmak için tahliye vanası ile birbirine bağlanacaktır ve malzemeyi bitmiş ürün tankına taşıyın, aksi takdirde malzemenin yeniden buharlaşma için evaporatöre geri dönüştürülmesini sağlamak için malzeme sirkülasyon valfini açacaktır.

Buhar işlemi

Ham buhar, buharlaşma konsantrasyonunu ısıtmak için birincil etkili ısıtıcıya girer: birincil etki tarafından üretilen ikincil buhar, ikincil etkiyi ısıtır, vb.Üçüncü etki tarafından üretilen ikincil buhar, yoğuşma soğutması için uç yoğuşturucuya girer ve yoğuşma suyu, yoğuşma pompası tarafından boşaltılır.

yoğuşma süreci

Ham buhar tüketiminden tasarruf etmek için, kabuğun altındaki su transfer borusundan malzemeleri önceden ısıtan birincil etki tarafından üretilen yoğuşma suyu;

İkincil ve üçüncü etki tarafından üretilen yoğuşma suyu, yoğuşma pompası tarafından tahliye edilir ve tahliye sıfır kirliliğe ulaşmıştır.Yoğuşmayan gaz, yoğuşmayan gaz borusu ile uç yoğuşturucuya bağlanır ve vakum pompası ile tahliye edilir.

Çok etkili sistemlerin Başlıca Avantajları:

Girdi enerjisinin kullanımını en üst düzeye çıkarma yeteneği (buhar ekonomisi)

Tam sistemi çalıştırmak için gereken azaltılmış enerji

Ek etkilerle azaltılmış yoğuşma yükü (daha az soğutma suyu gerekli)

likör akış kontrolü

Uygun kirli kondens toplama ve işleme

Bireysel efektlerin çevrimiçi temizliğini yapabilme

Eşzamanlı akış seçeneği ile maksimum termal verimlilik

Çalışma prensibi

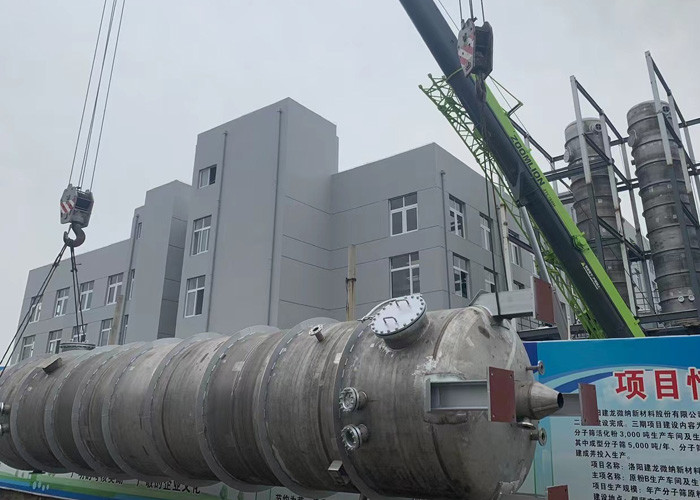

Müşterilerimizin tesis sitesi
