Niasin Ana Sıvı Vitamin Ürünleri için Üç Etkili Enerji Tasarruflu MVR Konsantrasyon
Çoklu Etkili Buharlaşma
Çok etkili buharlaştırma süreçleri, buharın geri dönüştürülmesi yoluyla tesislerin enerji verimliliğini optimize edebilir.
işleyen
İlk etki sırasında sağlanan buhar, daha düşük bir basınçta buhar üretir.Bu buharlar daha sonra ikinci bir etkide buhar ısıtma buharı olarak kullanılır.
Efekt sayısı değişiklik gösterir ve 8'e kadar çıkabilir. Efekt sayısı yatırım ve işletme maliyetine göre seçilir.
Son etkinin çıkışındaki buharlar yoğuşturulmalıdır.
Her türlü evaporatör için uygundur
Çok etkili evaporatör, düşen film, cebri veya flaş soğutmalı sirkülasyon evaporatörlerinden oluşabilir.
Uygulama
Bu teknoloji, buhar maliyeti düşük olduğunda harikadır.
Malzeme süreci
(1) Hammadde, elektromanyetik akış ölçer aracılığıyla besleme pompası tarafından ön birincil ön ısıtıcıya iletilir ve ardından birincil düşen film buharlaşması ve konsantrasyonu için sıvı dağıtıcıdan birincil efekt ısıtıcısının üstüne girer;
(2) Birinci etkili konsantre sıvı, ikincil düşen film buharlaşma konsantrasyonu için birinci etkili alt malzeme sirkülasyon pompası tarafından ikinci etkili ısıtıcının üst dağıtıcısına taşınır.
(3) İkinci etkili konsantre sıvı, düşen film buharlaşma konsantrasyonunun üçüncü katı için ikinci etkili alt malzeme sirkülasyon pompası tarafından üçüncü etkili ısıtıcının üst dağıtıcısına taşınır;
(4) Üçüncü etki konsantre sıvı deşarjı, hidrometrenin çevrimiçi tespitine göre, malzeme konsantrasyonunun gerçek zamanlı tespiti, malzeme konsantrasyonu belirlenen gereksinimlere ulaşırsa, tahliye vanasını açmak için tahliye vanası ile birbirine bağlanacaktır ve malzemeyi bitmiş ürün tankına taşıyın, aksi takdirde malzemenin yeniden buharlaşma için evaporatöre geri dönüştürülmesini sağlamak için malzeme sirkülasyon valfini açacaktır.
Buhar işlemi
Ham buhar, buharlaşma konsantrasyonunu ısıtmak için birincil etkili ısıtıcıya girer: birincil etki tarafından üretilen ikincil buhar, ikincil etkiyi ısıtır, vb.Üçüncü etki tarafından üretilen ikincil buhar, yoğuşma soğutması için uç yoğuşturucuya girer ve yoğuşma suyu, yoğuşma pompası tarafından boşaltılır.
yoğuşma süreci
Ham buhar tüketiminden tasarruf etmek için, kabuğun altındaki su transfer borusundan malzemeleri önceden ısıtan birincil etki tarafından üretilen yoğuşma suyu;
İkincil ve üçüncü etki tarafından üretilen yoğuşma suyu, yoğuşma pompası tarafından tahliye edilir ve tahliye sıfır kirliliğe ulaşmıştır.Yoğuşmayan gaz, yoğuşmayan gaz borusu ile uç yoğuşturucuya bağlanır ve vakum pompası ile tahliye edilir.
karakteristik
1. Buharlaşma kapasitesi: 500Kg/h'den 80T/h'ye
2. Malzeme: Paslanmaz çelik 304 veya Paslanmaz çelik 316L;
3. Tam kapalı süreç, hızlı ve düşük sıcaklıkta buharlaşma;
4. İç borular ayna cilalı dikişsiz sıhhi tesisat borularıdır, bu nedenle malzemenin boruya yapıştırılması kolay değildir.Temizlemesi kolaydır;
5. Düşük buhar tüketimi: 1 kg buhar 3,5-4 kg suyu buharlaştırabilir;
6. Düşük buharlaşma sıcaklığı: ikincil buharın bir kısmı, sprey tipi sıcak basınç pompası aracılığıyla tek etkili ısıtıcıya solunabilir.Bu, ısıyı tam olarak kullanır ve buharlaşma sıcaklığı düşüktür.
7. Büyük konsantrasyon oranı: daha büyük viskoziteye sahip malzeme sıvısının akması ve buharlaşması, ölçeklenmesi zor, kısa konsantrasyon süresi olmasını sağlayan düşen film buharlaşmasını benimser, konsantrasyon oranı 1: 5'e ulaşabilir.
8. Bu ekipman, GMP standardına uygun otomatik üretim, entelektüel sistem yönetimi gerçekleştirebilir.
9. Malzemelerin farklı özelliklerine ve farklı kullanıcıların gereksinimlerine göre farklı teknolojik süreçlerde tasarlanabilir.
Tipik üç etkili düşen film evaporatör özellikleri ve teknik parametreler:
Parametre/ Özellikler |
HP-3.0 | HP-4.5 | HP-6.0 | HP-9.0 | HP-12.0 | HP-15 | HP-20 | HP-24 | HP-30 | HP-50 | |
buharlaşma kapasite (kg/saat) |
3000 | 4500 | 6000 | 9000 | 12000 | 15000 | 20000 | 24000 | 30000 | 50000 | |
tüketimi ham buhar (kg/saat) |
900 | 1350 | 1800 | 2700 | 3600 | 4500 | 4500 | 7200 | 9000 | 15000 | |
vakum derecesi her efekt |
Birinci Etki |
0 | |||||||||
Saniye Etki |
448 | ||||||||||
(mmHg) |
Üçüncü Etki |
640 | |||||||||
buharlaşma sıcaklığı her efekt |
Birinci Etki |
99 | |||||||||
Saniye Etki |
76 | ||||||||||
Üçüncü Etki |
53 | ||||||||||
için buhar basıncı buharlaşma (MPa) |
0.6-1.0(Mutlak basınç) | ||||||||||
Beslemedeki katı içerik(%) | 6-7(Mısır küspesi örneği) | ||||||||||
Katı içerik çıkışı(%) | 42-48(Mısır posası örneği) |

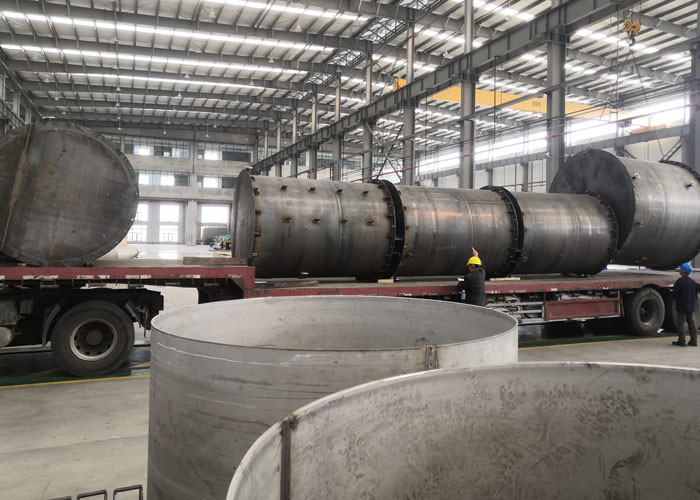

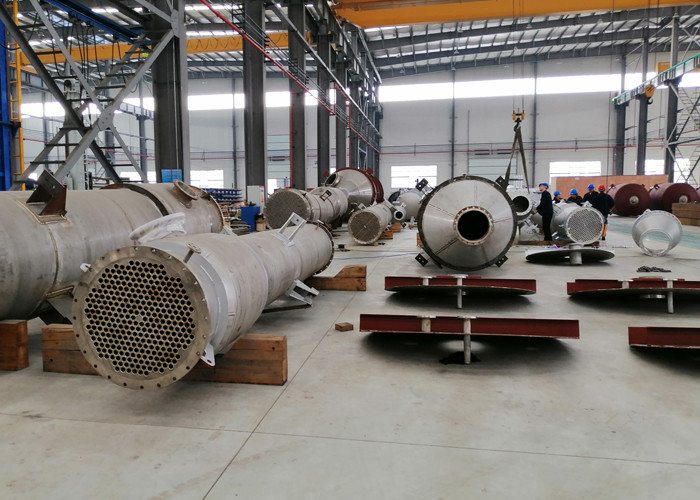

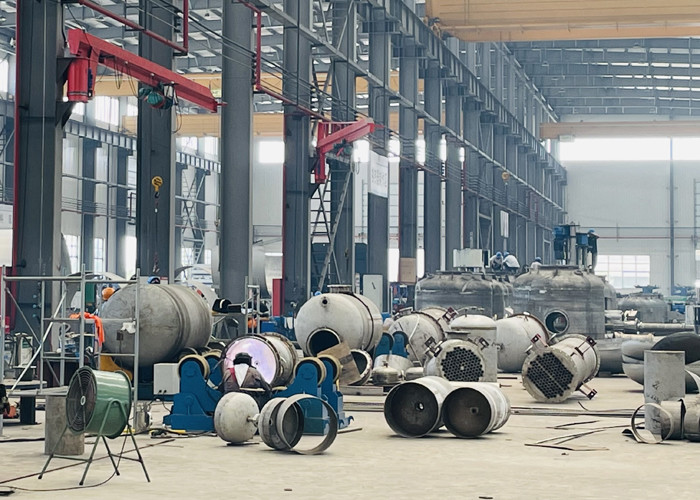

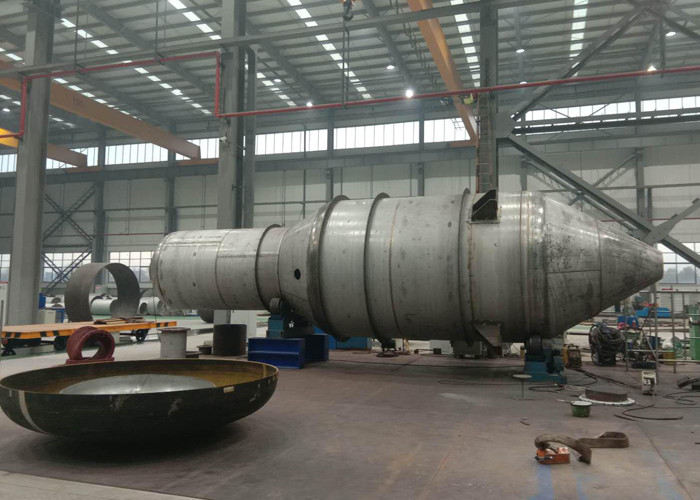

atölye sitesi

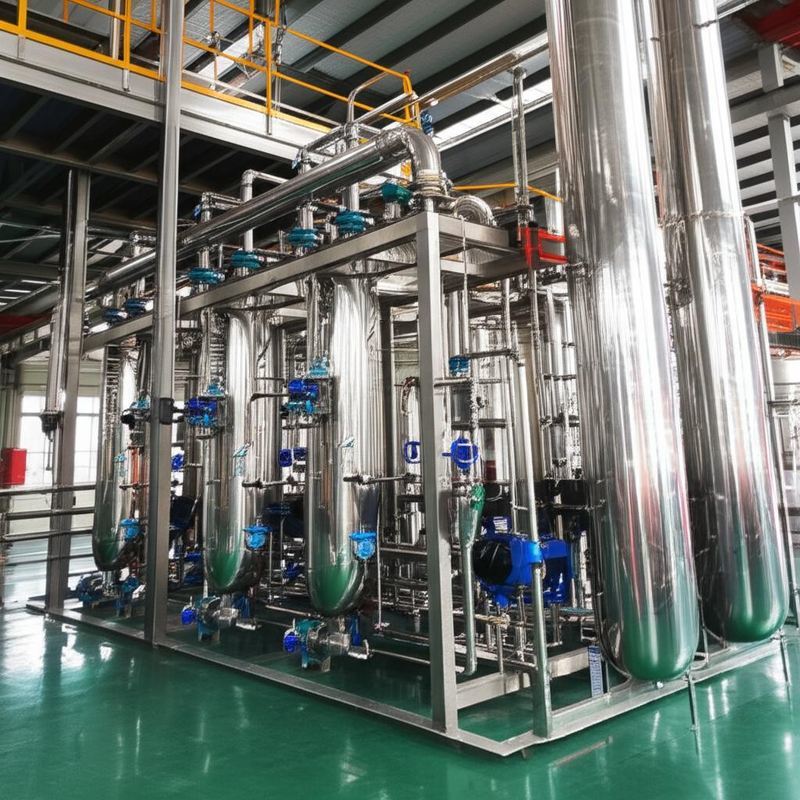

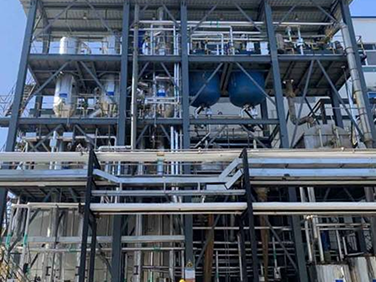

Müşterinin tesisi Site
