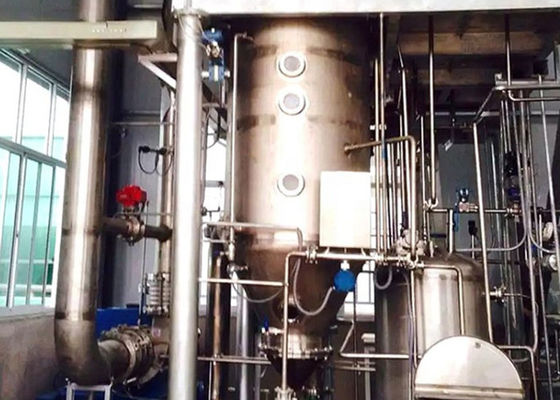

Çoklu etkili buharlaştırıcı ve yoğunlaştırıcı
Buharlaştırma tesisleri, dünya çapındaki tesislerde kendini kanıtlamıştır.En zorlu kağıt hamuru değirmeni veya atık bitki buharlaştırma ihtiyaçlarını karşılamak için ön buharlaştırıcılardan çok etkili buharlaştırma katarlarına kadar çeşitli konfigürasyonlar ve modeller mevcuttur.
Çok etkili evaporatörlerin en büyük avantajı, yüksek verimlilik ve güvenilirlik için kanıtlanmış lamel ısıtma yüzeylerinin kullanılmasıdır.
pp-buharlaştırma-bitki-lamel

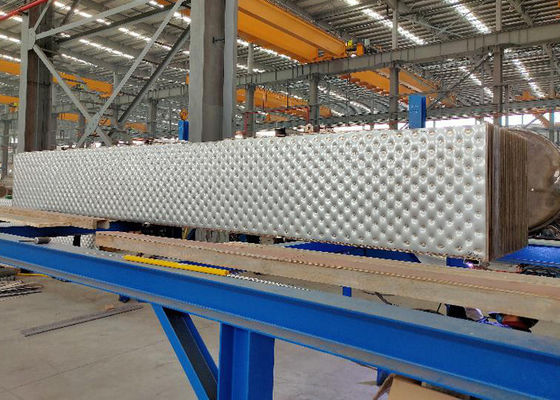

Buharlaşma tesisi lamel
lamel ısıtma yüzeyi
Kimyasal kağıt hamuru değirmeni için kritik ekipman
Siyah likör buharlaşması, siyah likördeki kuru katı maddeyi önemli ölçüde konsantre ettiği için kimyasal geri kazanım işleminin önemli bir parçasıdır, böylece likör geri kazanım kazanında etkin bir şekilde yakılabilir.Çözeltiden çıkarılan su, değirmende yeniden kullanılabilecek şekilde ayrıştırılabilir ve işlenebilir - tatlı su gereksinimlerini, atık suları azaltır ve para tasarrufu sağlar.
Evaporatörler ve yoğunlaştırıcılar, lamel ısıtma yüzeyleri ile, ürün kuru katılarını, tesis kullanılabilirliğini ve kondensat kalitesini en üst düzeye çıkarırken, minimum miktarda enerji kullanarak kullanılmış pişirme sıvılarını veya değirmen atıklarını işlemede ustadır.Lamel ısıtma yüzeyleri doğal olarak ölçeklenmez.Bu, lamel içinde çeşitli ısı kaynaklarının kullanılmasına ve değirmenin enerji açısından en verimli proses bağlantısını seçmesine olanak tanır.
Siyah likör buharlaşması
· Kağıt hamurundan geri kazanılan siyah likör %14-17 çözünmüş katı içerir
· Bu katılar, çürütücüye eklenen beyaz likörde bulunan yaklaşık 1/3 inorganik kimyasaldan oluşur.
· Kalan 2/3'ü odundan elde edilen organik kimyasallardan oluşmaktadır.
· Siyah likör, ilave yakıt olmadan yanabilmesi için %60'ın üzerinde katı maddeye konsantre edilmelidir.
Temel süreç gereksinimleri
· Enerjinin verimli kullanımı
· Su buharının siyah likörden etkin şekilde ayrılması
· Metanolün uygun şekilde ayrılması, uzun yağ sabunu
· %75-85 kuru katılara siyah likör konsantrasyonu
%80-85 kuru katı maddeye nasıl ulaşılır?
Yüksek viskozite nedeniyle
Isıtma ortamı olarak MP buharı
son yoğunlaştırıcıda likör sıcaklığı 175 ℃
likör tutma süresi
evaporatör aynı zamanda bir LHT reaktörü olarak da işlev görür
Dubleks inşaat malzemesi
yüksek alkali içeriği, Stres Korozyon Çatlamasına (SCC) neden olabilir
Mümkün olan en iyi enerji verimliliği
Tam entegre kirli kondensat sıyırma, optimize edilmiş sıvı dağılımı ve çeşitli ısı kaynaklarını tek bir termal etki içinde kullanma yeteneği, mümkün olan en iyi kullanılabilirliği ve enerji verimliliğini sağlarken benzersiz müşteri gereksinimlerini karşılayan bir buharlaştırma sistemi sağlar.
İsim | Tip serisi | Kabuk ve borulu ısı eşanjörü | Ayrılabilir plakalı ısı eşanjörü | Spiral plakalı ısı eşanjörü |
Maksimum basınç | <60 bar | <200 bar | <32 çubuk | <25 bar |
Suya ısı transfer katsayısı[W/m2·℃] | 3500 | 2700 | 5600 | 2000 |
Çalışma sıcaklığı aralığı | <800℃ | <800℃ | <170℃ | <350℃ |
Maksimum basınç | <60 bar | <200 bar | <32 çubuk | <25 bar |
Suya ısı transfer katsayısı[W/m2·℃] | 3500 | 2700 | 5600 | 2000 |
Hava ve su ısı değişimi uygulaması | Uygun | Uygun | uygun değil | Kısmi uyum |
Tank veya suya daldırma | Uygun | Kısmi uyum | uygun değil | uygun değil |
Tank ve reaktörün kaynağı | uygulanabilir | uygulanamaz | uygulanamaz | uygulanamaz |
Mevcut reaktöre ve diğer ekipmanlara kurun | Esnek uygulama | Kısmi uygulanabilir | uygulanamaz | uygulanamaz |
Tüm kaynaklı yapı | uygulanabilir | uygulanabilir | uygulanamaz | uygulanamaz |
Ağır kirlenmiş sıvılar ve diğer uygulamalar | uygulanabilir | uygulanabilir | Kısmi Uygulanabilir | uygulanabilir |
Birim alan başına ağırlık | düşük | yüksek | düşük | yüksek |
Düşen film, kondenser ve evaporatör | Uygun | Uygun | Kısmi uyum | Kısmi uyum |
Faydalar
Düşük maliyetler için enerji verimliliği
Kristalizasyon teknolojisini kullanarak maksimum kullanılabilirliğe sahip en yüksek kuru katı likörler
Minimum miktarda buhar kullanarak en temiz yeniden kullanılabilir kondensatlar
En düşük buhar ve elektrik tüketimi
kendi kendini temizleme
Çözünmeyen ölçeklemeyi bile tolere edin

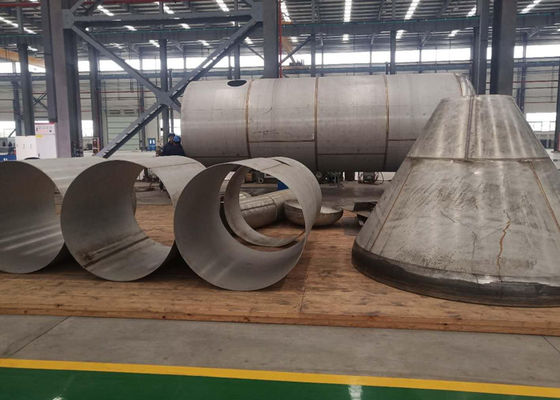

Atölye
Jiangsu Hanpu Mechanical Technology Co., Ltd., Jiangsu Saideli Pharmaceutical Machinery Co., Ltd., Jiangsu Zhongyi Environmental Technology Co., Ltd., Danimarka'da FERREO A/S, Shanghai Jiaotong Üniversitesi ve Nanjing Kingreat tarafından ortaklaşa kurulmuş bir proje mühendisliği şirketidir. Makine Ltd. arıtma projesi, çeşitli atık su arıtma projeleri ve CBD petrol çıkarma üretim hattı.API ürün teknolojisi paketinin teknik desteği ve transferi.Ana ürünler santrifüj serisi, çok etkili ve MVR buharlaşma ve kristalizasyon ekipmanı, lazer kaynaklı ısı transfer panosu, lityum pil malzeme karıştırma ekipmanı, basınçlı kap ve titanyum, zirkonyum, nikel ve diğer standart dışı özel ekipmanlardır.
İpucu: Çukur Plakalı Eşanjör;Siyah likör
