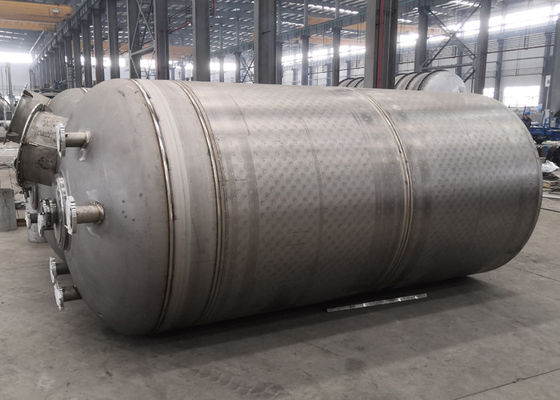

Kağıt Hamuru Sırasında Siyah Likör Buharlaşmasında Yastık Plakalı Çelik Eşanjör
Tanım
Son yıllarda, mekanik buhar yeniden sıkıştırma (MVR) teknolojisinin olgunlaşmasıyla.Bu teknoloji, atık su arıtımında (kimyasal hamur siyah likörü, APMP & BCTMP ve diğer kimyasal mekanik hamur atıksuları dahil), gıda endüstrisinde, deniz suyunun tuzdan arındırılmasında ve diğer alanlarda yaygın olarak kullanılmaktadır.
Siyah likör
Siyah Likör ve kahverengi stok yıkayıcılar tipik olarak %13-18 TS'dedir.Bu su içeriğinin çoğu, tipik olarak %65 ile %80 TS arasında, geri kazanım kazanında etkin yanmayı desteklemek için yeterince yüksek katılara sahip bir malzeme üretmek için buharlaştırılmalıdır.
Katıların bu seviyesine kadar buharlaşma sırasında, sıvıdan çeşitli uçucu bileşenler (kükürt bileşikleri, metanol, vb.) salınır ve elyaf hattında yeniden kullanıma ve yeniden kostikleştirmeye izin vermek için kondensattan ayrılmalıdır.Bu açıdan buharlaştırma tesisi aslında değirmen içinde bir "su fabrikası" olarak hizmet vermektedir.Siyah likör ayrıca, buharlaştırma işlemi sırasında çözünürlük limitlerine ulaşan ve buharlaştırma tesisinin ve tüm geri kazanım adasının çalışma kapasitesini büyük ölçüde sınırlayan buharlaştırıcı ısı transfer yüzeylerinde kireç olarak birikebilen inorganik bileşiklerin önemli bir kısmını içerir.
buharlaşma
Misyon:
Suyu ayırmak ve yanıcı bir ürün-güçlü siyah likör oluşturmak için zayıf siyah likörün buharlaştırılması
Evaporatörde meydana gelen üç ana süreç şunlardır:
Siyah likör + Güçlü Siyah likör + Su + Buhar için ısı
Yoğuşma + Temizlenecek Buhar + Kirli yoğuşma + NCG
Siyah likörden Siyah liköre + Sabun (sadece yumuşak ağaç)
Çok etkili buharlaşma buhar tüketimi
Etkili sayı | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Buhar tüketimi (t buhar/t su) |
~1.04 | ~0.53 | ~0.36 | ~0.28 | ~0.23 | ~0.19 | ~0.17 | ~0.15 |
ÇOK ETKİLİ EVAPORATÖRLER
Siyah likör evaporatörleri, diğer tarafta dolaşan siyah likörden suyu buharlaştırmak için bir ısı transfer yüzeyinin bir tarafında yoğunlaşan buhar (veya buharlar) ile dolaylı temas kullanır.Tüm dolaylı ısı eşanjörlerinde olduğu gibi, yoğuşan buhar ile siyah sıvı arasındaki toplam ısı transferi, temel ilişki tarafından yönetilir:
Q=Ux AxAT
Bu denklemde, ısı akışı Q, gerçekleştirilebilecek ısı transferi miktarını temsil eder.Gösterildiği gibi, bu ısı akışı toplam ısı transfer katsayısına U, gelen buharları yoğunlaştırmak için mevcut ısı transfer alanı A miktarına ve yoğuşan buharlar ile evaporatör içindeki siyah sıvı arasındaki sıcaklık farkına AT bağlıdır.U, A veya AT'deki herhangi bir azalma, doğrudan Q'nun azalmasıyla sonuçlanacaktır. Buharlaşma, yalnızca bir yüzey alanına ısı eklendiğinde (yoğunlaşan buhar şeklinde) ve bu yüzey alanı boyunca bir AT oluşturulduğunda gerçekleşebilir.
Isı transfer katsayısı U, evaporatörün çalışma koşulları altında verilen yüzey boyunca ısı transferinin gerçekleştirilme hızını temsil eder. Isıtma yüzeyinin malzemesine ve kalitesine, sıcaklığına, konsantrasyonuna ve viskozitesine göre değişen karmaşık bir sayıdır. siyah likör ve likör içindeki türbülans seviyesi.Isı transfer katsayısı, ısı transfer yüzeyindeki ölçek ve tortulardan, düşük türbülanstan ve ayrıca ısı transfer yüzeyinin bitişi ve kalınlığından olumsuz etkilenir.
Siyah likör servisinde her zaman çok etkili buharlaştırıcılar (MEE'ler) kullanılır.Çoklu etki terimi, buharlaşma görevini gerçekleştirmek için enerjinin çoklu etkin kullanımından gelir.Böyle bir konfigürasyonda, canlı buhar yalnızca ilk etki buharlaştırıcısında yoğunlaştırılır ve daha sonra ek buharlaşmanın gerçekleştiği ikinci bir etkide yoğunlaşmak üzere gönderilen buharlar üretilir.İşlem daha sonra üretilen buharların soğutma suyu kullanılarak bir yoğunlaştırıcıda yoğunlaştırıldığı son etkili evaporatöre ulaşana kadar tekrar edilebilir.
Kraft değirmeninde buhar üretimi önemli bir işletme gideridir ve kullanımını korumak için her türlü çaba gösterilmelidir.Buharlaştırma tesisi, zayıf siyah likörden suyun uzaklaştırılması için bu buharın açık ara en büyük tüketicisidir. Bu nedenle, buharlaştırıcının ekonomik çalışması, buhardan elde edilen ısının çoklu etkin kullanımına ve dolayısıyla da etkilerin sayısına bağlıdır. MEE.
MVR Teknolojisinin Uygulanması:
Buharlaşan sıvının konsantrasyonu yükseltildiğinde ve kaynama noktası belirli bir limit dahilinde yükseltildiğinde, örneğin, buharlaştırılmış siyah sıvının konsantrasyonu %20'nin altında olduğunda, kaynama noktası 1,5 ℃'den fazla yükseltilmez.
Elektrik fiyatının ucuz, ısı enerjisinin pahalı olduğu alanlarda veya işletmelerde kullanılır.
Kağıt hamurunun siyah likör buharlaşmasında teknolojinin uygulanması
Buğday samanı küspesi siyah likörünün buharlaştırılması örnek alınarak, MVR teknolojisinin kombine buharlaştırma işlemi ve çok etkili buharlaştırma işlemi, çok etkili buharlaştırma işlemi ile karşılaştırılmıştır.Detaylar aşağıdaki gibidir.
2.1 ana parametreler ve buharlaşma şeması
Sonuçlar, seyreltik siyah likörün akış hızının 128.6t/h, seyreltik siyah likörün sıcaklığının 70 ℃, seyreltik siyah likörün konsantrasyonunun %10, konsantre siyah likörün konsantrasyonunun %45 ve buharlaşmanın olduğunu göstermektedir. su 100t/h'dir.Çok etkili buharlaştırma işlemi 5 etkili buharlaştırma istasyonudur ve kombine buharlaştırma işlemi MVR ön konsantrasyon + 5 etkili buharlaştırma istasyonudur.
