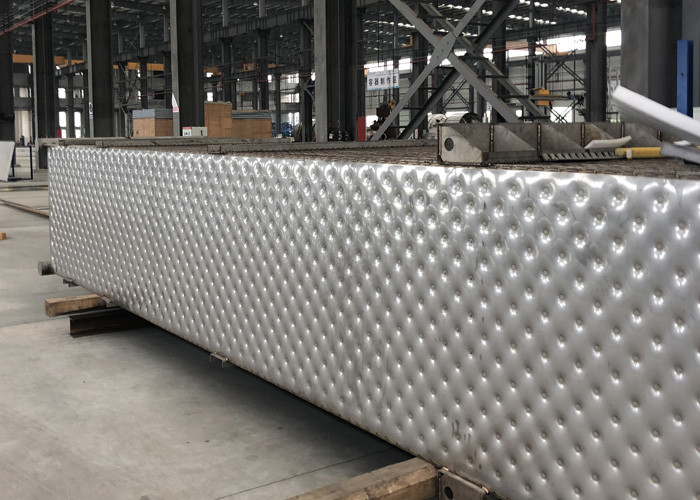

MVR / Mekanik Buhar Yeniden Sıkıştırma Düşen Film Evaporatöründe yüksek verimli Plakalı ısı eşanjörü
Endüstriyel mekanik buhar yeniden sıkıştırma MVR
Bir ısı pompası, ek enerji kullanarak ısıyı daha düşük bir sıcaklık kaynağından daha yüksek bir sıcaklık talebine aktarmak için enerji kullanır.Endüstriyel ısı pompaları için ısı kaynağı proses atık ısısıdır.
Mekanik buhar yeniden sıkıştırma (MVR), buharın basınç ve sıcaklığının, karşılık gelen doyma sıcaklığıyla birlikte sıkıştırma yoluyla arttırıldığı açık bir ısı pompası sistemidir.Buharla yeniden sıkıştırma, MVR'nin özel bir varyasyonudur.Buharlaştırıcılar veya ocaklar gibi endüstriyel işlemlerden kaynaklanan düşük basınçlı buhar egzozu genellikle atmosfere verilir veya bir soğutma kulesinde yoğunlaştırılırken, aynı sahadaki diğer tesis işlemleri orta basınçlı buhar gerektirebilir.Bu ihtiyaçları karşılamak için yüksek basınçlı buharı bir kısma valfi boyunca genişletmek yerine, düşük basınçlı atık buhar, yeniden kullanılabilmesi için mekanik olarak daha yüksek bir basınca sıkıştırılabilir.Buharın yeniden sıkıştırılması, proses görevleri için kullanılabilir hale getirmek için buhardaki gizli ısının sıcaklığını artırmak için mekanik bir kompresöre dayanır.Avantajı, gerekli sıkıştırma enerjisinin, geri dönüştürülmüş buharda bulunan gizli ısı miktarına kıyasla çok küçük olması gerçeğinde yatmaktadır.
Buharın yeniden sıkıştırılmasının enerjik performansı, performans katsayısı (COP) ile ifade edilir.COP, net geri kazanılan ısının ve kompresör tarafından kullanılan enerjinin oranını verir.Bu durumda net ısı, su enjeksiyonu ile ilave buhar verimini içeren buhar üretimidir.Tipik ekonomik ve enerji verimli uygulamaların minimum COP değeri 3.5'tir.Bazı MVR uygulamalarının COP değeri 10 veya daha yüksektir.
Yüksek bir COP için temel unsurlar şunlardır:
Mutlak buhar basınçlarının düşük bir oranı.Maksimum oran için bir kılavuz 6'dır, ancak günlük uygulamada oran yaklaşık 3'tür.
Minimum kapasite.Bir kılavuz, saatte minimum bir ton buhardır. Sıkıştırmadan sonra su enjeksiyonu.
özellikleri
Enerji tasarrufu: yüksek termal verim, enerji tasarrufu, daha düşük enerji tüketimi, enerji tüketimi
1t su buharlaşması, geleneksel buharlaştırıcının yaklaşık 1/5 ila 1/3'ü kadardır.
Çevre koruma: buhar kazanına bağımlılıktan tamamen kurtulun, mekanik buhar yeniden sıkıştırmalı evaporatör elektrikle çalıştırılabilir. Kazan olmadan, kömür, az miktarda buhar, az miktarda soğutma suyu yakmanıza gerek yoktur.
İşletme maliyeti düşüktür: Düşük enerji tüketimi nedeniyle, tüm evaporatörün işletme maliyeti, geleneksel evaporatörün sadece 1/3 ila 1/2'si kadardır.
Küçük alan: sistem yüksek yoğun mekanik yapıya sahiptir, bu nedenle kaplama alanı geleneksel evaporatörün %50'sinden daha azdır.
Hafif buharlaşma: düşük sıcaklıkta buharlaşma, ısı transfer sıcaklık farkı düşüktür, bu nedenle sistemin ölçeklenmesi kolay değildir.
Yüksek derecede otomasyon: yüksek derecede otomasyon, basit kullanım, kullanımı kolay.
Mekanik Buhar Yeniden Sıkıştırma MVR Evaporatör tüketimi, 1T suyun buharlaştırılmasıyla hesaplanan geleneksel buharlaştırma ekipmanıyla karşılaştırıldığında
İsim | Buhar | Elektrik gücü | Toplam Maliyet (RMB) | ||
Buharlaşma Kapasitesi (kg/h) | Tüketim (T) | Maliyet (RMB) | Tüketim (kw) | Maliyet (RMB) | |
Tek Etkili Evaporatör | 1.1 | 220 | 3 | 2.1 | 222.1 |
Çift Etkili Evaporatör | 0,55 | 110 | 3 | 2.1 | 112.1 |
Üç Etkili Evaporatör | 0,4 | 88 | 3 | 2.1 | 90.1 |
MVR Evaporatör | 0.02 | 4.4 | 30 | 21 | 25.4 |
UYGULAMA ALANLARI
Mekanik buhar yeniden sıkıştırması başlangıçta neredeyse yalnızca süt endüstrisinde kullanıldı.İlerleyen yıllarda uygulama alanları genişletildi ve şimdi süt endüstrisi, bira endüstrisi, şeker endüstrisi, salin endüstrisi, kağıt hamuru endüstrisi, kimya endüstrisi, alkol endüstrisi vb.
İlke akış şeması

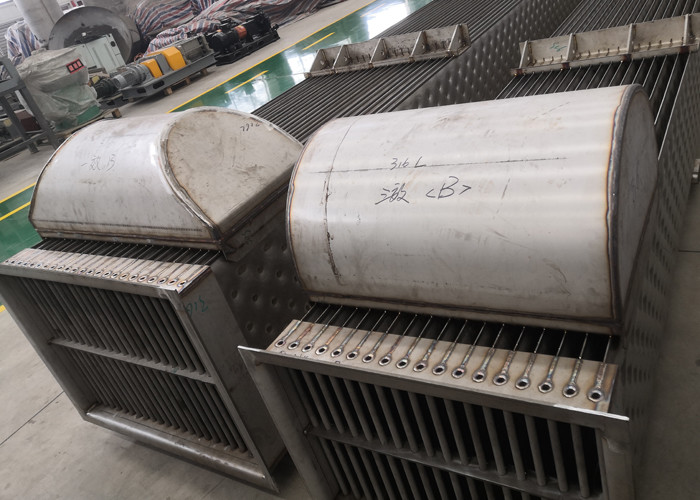

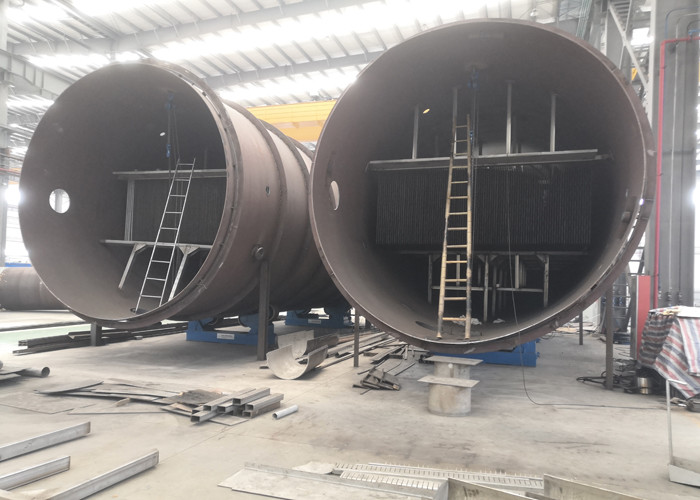

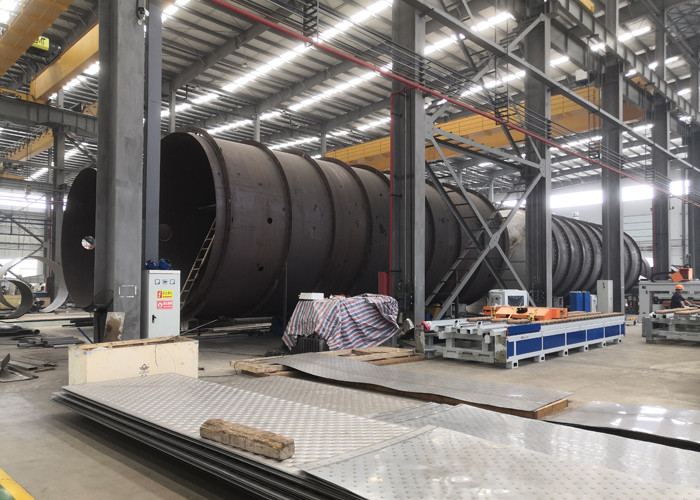

atölye sitemiz
