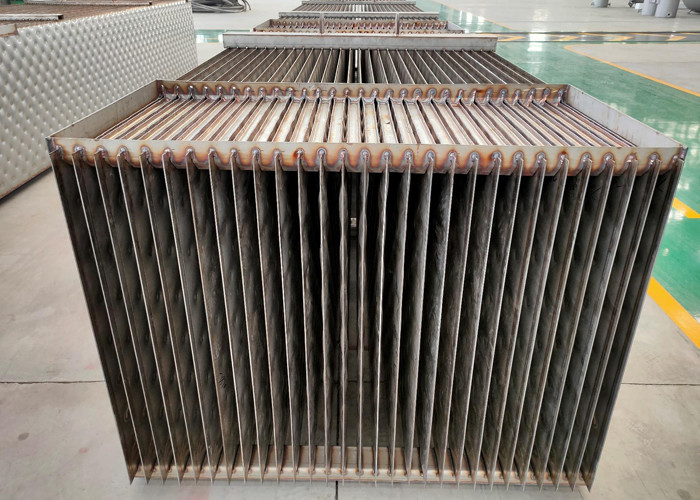

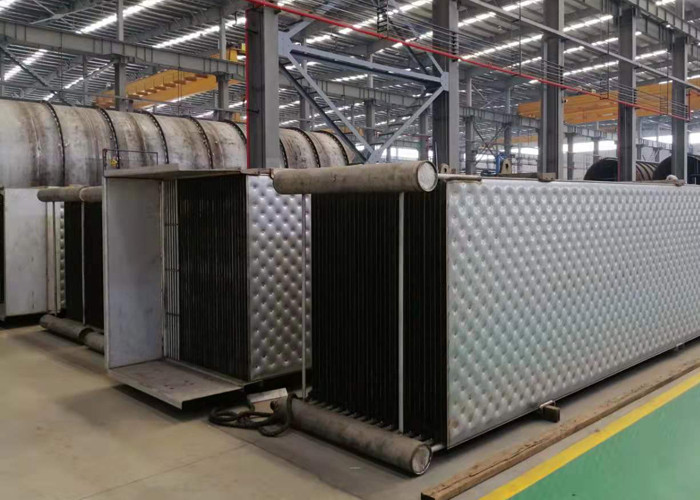

Düşen film MVR evaporatör sistemi için kaynaklı Yastık plakalı ısı eşanjörü
MVR Teknolojisi
MVR teknolojisi, evaporatörün ikincil buharını mekanik yöntemle sıkıştırmak, basıncını ve sıcaklığını artırmak, entalpisini artırmak ve daha sonra beslemeyi korumak için ısıtma buharı olarak kullanılmak üzere evaporatörün ısıtma odasına geri göndermektir. kaynama halindeki sıvı, ısıtma buharının kendisi yoğunlaşarak suya dönüşür.Çok etkili buharlaştırma teknolojisi ile karşılaştırıldığında, MVR teknolojisi tüm ikincil buharı sıkıştırır ve geri dönüştürür ve gizli ısıyı geri kazanır, bu nedenle çok etkili buharlaştırma teknolojisinden daha fazla enerji tasarrufu sağlar.
MVR Teknolojisinin Avantajları:
Çalıştırma sonrasında taze buhara ihtiyaç duyulmaz veya az miktarda taze buhar tüketilir, bu nedenle işletme maliyeti düşüktür.
Basit yapı, tek etkili çalışma, boru hattını, aleti, elektrik sistemini basitleştirir.
Başlatması kolay, basit kullanım, kararlı çalışma, daha az bakım.
Küçük bir yer kaplar ve birkaç yardımcı programa sahiptir.Genel olarak kondenser ve soğutma kulesine ihtiyaç yoktur.
Buğday samanı küspesi siyah likörünün işlenmesi için iki buharlaştırma işleminin işleyişi tabloda gösterilmektedir.
Kağıt hamuru siyah likörünün işlenmesi için iki buharlaştırma işleminin çalışması
| kalem |
5 efekt istasyonu |
kombine buharlaştırma işlemi |
| MVR ön konsantrasyonu |
5 etkili buharlaştırma istasyonu |
| Buharlaşma suyu (t/h) |
100 |
64.28 |
35.72 |
| Gelen konsantrasyon (%) |
10 |
10 |
20 |
| Çıkış konsantrasyonu (%) |
45 |
20 |
45 |
| Evaporatör alanı(㎡) |
10000 |
8500 |
4000 |
| Kondenser alanı(㎡) |
800 |
/ |
300 |
| Tüketim |
Buhar (t/saat) |
25 |
/ |
9 |
| Elektrik(kWh/saat) |
500 |
1600 |
180 |
| Su (t/saat) |
900 |
/ |
350 |
| İşletme gideri |
RMB/saat |
4500 |
960 |
1633 |
| RMB/T su buharlaşma kapasitesi |
45 |
25.93 |
| RMBx10000/Gün |
10.8 |
6.2 |
| RMBx10000/Yıl (340gün) |
3672 |
2115 |
Not: İşletme maliyeti tahmininde: buhar 150 rmb/t, elektrik 0,6 rmb/kWh, su 0,5 rmb/t.
Kombine buharlaştırma proses ekipmanı yatırımı arttı: evaporatör (2500 m2) 375x10000 RMB;MVR kompresör 400x10000rmb, toplam 775x10000 RMB
Kombine buharlaştırma işleminin yıllık işletme maliyeti düşüşü: 3672-2115 = 1557 (10000RMB)
Kombine buharlaştırma işleminin yatırım artışı geri ödeme süresi: 755 ÷ 1557=0.5yıl
Örnek olarak 100t / s ölçeği alındığında, kombine buharlaştırma işleminin artan yatırımı yarım yılda geri kazanabileceği ve önemli ekonomik faydalarla gelecekte her yıl 1557 (10000 RMB) tasarruf sağlayabileceği görülebilir.
Mümkün olan en iyi enerji verimliliği
Çok etkili evaporatörlerle karşılaştırıldığında, MVR evaporatörleri önemli ölçüde daha az enerji tüketir.
Köpürmeyen tasarım
Evaporatör içindeki düşük buhar hızları, düşük kesme hızları ve serbest akışlı düşen film yapısı, köpük oluşumunu en aza indirmede tasarımın avantajlarıdır.Bu özellikle MVR evaporatörlerinde sadece temiz kondensat üretimini maksimize etmek için değil, aynı zamanda kompresör veya fanın korunması için de önemlidir.
Takılmayan tasarım
Likörün lameller üzerinde düzgün dağılımı ve lamel yüzeyinin çukurlu şekli tarafından oluşturulan likörün sürekli yeniden dağılımı, tamamen ıslanmış bir ısıtma yüzeyi sağlar ve yerel ölçeklenmeyi veya likör aşırı konsantrasyonunu ortadan kaldırır.Lamel ısıtma yüzeyi, suda çözünür kireçlenmenin basit bir seyreltme yıkaması ile yıkanabilmesini sağlar ve temizlik için zaman alan ve maliyetli kesintilere olan ihtiyacı ortadan kaldırır.
En temiz kondensatlar
Evaporatör kanallarında ve lamellerde yüksek verimli yoğuşma ayrımı ve ayrıca kirli yoğuşma fraksiyonlarının entegre sıyrılması, temiz ve yeniden kullanılabilir su üretir.
Çalışma prensibi çizimi
Üretim kapasitesi
