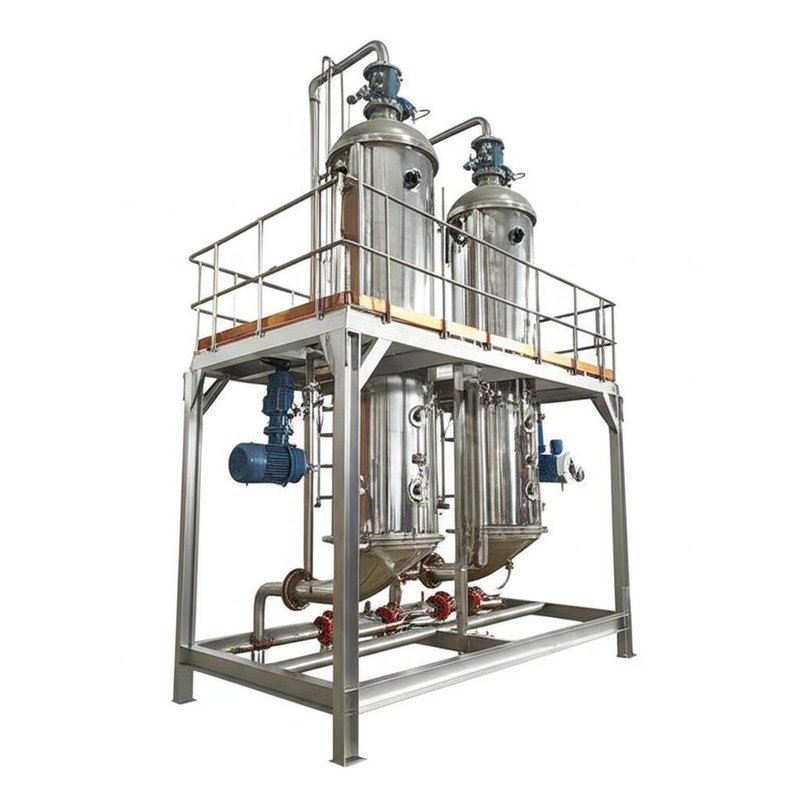

Kimyasal İlaç Endüstrisinde 15000kg / h Üç Etkili Düşen Film Evaporatör

Üç Etkili Düşen Film Evaporatör İyi fiyat ile kimyasal ilaç endüstrisi

buharlaşma

Buharlaşma, çözücünün (esas olarak su) saflaştırılmış bir biçimde ısı uygulanarak uzaklaştırılmasıyla bir çözeltinin konsantre edilmesi için kullanılan işlemdir.

Buharlaşma, sıvının uygun kapta kaynatılması ve buharın geri çekilmesi ve konsantre bir sıvı kalıntısı bırakılması yoluyla çözeltiden çözücünün buharlaştırıldığı birim işlemdir.

Çok etkili buharlaşma temel giriş

Çok etkili düşen film buharlaştırıcı, çözeltiyi konsantre etme amacına ulaşmak için suyun bir kısmını buharlaştırmak için seyreltik çözeltiyi ısıtmak ve kaynatmak için düşen film buharlaştırma ilkesini kullanır.Ünite sürekli üretim sürecini benimser.Geniş konsantrasyon oranı (1/5-1/10), geniş viskozite aralığı (<400CP), iyi ısı transfer etkisi ve büyük arıtma kapasitesi avantajlarına sahiptir.Isıya duyarlı, yüksek konsantrasyonlu, yüksek viskoziteli ve aşındırıcı malzemelerin buharlaştırılması için uygundur.için uygundurmısır posası ve maltoz suyu nişasta endüstrisinde, gıda endüstrisinde meyve suyu ve aromalı meni ve süt endüstrisinde süt, Şeker endüstrisinde ve alkol endüstrisinde damıtıcı tahıl filtratlarının konsantrasyonu.

Ünite, büyük ısı transfer katsayısına ve küçük ısı transfer sıcaklık farkına sahiptir.Buharlaştırma malzemelerinin ve buharlaşma hedeflerinin farklı özelliklerine göre çift etkili, üç etkili, dört etkili ve beş etkili buharlaştırma sistemleri olarak birleştirilebilir.Ayrıca, boru demetinin veya disk kurutucunun tepesinden atık buharı ve diğer düşük kalorifik değerli ısı kaynaklarını (yoğuşma buharı gibi) evaporatörün ısı kaynağı olarak kullanabilir ve bu da ham buhar tüketimini büyük ölçüde azaltabilen atık ısı evaporatörü haline gelir. ve maksimum enerji tasarrufu etkisini elde edin.Yeterli miktarda atık ısı buharı sağlandığında, hiç buhara ihtiyaç duyulmaz ve kayda değer ekonomik faydalar elde edilebilir.

Malzeme süreci

(1) Hammadde, elektromanyetik akış ölçer aracılığıyla besleme pompası tarafından ön birincil ön ısıtıcıya iletilir ve ardından birincil düşen film buharlaşması ve konsantrasyonu için sıvı dağıtıcıdan birincil efekt ısıtıcısının üstüne girer;

(2) Birinci etkili konsantre sıvı, ikincil düşen film buharlaşma konsantrasyonu için birinci etkili alt malzeme sirkülasyon pompası tarafından ikinci etkili ısıtıcının üst dağıtıcısına taşınır.

(3) İkinci etkili konsantre sıvı, düşen film buharlaşma konsantrasyonunun üçüncü katı için ikinci etkili alt malzeme sirkülasyon pompası tarafından üçüncü etkili ısıtıcının üst dağıtıcısına taşınır;

(4) Üçüncü etki konsantre sıvı deşarjı, hidrometrenin çevrimiçi tespitine göre, malzeme konsantrasyonunun gerçek zamanlı tespiti, malzeme konsantrasyonu belirlenen gereksinimlere ulaşırsa, tahliye vanasını açmak için tahliye vanası ile birbirine bağlanacaktır ve malzemeyi bitmiş ürün tankına taşıyın, aksi takdirde malzemenin yeniden buharlaşma için evaporatöre geri dönüştürülmesini sağlamak için malzeme sirkülasyon valfini açacaktır.

Buhar işlemi

Ham buhar, buharlaşma konsantrasyonunu ısıtmak için birincil etkili ısıtıcıya girer: birincil etki tarafından üretilen ikincil buhar, ikincil etkiyi ısıtır, vb.Üçüncü etki tarafından üretilen ikincil buhar, yoğuşma soğutması için uç yoğuşturucuya girer ve yoğuşma suyu, yoğuşma pompası tarafından boşaltılır.

yoğuşma süreci

Ham buhar tüketiminden tasarruf etmek için, kabuğun altındaki su transfer borusundan malzemeleri önceden ısıtan birincil etki tarafından üretilen yoğuşma suyu;

İkincil ve üçüncü etki tarafından üretilen yoğuşma suyu, yoğuşma pompası tarafından tahliye edilir ve tahliye sıfır kirliliğe ulaşmıştır.Yoğuşmayan gaz, yoğuşmayan gaz borusu ile uç yoğuşturucuya bağlanır ve vakum pompası ile tahliye edilir.

Düşen film evaporatörünün teknik parametreleri

Çalışma prensibi çizimi

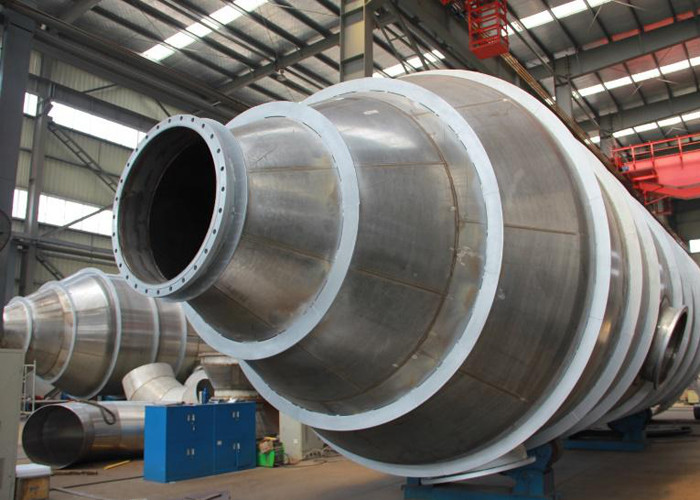

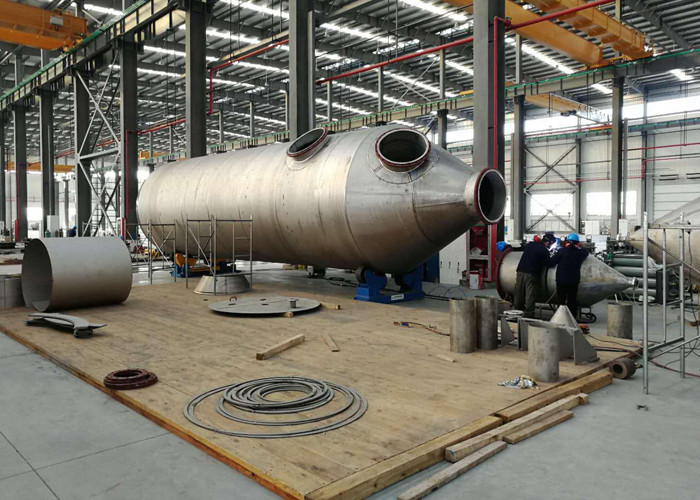

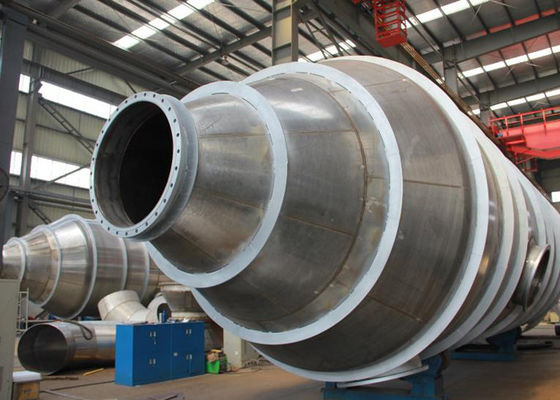

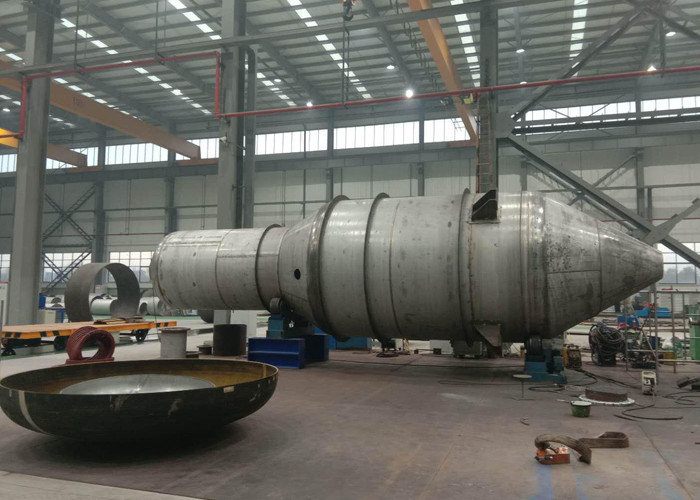

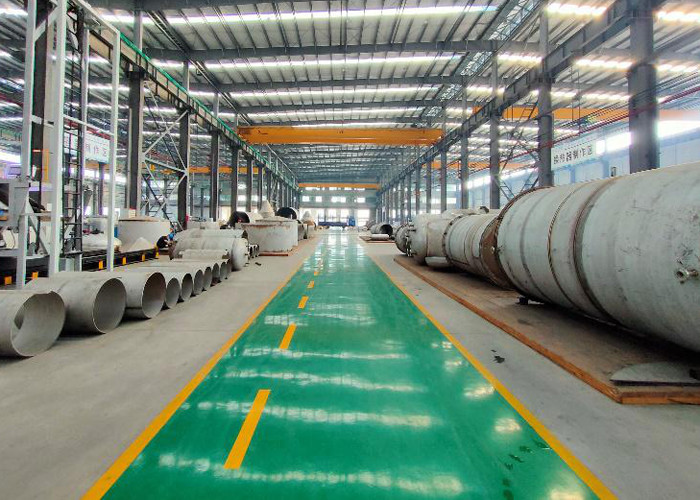

Üretim kapasitemiz ve müşteri sitemiz
