İlaç İçin Paslanmaz Çelik Çok Etkili Düşen Film Evaporatör

Farmasötik atık arıtma için özelleştirilmiş paslanmaz çelik çok etkili düşen film evaporatörü

Çoklu Etkili Evaporatörler

Çok etkili evaporatörler, bir etkiden üretilen buhar diğerini çalıştırmak için kullanıldığından buhar ekonomisini en üst düzeye çıkarır.Bu tip çok etkili sistem, sıvılar her efektte nihai konsantrasyon deşarjına kadar kademeli olarak azaltıldığından, sürekli besleme uygulamaları için mükemmeldir.Patentli teknolojilere dayanan evaporatör tasarımı, optimum buharlaşma elde etmek için her bir etki hem buhar hem de sıvı fonksiyonel koşulları için optimize edilebildiğinden, çok etkili sistemler için idealdir.Eksiksiz sistem tasarımımızla birlikte bu yetenek, verimlilik ve güvenilirlik açısından pazara liderlik etmemizi sağlar.

Yapı ve performans özellikleri

Evaporatör, bir ısıtma odası ve bir buhar-sıvı ayırma odasından oluşur.Buharlaştırma ünitesi ikiden fazla evaporatör, ısı pompası, her etkiye ait giriş ve çıkış pompaları, vakum cihazı, algılama cihazı, boru hattı ve vanadan oluşur.Isıtma odası esas olarak kabuk, boru demeti dağıtma cihazı ve bağlantı borusundan oluşurken, buhar-sıvı ayırma odası esas olarak kabuk ve köpük atıcıdan oluşur.

a.Ünite, akış aşağı sürekli besleme yöntemini veya karşı akım veya karışık besleme yöntemini benimseyebilir.Çözeltinin akış yönü, ısıtma buharınınkiyle aynıdır ve hammadde, ilk etkiye girmeden önce ön ısıtıcı tarafından kaynama noktasına kadar önceden ısıtılır.Etki öncesi çözeltinin kaynama noktası, etki sonrası çözeltinin kaynama noktasınınkinden daha yüksek olduğundan, malzeme etki sonrası çözeltiye girdiğinde aşırı ısınacak ve kendi kendine buharlaşacaktır.Bu arada, etki öncesi yoğuşmanın bir kısmı da etki sonrası çözeltiye girdiğinde kendi kendine buharlaşabilir, böylece daha fazla ikincil buhar üretilebilir.Karşı akım beslemede, hammadde üçüncü etki ile beslenir ve ikinci etkiden sonra birinci etki ile boşaltılır.Karıştırma ve besleme sırasında, hammaddeler üçüncü etki ile beslenir ve birinci etkiden sonra ikinci etki ile boşaltılır.

B.Adyabatik sıkıştırma yardımıyla, buhar jeti ısı pompasındaki bazı birincil ve ikincil buharın doyma sıcaklığı artar ve daha sonra buhar ekonomisini iyileştirmek için ısıtma buharı olarak birincil ısıtma odasına geri döner.

C.Statik dağıtıcı, besleme borusuna ısıtma odasının tepesinden girdikten sonra, malzemenin borunun iç duvarında eşit ve etkili bir şekilde akışını sağlar, böylece ısı transfer katsayısı büyük ölçüde iyileştirilir.Aynı zamanda, sıvı sütunun statik kafasının neden olduğu sıcaklık kaybı göz ardı edilebilir, bu nedenle düşen film buharlaştırıcısının etkin sıcaklık farkı aynı koşullar altında büyüktür.

NS.Çözeltinin evaporatörde kalma süresi kısadır, bu nedenle özellikle ısıya duyarlı malzemelerin buharlaştırılması için uygundur.

Çok Etkili Buharlaştırma Sistemi uygulaması nerelerde kullanılır?

Gıda Sanayi, Atık su arıtma, Konsantrasyon ve Kristalizasyon.

Bu MEE Evaporatörünün bileşen parçası nedir?

Eşanjör, devridaim pompası, ayırıcı, kondenser, transfer pompası, kondens pompası, vakum pompası, çalışma platformu, kontrol sistemi.

Varyantlar

Buhar tüketimini azaltmak için aşama sayısını artırın.

Tuz ayırmalı veya ayırmasız.

Farklı ön ısıtma konseptleri.

Karıştırma veya yüzey kondansatörlerinde son aşamadaki buharın buhar yoğuşması.

İlk aşamaya (paralel akış) veya son aşamaya (karşı akış) buharlaştırılacak çözeltinin girişi.Buna göre konsantre, tesisten soğuk (paralel akış) veya sıcak (karşı akış) tahliye edilir.

Düşen film evaporatörünün teknik parametreleri

Çalışma prensibi çizimi

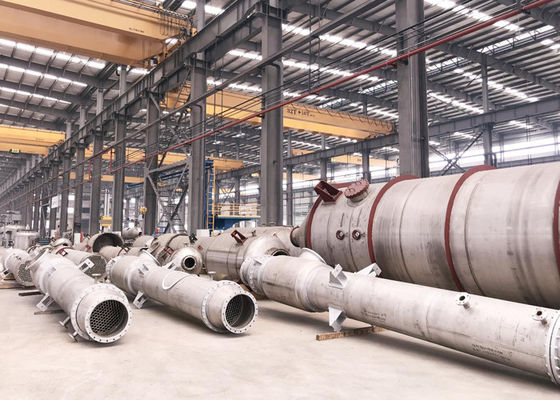

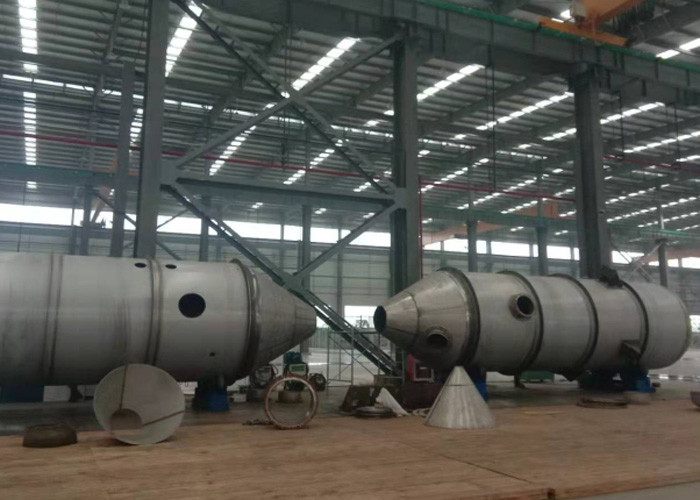

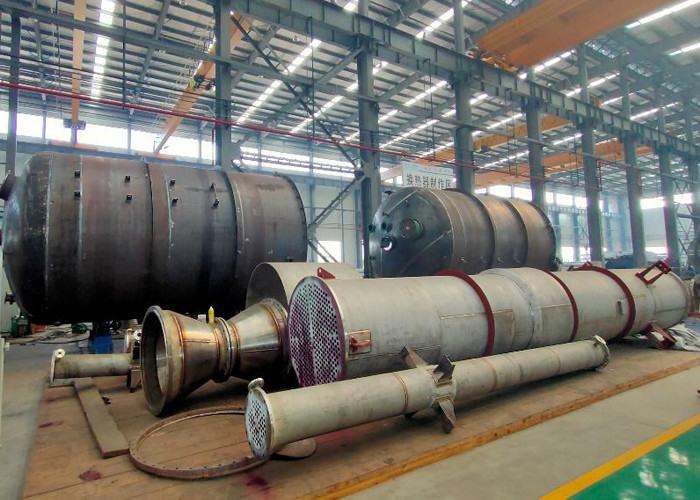

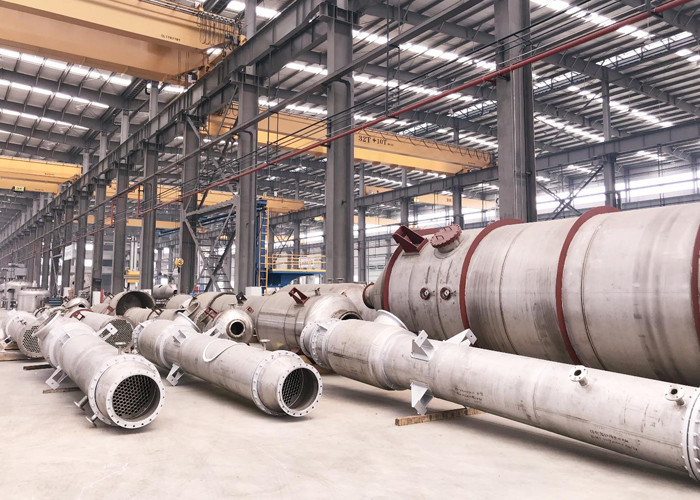

atölye sitesi
