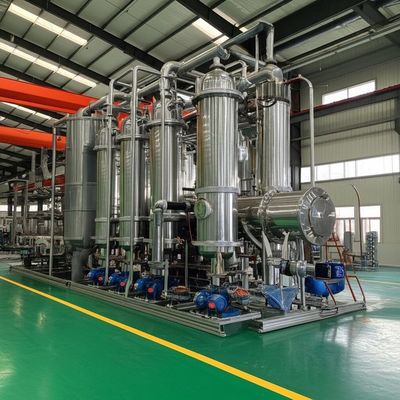

Pestisit Atıksu endüstrisinde uygulanan Üç Etkili Evaporatif Kristalizasyon Sodyum Klorür
MEE(Çok Etkili Buharlaşma) Sistemi Nedir?
Çok etkili evaporatör sistemi, sürekli buharlaşma sağlamak için birden fazla tek etkili evaporatörün seri olarak bağlandığı bir sistemdir.Buharlaşma, buharın atık ısısından tam olarak yararlanmak için ikincil buhar üretmek için büyük miktarda buhar tüketen bir işlem olduğundan, genellikle önceki ikincil buhar, bir sonraki etkiye bir ısı kaynağı olarak dahil edilir.Bu, buharlaşmayı sağlarken enerji kullanım verimliliğini en üst düzeye çıkarır.
Çok etkili buharlaştırıcının kademe sayısının seçimi, belirli malzeme özellikleri, gelen ve giden malzemelerin konsantrasyonu, sıcaklık ve enerji tüketim maliyeti gibi çeşitli faktörlere bağlıdır.Genel olarak konuşursak, daha fazla aşama daha düşük buhar tüketimi ile sonuçlanacaktır.Ayrıca, çeşitli malzemelere uygun çok etkili evaporatörler ve çözümler sağlamayı taahhüt ediyoruz.
Malzeme süreci
(1) Hammadde, elektromanyetik akış ölçer aracılığıyla besleme pompası tarafından ön birincil ön ısıtıcıya iletilir ve ardından birincil düşen film buharlaşması ve konsantrasyonu için sıvı dağıtıcıdan birincil efekt ısıtıcısının üstüne girer;
(2) Birinci etkili konsantre sıvı, ikincil düşen film buharlaşma konsantrasyonu için birinci etkili alt malzeme sirkülasyon pompası tarafından ikinci etkili ısıtıcının üst dağıtıcısına taşınır.
(3) İkinci etkili konsantre sıvı, düşen film buharlaşma konsantrasyonunun üçüncü katı için ikinci etkili alt malzeme sirkülasyon pompası tarafından üçüncü etkili ısıtıcının üst dağıtıcısına taşınır;
(4) Üçüncü etki konsantre sıvı deşarjı, hidrometrenin çevrimiçi tespitine göre, malzeme konsantrasyonunun gerçek zamanlı tespiti, malzeme konsantrasyonu belirlenen gereksinimlere ulaşırsa, tahliye vanasını açmak için tahliye vanası ile birbirine bağlanacaktır ve malzemeyi bitmiş ürün tankına taşıyın, aksi takdirde malzemenin yeniden buharlaşma için evaporatöre geri dönüştürülmesini sağlamak için malzeme sirkülasyon valfini açacaktır.
Buhar işlemi
Ham buhar, buharlaşma konsantrasyonunu ısıtmak için birincil etkili ısıtıcıya girer: birincil etki tarafından üretilen ikincil buhar, ikincil etkiyi ısıtır, vb.Üçüncü etki tarafından üretilen ikincil buhar, yoğuşma soğutması için uç yoğuşturucuya girer ve yoğuşma suyu, yoğuşma pompası tarafından boşaltılır.
yoğuşma süreci
Ham buhar tüketiminden tasarruf etmek için, kabuğun altındaki su transfer borusundan malzemeleri önceden ısıtan birincil etki tarafından üretilen yoğuşma suyu;
İkincil ve üçüncü etki tarafından üretilen yoğuşma suyu, yoğuşma pompası tarafından tahliye edilir ve tahliye sıfır kirliliğe ulaşmıştır.Yoğuşmayan gaz, yoğuşmayan gaz borusu ile uç yoğuşturucuya bağlanır ve vakum pompası ile tahliye edilir.
Düşen film evaporatörünün teknik parametreleri
| Tip | Tek etki | Çift efekt | Üç etki |
| Evaporatif kapasite (kg/saat) | 300-2000 | 1200-4000 | 3600-15000 |
| Besleme malzemesi yoğunluğu % | malzemeye göre | ||
| Boşaltma malzemesi yoğunluğu % | malzemeye göre | ||
| Buhar basıncı | 0.5-0.8 | ||
| Buhar tüketimi / Evaporatif kapasite (ısı basınç pompası ile) | 0.65 | 0.38 | 0.28 |
| buharlaşma sıcaklığı | 45-90 | ||
| sterilizasyon sıcaklığı | 90-110 | ||
| Soğutma suyu tüketimi / Evaporatif kapasite (giriş 20°C, çıkış 40°C) | 28 | 11 | 8 |
| Not: Müşterinin ihtiyacına göre özel ürün tasarlayabiliriz. | |||
Çalışma prensibi çizimi

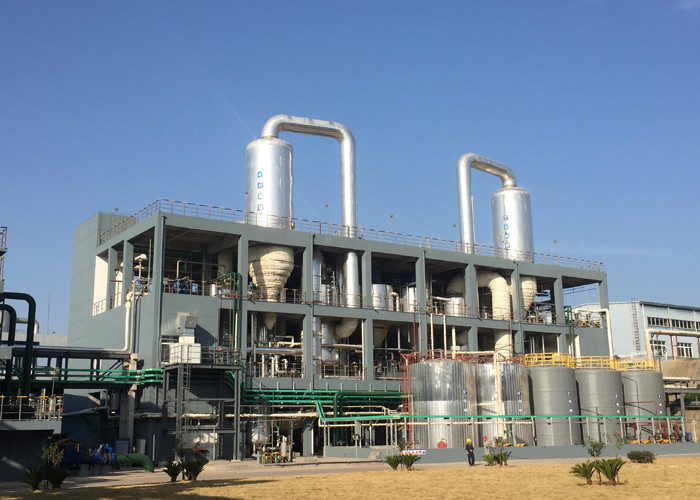

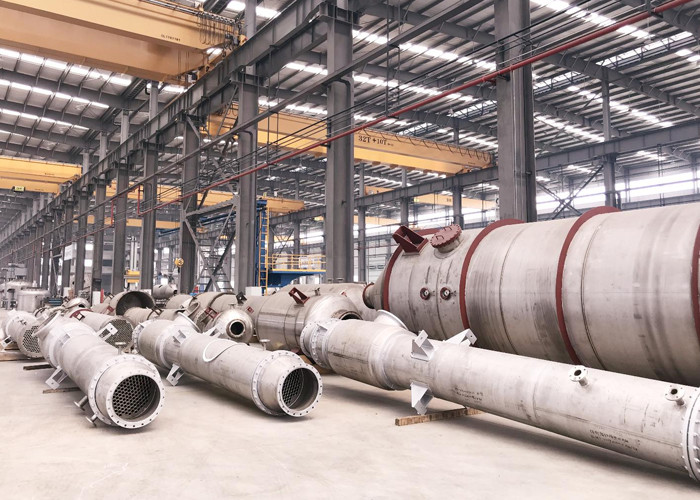

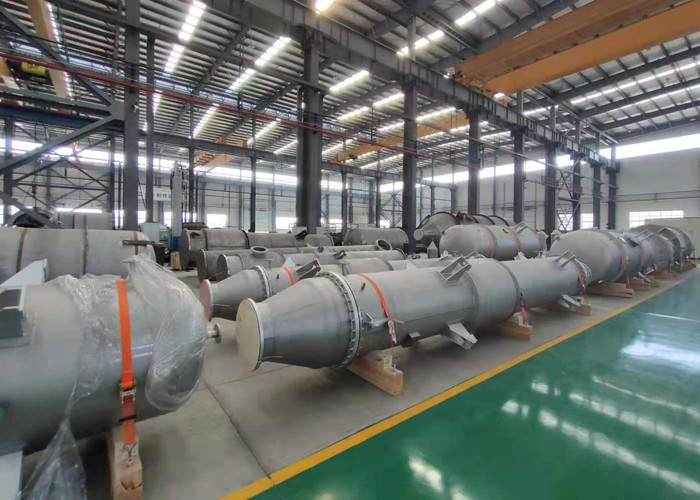

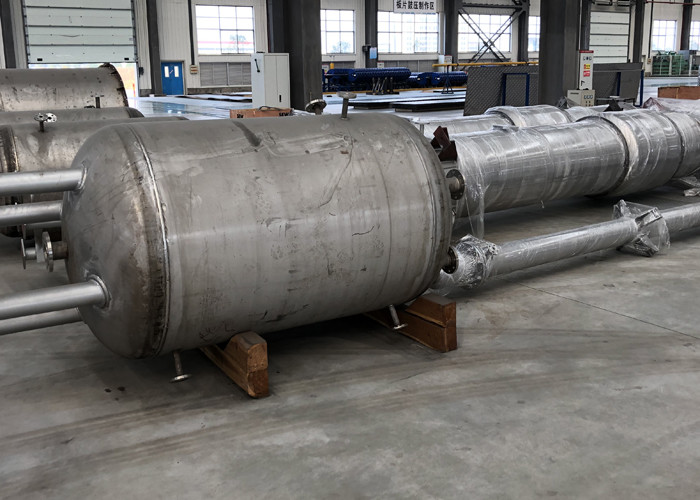

Üretim kapasitemiz ve müşteri sitemiz
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
