Yastık Plakası Sıcak Satış Yüksek Güçlü Tek Çift Kabartmalı Profil Su Basıncı Şişme Spesifik Soğutma Isıtma
Tanım
Yastık plakalı ısı eşanjörleri, bir şişirme işlemiyle oluşturulmuş dalgalı, "yastık şeklinde" bir yüzey sergileyen, tamamen kaynaklı bir ısı eşanjörü tasarımı sınıfıdır.Kabuk ve borulu ve plakalı ve çerçeveli ısı eşanjörleri gibi daha geleneksel ekipmanlarla karşılaştırıldığında, yastık plakalar oldukça genç bir teknolojidir.Geometrik esneklikleri nedeniyle “plakalı” ısı eşanjörlerinin yanı sıra kapların soğutulması veya ısıtılması için ceketler olarak da kullanılırlar.Yastık plakası ekipmanı şu anda proses endüstrisinde artan ilgi ve uygulama yaşıyor.
İnşaat
Yastık plakaları, iki ince metal levhanın tüm yüzey üzerinde birbirine punta kaynaklandığı bir şişirme işlemiyle üretilir.lazerveyaDirenç kaynağı.Plakaların kenarları, bağlantı portları dışında dikiş kaynağı ile kapatılmıştır.Son olarak, ince metal levhalar arasındaki boşluk, bir hidrolik sıvı tarafından basınçlandırılır ve sonunda, karakteristik dalgalı yüzeylerine yol açan plakaların plastik bir şekilde oluşturulmasına neden olur.
Prensip olarak iki farklı yastık plakası türü vardır: tek kabartmalı ve çift kabartmalı.İlki genellikle çift duvarları oluşturur.ceketli gemiler, ikincisi yastık plakalı ısı eşanjörleri üretmek için bir yığına (banka) monte edilir.Tek kabartmalı yastık plakaları, taban plakası üst plakadan önemli ölçüde daha kalın olduğunda oluşturulur.Daha ince olan üst plaka deforme olurken, taban plakası düz kalır.

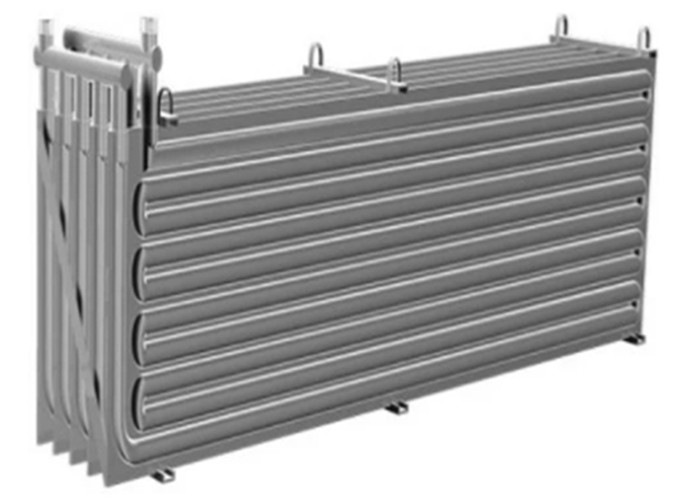

Ayrıca, yastık plakalar genellikle, akış dağılımının veya sıvı hızının bir sorun olabileceği durumlarda yastık plaka kanallarında hedeflenen bir akış kılavuzu sunan "bölme" dikiş kaynaklarıyla donatılmıştır.Son zamanlarda, yastık plakalı ısı eşanjörlerinde bitişik yastık plakaları arasındaki kanallarda bölmeler aracılığıyla akış kılavuzu elde etmek için bir yöntem önerilmiştir.
Yapıları nedeniyle yastık plakaları hava geçirmez şekilde kapatılmıştır, yüksek yapısal stabiliteye sahiptirler ve imalatları çoğunlukla otomatik ve oldukça esnektir.Yastık plakaları > 100 MPa basınçlarda çalıştırılabilir ve 800 °C'ye kadar sıcaklıklar.
Teknik parametreler
Ürün adı | Yastık plakalı eşanjör |
Malzeme | Paslanmaz çelik |
Renk | Nikel Beyaz |
Standart | DIN GB ISO JIS BA ANSI ASMI |
Seviye | SUS201, SUS304, SUS316, DSS2205 |
Çift yastık kabartmalı plaka malzeme oranlarına genel bakış | Yastık plakası 0.8mm+0.8mm Yastık plakası 1.0mm+1.0mm |
Tek yastık kabartmalı levha malzeme oranlarına genel bakış | Yastık plakası 0,8 mm + 2,0 mm taban plakası yastık plakası 1.0 mm + 2.5 mm taban plakası yastık plakası 1,2 mm + 4,0 ila 15 mm taban plakası yastık plakası 1,5 mm + 4,0 ila 15 mm taban plakası yastık plakası 2,0 mm + 5,0 ton 15 mm taban plakası |
Uygulamalar
Yastık plakaların uygulaması, yüksek geometrik esneklik ve hemen hemen her işleme iyi uyum sağlama gibi olumlu özelliklerinden dolayı çok kapsamlıdır.Uygulamaları, temel yapılarına bağlıdır, yani yastık plaka sıraları veya yastık plaka ceketli tanklar.Nispeten düz dış yüzeyin temizlenmesi kolaydır ve yüksek kirlenme veya sıhhi uygulamalar için uygundur, ancak iç yüzey her nokta kaynağının etrafında ince dikişlere sahiptir ve temizlenmesi kolay değildir, bu nedenle iç yüzey sadece su gibi kirlenmeyen sıvılar için uygundur. , buhar veya soğutucular.

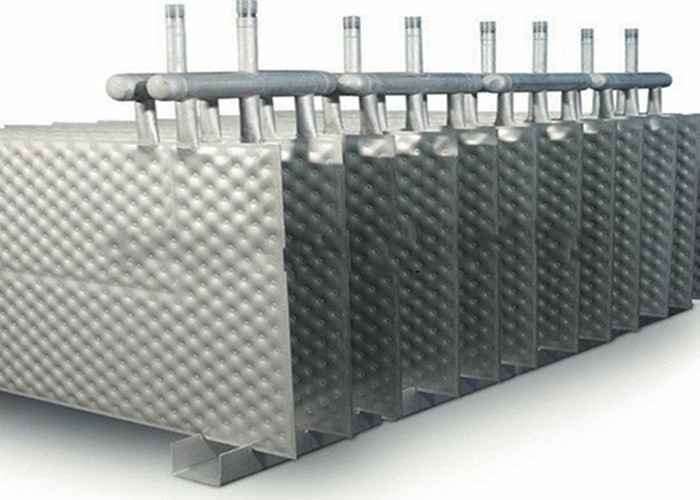

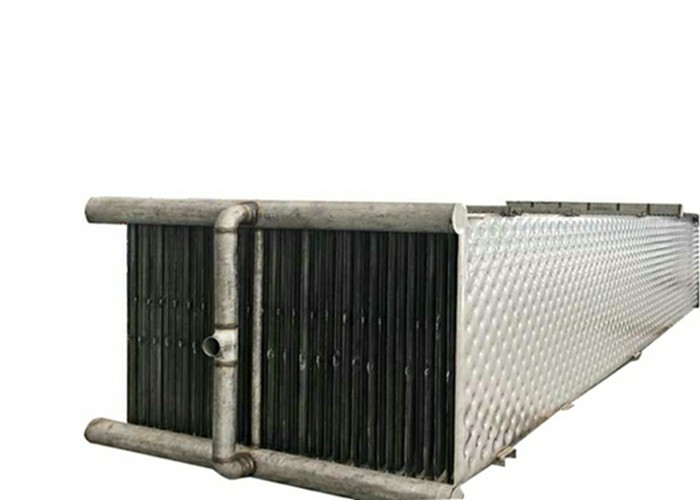

1. Yastık plaka sıraları (ısı eşanjörleri)
Yastık plaka sıraları tipik olarak sıvı-sıvı, gaz-sıvı, yüksek viskoziteli veya kirli ortam, düşük basınç kaybı gereksinimleri, yoğuşma (örn. , katıların kurutulması, yaprak buz üretimi (gıda endüstrisi) ve daha fazlası.Ayrıca, sıraların doğrudan tanka daldırıldığı daldırma soğutma grupları olarak da (örn. elektrokaplamada) kullanılırlar.Tek tek plakaların istiften ayrılmasına izin verecek şekilde sıralar oluşturulabilir, bu da kolay temizlik veya bakım sağlar.
2. Yastık plakalı ceketli tanklar
Yastık plakaların bugüne kadarki en kapsamlı uygulaması, esneklikleri, ısı transferi için tam yüzey alanı kaplaması, düşük sıvı tutma, uygun üretim maliyetleri ve süresi ve özellikle steril uygulamalarda kolay temizlik nedeniyle ceketli kaplardır.Tanklar, örneğin konik veya bombeli tank tabanı da dahil olmak üzere yüzeyi üzerinde birden fazla ceket ile donatılabilir ve tankın içinde ilave silindirik kabuklar içerebilir.Yastık plaka ceketli tankların tipik uygulama alanları, yiyecek ve içecek endüstrisi ile kimya ve ilaç endüstrisidir.Bu ceketlere "gamzeli ceketler" de denilmektedir.
FAQ
1. OEM hizmetiniz var mı?Parçaları tedarik ediyor musunuz?Evet, bize çiziminizi ve ayrıntılı gereksinimlerinizi sağladığınız sürece yaparız.
2. Bunu nasıl kolayca öğrenebiliriz?ayst uygun santrifüjler?Bize detaylı işleme malzemesi özelliklerini sağladığınız sürece, model seçimini yapmanıza yardımcı olacak deneyimli mühendis ekibimiz var.
3. Kurulum ve devreye alma için teknisyen gönderecek misiniz?Evet, yapabiliriz, birçok hizmet yapabiliriz, lütfen satış sonrası bölümümüze bakın.
4. Rakiplerinizle karşılaştırıldığında avantajınız nedir?Kalite ve deneyim.Çin'deki en iyi santrifüj tedarikçisiyiz, tasarımlarımız ve yapılarımız dünya lideri Alfa Laval, Westfaliar, Flottweg vb.
5. Kaliteyi nasıl koruyorsunuz?Fabrikam 100 yılı aşkın deneyime sahip bir devlet kuruluşudur, sıkı çalışma politikası uygulanmaktadır, gelişmiş işleme makineleri tüm bileşenlerin hassasiyetini garanti eder, işletme lisansı olan işçiler, parçalar çoklu işlem görür, şanzıman ve elektrikli parçalar uluslararası ünlü markadır.Tüm üretim aşamasında bir dizi test ve muayene yapılır.
6. Son kullanıcınızı ziyaret edebilir miyiz veya onlarla iletişim kurabilir miyiz?Evet, yurtiçi ve yurtdışındaki kullanıcılar size isim listesini verebiliriz.Daha fazla bilgi almak için oraya gidebilir veya iletişime geçebilirsiniz.
